MAG21HF 高速熱像儀
MAG21HF 高速熱像儀
產品特點及優勢
2? 320×240 分辨率，快速響應，50/100Hz 成像，適合測量快速運動目標。
2? 強抗震、抗沖擊，適合劇烈振動的場景。
2? 提供專業版應用程序、SDK、圖像離線分析軟件。
2? 具有多個鏡頭和測溫范圍可選，適用更多場合。
2? 體積小巧，接口豐富，易于集成。
MAG21HF 功能和性能參數
|
圖像傳感器 |
|
|
探測器類型 |
非制冷焦平面 |
|
波長范圍 |
8~14μ m |
|
像素?cái)?shù) |
320×240 |
|
幀率 |
50/100Hz |
|
測溫性能和圖像性能 |
|
|
測溫范圍 |
參見下節“MAG21HF 測溫分檔” |
|
測溫精度 |
|
|
熱靈敏度(NETD) |
|
|
視場角 |
參見下節“MAG21HF 視場角分檔” |
|
角分辨率 |
|
|
調焦方式 |
手動 |
|
清晰成像范圍 |
參見下節“MAG21HF 視場角分檔” |
|
發射率黑背景溫度校正 |
根據輸入發射率和背景溫度自動校正，發射率 0.01~1 可調 |
|
濾光片或窗口透過率校正 |
根據輸入透過率自動校正 |
|
大氣透過率校正 |
根據氣象參數自動計算大氣透過率并校正溫度 |
|
鼠標測溫 |
實時顯示光標點溫度 |
|
測溫模式 |
支持全局高低溫追蹤、全局平均溫度、點、線、矩形、圓、橢圓、多邊形等多種測溫模式，最多可添加 100 個測溫對象。所有測溫對象可獨立設報警閾 值范圍、采樣周期、繪制歷史溫度曲線圖 |
|
高低溫報警 |
控制端聲光報警，并記錄日志，觸發報警時可自動存儲溫度數據和圖像快照。 相機端聲音報警輸出電平指示 |
|
輔助溫度分析 |
相對溫度分析、溫度直方圖分析，歷史溫度曲線圖，線上溫度曲線圖 |
|
圖像凍結 |
支持 |
|
顯示增強 |
自動拉伸，帶 DDE，圖像亮度對比度可調，支持手動平臺拉伸 |
|
調色板 |
白熱、黑熱、鐵紅、彩虹等 10 種 |
|
電子倍焦 |
2X、4X、全屏顯示 |
|
數據存儲 |
|
|
報告生成 |
Word 格式，帶內容選擇向?qū)?/span> |
|
測溫對象 |
測溫對象配置可存儲到文件，可從文件讀取。每個對象的代表性溫度（例如 最高溫度）數據可保存到文件 |
|
溫度數據保存 |
自定義 DDT 格式可用離線分析軟件處理，CSV 格式可用 EXCEL 查看 |
|
溫度數據流保存 |
自定義 MGS 格式，可限制最大尺寸 |
|
溫度數據流回放 |
回放帶時間戳，可調節播放速度、凍結、循環播放，播放時可進行圖像處理， 可輸出超分辨率圖像 |
|
紅外圖像保存 |
BMP 或 JPG 格式，可選帶標記信息或不帶標記信息 |
|
視頻保存 |
MPEG 壓縮，可選是否帶用戶標記信息，可限制最大尺寸 |
|
運行日志 |
自動記錄，自動保存 |
|
網絡連接 |
|
|
數據接口 |
1000M 以太網，RJ45 接口 |
|
底層協議 |
TCP, UDP, IP, DHCP, ARP, ICMP, IGMP 等 |
|
應用層協議 |
RTP, RTCP, RTSP, ONVIF, FTP, Modbus TCP, GigE Vision, SIP(GB28181)等 |
|
環境參數 |
|
|
工作溫度 |
-30~60℃ |
|
儲存溫度 |
-40~80℃ |
|
濕度 |
≤85%（非冷凝） |
|
外殼防護等級 |
IP54 |
|
沖擊 |
TBD |
|
振動 |
TBD |
|
電磁兼容 |
符合 CE/FCC 標準 |
|
電氣接口 |
|
|
溫度數據 |
1000M 以太網，RJ45 接口 |
|
電源 |
DC 12-24V |
|
輸入觸發 |
TTL 電平，上升沿觸發，最小脈寬 3ms |
|
功耗 |
2.5 W |
|
物理屬性 |
|
|

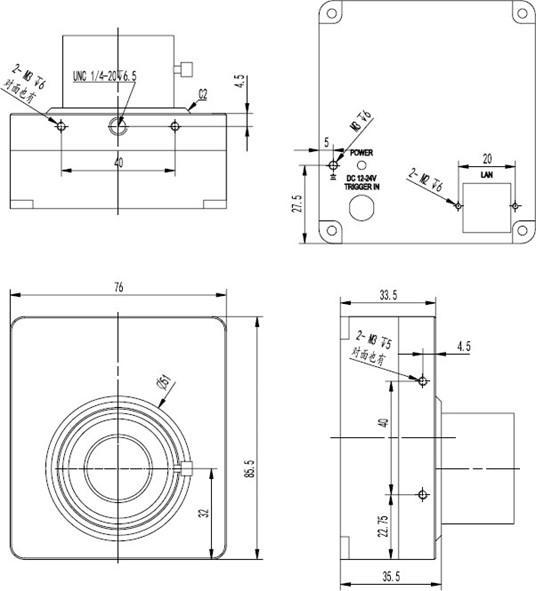

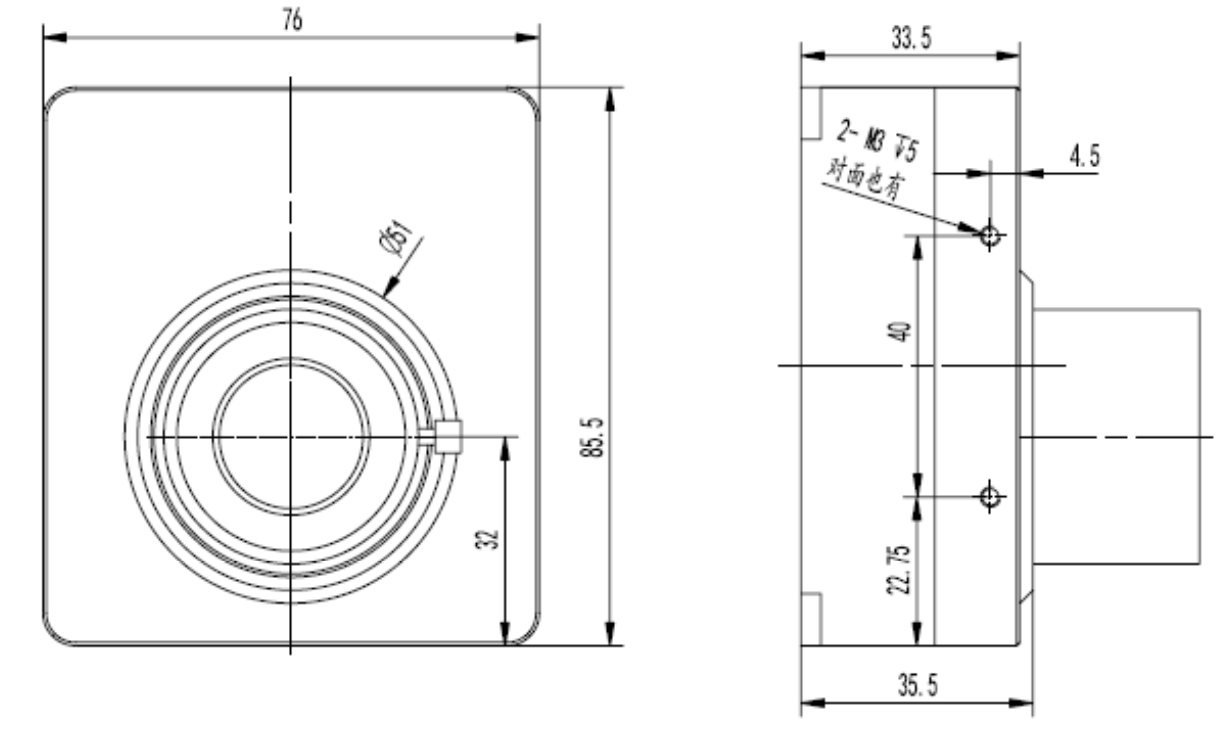

尺寸 |
36(L)x 76 (W)x85.5(H) 不含鏡頭 |
|
重量 |
約 400 g |
|
安裝接口 |
UNC 1/4-20? 標準三腳架接口，8-M3? 螺紋接口 |
MAG21HF 測溫分檔
|
測溫范圍 |
NETD |
測溫精度 |
測溫環境溫度 |
備注 |
|
-20~150℃ |
TBD |
2℃或 2% |
-10~60℃ |
|
|
-20~300℃ |
TBD |
2℃或 2% |
-10~60℃ |
|
|
20~500℃ |
TBD |
2℃或 2% |
0~50℃ |
|
|
150~1000℃ |
\ |
2% |
0~50℃ |
|
|
250~1500℃ |
\ |
2% |
0~50℃ |
|
|
其余測溫范圍請來電咨詢 |
||||
MAG21HF 視場角分檔
|
焦距 |
視場角 |
角分辨率 |
鏡頭外形尺寸 |
人體探測/識別/辨認距離 |
車輛探測距離 |
|
6.5mm |
61o×46o |
3.4 mrad |
|
|
|
|
7mm |
57o×43o |
3.1 mrad |
|
|
|
|
10mm |
40.4o×30.2o |
2.2 mrad |
|
|
|
|
15mm |
28o×21.6o |
1.5 mrad |
|
|
|
|
25mm |
16.2o×12.2o |
0.88 mrad |
|
|
|
|
其余視場角請來電咨詢 |
|||||
MAG21HF Modbus TCP 通訊協議
|
數據類型 |
地址 |
功能描述 |
|
保持寄存器 (操作碼 3) |
0 |
讀取或設置熱像儀的報警狀態，非零值為報警 |
|
1 |
讀取或設置熱像儀的報警溫度閾值 |
|
|
2 |
讀取或設置 ROI 左邊界，初值 0 |
|
|
3 |
讀取或設置 ROI 右邊界，初值 319 |
|
|
4 |
讀取或設置 ROI 下邊界，初值 0 |
|
|
5 |
讀取或設置 ROI 上邊界，初值 239 |
|
輸入寄存器 (操作碼 4) |
0 |
ROI 最高溫度 |
|
1 |
ROI 最高溫水平坐標 |
|
|
2 |
ROI 最高溫豎直坐標 |
|
|
3 |
ROI 最低溫度 |
|
|
4 |
ROI 最低溫水平坐標 |
|
|
5 |
ROI 最低溫豎直坐標 |
|
|
6 |
ROI 平均溫度 |
|
|
7 |
ROI 最大溫差 |
|
|
8~65535 |
從 ROI 左下角開始排列的像素溫度 |
注：
1.?? 坐標均從 0 開始，以左下角為原點
2.?? 溫度均為int16 數據，0.1℃分辨率
3.? ?端口 502
