德國wohler VIS360 生命探測儀

VIS360視頻生命探測儀

智能攝像頭和定位

視頻檢測應用：通過全新的VIS360視頻生命探測儀，你不僅可以檢查任何污水管道，孔穴和通風管路等—可以精確定位并可保存相關檢測視頻。

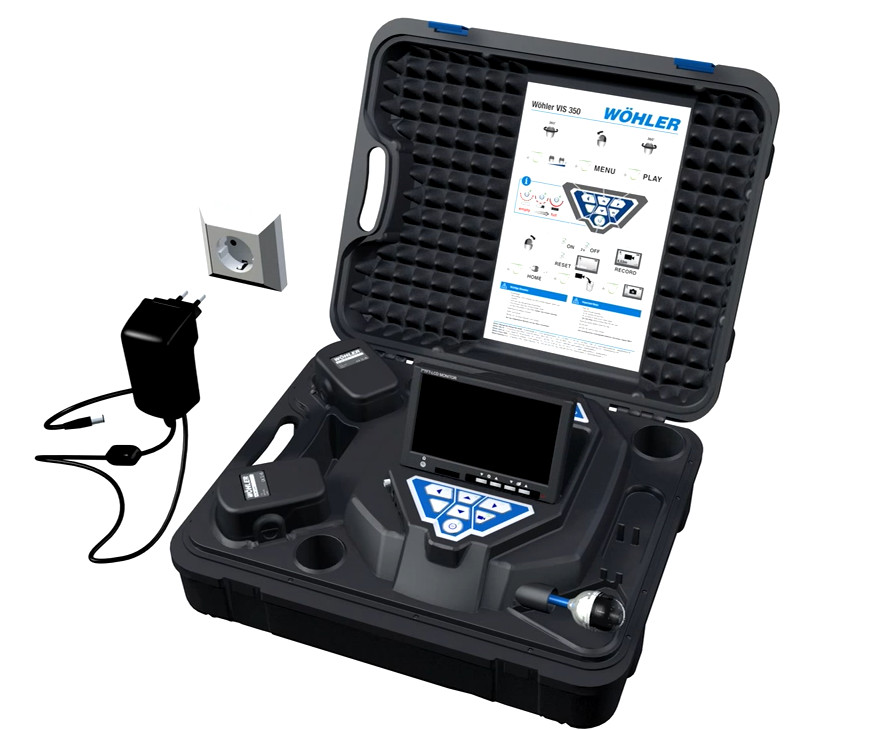

VIS360視頻生命探測儀集成于一個緊湊安全的塑料箱中，便于攜帶和運輸。該系統由一個帶有卷軸的20米長的推索，直徑40mm的彩色攝像頭和一個大屏顯示器組成。通過VIS360 視頻生命探測儀標準的控制面板可以輕松控制攝像頭：攝像頭可360°旋轉，180°翻轉，并提供足夠的光源以對管道內部進行全面檢查。

優勢特點：

在檢測時，只需要按一下一個按鈕，攝像頭就會自動回到水平位置。

觀察，保存和傳輸

視頻生命探測儀可以記錄它觀察到的視頻。即使在87°彎曲處也可清晰查看。當發現損壞處時，按下快速按鈕即可拍攝并保存照片。VIS360 視頻生命探測儀具有精確定位功能，方便對目標進行評估和修復。

攝像頭的具體位置，伸出的實際長度會顯示在顯示器上。

例如：

在處理較大的管道網絡時會有很大的幫助。顯示器會顯示管道頂部和底部，并顯示攝像頭向上或向下的角度。

通過VIS360視頻生命探測儀可以實現低成本，簡單的無線定位。

多年視頻檢測經驗—現在技術進一步發展

顯示器顯示攝像頭位置

基本功能保持你的方向感—攝像頭自動歸位

可工作4小時—2塊可充電電池

內置定位發射器用于無線定位

應用廣泛

20m長的推索和可旋轉、翻轉的鏡頭可以確保整個檢測線盡 VIS 350通過鏡頭傳輸精確定位的無線電波，可以穿過混凝土和瀝青，

收眼底。 節省了大量的時間并減少了對建筑物的破壞。

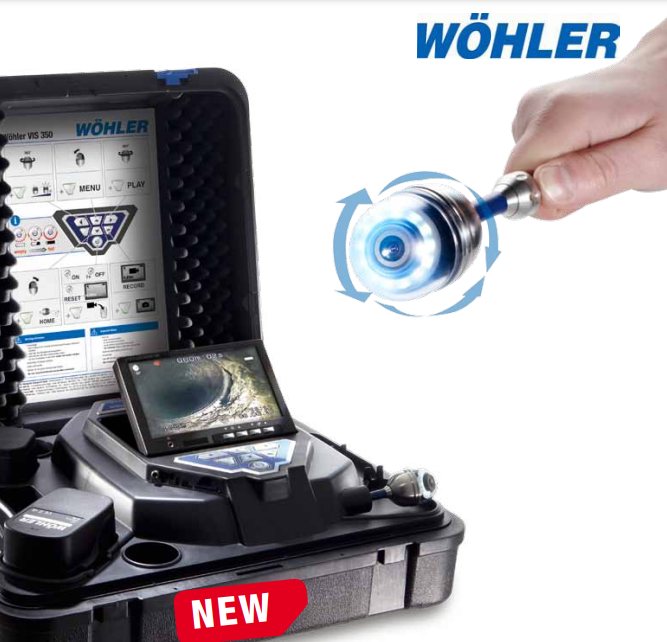

360°旋轉和180翻轉的彩色鏡頭可以輕易通過87°彎道。實際米數及鏡頭的位置顯示在顯示器上。VIS 360定位器可以通過無線信

號定位鏡頭。

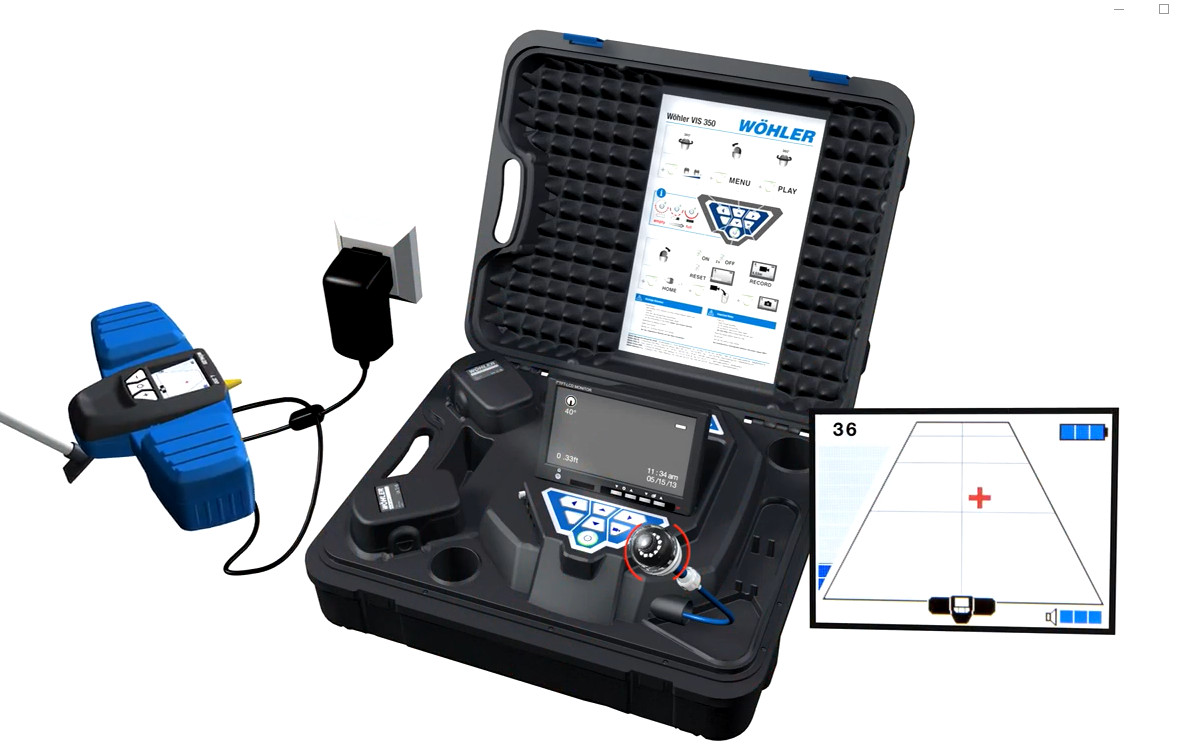

威樂L200 定位器，信號可以穿過混凝土和瀝青，用于專業人員檢查地面以下或天花板上的管道以及墻壁內部。在檢測后可精確定位并執行必要的清潔或維修工作。

威樂L200 定位器操作簡單，它可以精確檢測到威樂可旋轉、翻轉鏡頭發出的無線信號。

有技能的專業人員和他們的客戶通過視頻檢測系統檢查并記錄管道泄漏、破損或污染部分，可以節省大量的時間和成本。

威樂L200 定位器通過威樂VIS 360鏡頭發射的無線電信號定位。在定位器顯示器上以清晰的圖形顯示損壞的精確位置，以確保快速

發現并標記損壞處。所有的檢測在圖形中顯示。

威樂L200 定位操作簡單：定位器附加到推索上。接收器靠近地面，沿著墻壁或天花板下面，它可以找到鏡頭發出的很長的無線電波。

特別理想：用戶通過定位程序由顯示的明亮的色彩指引—在水平網格系統中顯示十字準線。此外，聲學信號通過揚聲器或耳機來發射

和接收。十字準線和信號強度表明坐落點的方向和距離。待修或清潔管道一旦發現問題即可馬上標記。為此，在定位器的最后附有粉

筆支架。

定位由攝像頭發射出的無線信號—迅速、準確定位，操作簡單—用戶通過顯示器可迅速找到鏡頭位置。

亮度高，讀數清晰的彩色顯示器

伸縮桿—容易追蹤任何損壞位置

粉筆支架—放置粉筆以隨時標記

功能齊全

文件存檔 高亮照明

“保存功能”（威樂VIS 360）使其可以保存并 鏡頭高亮的照明系統，即使在檢測部分的黑暗角

查看視頻或照片。傳輸至電腦：通過USB接口或 落也可提供清晰的圖像。

SD 卡。

位置和角度顯示 集成定位器
按下歸位按鈕（威樂VIS 360）使鏡頭重新回到水平位置。 威樂VIS 360/300 的鏡頭可選配一個標準發射器—可以通在任何時候顯示器會顯示管道頂部和底部的位置以及鏡頭向 過L200 定位器準確定位上或向下的角度。

應用廣泛
定位損壞和檢查：

生命探測救援，市政管道、室內管線、排氣系統、通風系統、天花、腔穴、豎井，地震，房屋倒塌，枯井，洞穴等各種環境。
功能
360°旋轉和 180°翻轉,使鏡頭達到最大運動半徑，確保檢測無死角,保存視頻和照片至 2GB的SD 卡中（VIS 350）。鏡頭帶有與威樂 L200 定位器配套的集成發射器，鏡頭的距離位置和角度在顯示器上顯示。自動歸位功能使鏡頭可以回到水平位置，檢測視角與表面平行。高亮彩色鏡頭，直徑 40mm，長60mm，容易通過彎道。
距離計量器，在顯示器上以0.04m 的分辨率顯示，清晰的 TFT 彩色顯示器（可傾斜和移動）提供高清圖像。

電池操作時間：2X120min，2 塊可充電電池（選配）
所有的設備集于一個塑料箱中，便于攜帶定位器（選配）鏡頭上的集成發射器使其可被精確定位，便于有針對性的修復管道，伸縮桿適用于定位地下或天花板的損壞。
粉筆支架和粉筆確保隨時標記損壞處。

鋰電池長時間供電
文件材料
視頻和照片存儲在2GB 的SD 卡上，便于記錄和查看。
技術參數
顯示器
尺寸 176X114X32mm
TFT 顯示 7”/16:9 格式
視頻輸出 FBAS
重量 400g
供電電源,可充電電源，12V
電池操作時間 2 塊電池，4h
40mm 彩色鏡頭，可旋轉、翻轉
型號 1/3”彩色半導體
像素 768X576（PAL），656X492（NTSC）
光敏度 0.5Lux
鏡頭 f=2.3mm，F(xiàn)=2.5
視場角 115°
光源 12 位LED 燈
防護等級 IP67
大小 ?40mmX60mm
操作溫度 0…40℃，最大相對濕度95%
存儲溫度 -20…50℃，最大相對濕度95%
定位器
傳輸頻率 8.9kHz
推索
長度 20m
直徑 6.5mm
塑料箱
大小 51X43X17cm（LXWXH）
重量 8.2kg
距離測量
威樂VIS 360/VIS 300 電子計米器
定位接收器
顯示 傳輸位置圖形可視化
輸出阻抗
耳機 32Ohm
電源供應 3.7 鋰離子可充電電池
工作溫度 0…40℃
存儲溫度 -10℃…40℃
重量 605g
尺寸 32X14X7cm（LXWXH）
儲存（威樂VIS 350）
記錄 2GB SD 卡（可記錄2.5h）
接口 微型USB 接口
