MAG14HF 功能和性能參數

圖像傳感器
探測器類型	非制冷焦平面
波長范圍	8~14μ m
像素數	160×120
幀率	120Hz
測溫性能和圖像性能
測溫范圍	參見下節“MAG14HF 測溫分檔”
測溫精度
熱靈敏度(NETD)
視場角	參見下節“MAG14HF 視場角分檔”
角分辨率
調焦方式	無熱化免調焦
清晰成像范圍	參見下節“MAG14HF 視場角分檔”
發射率黑背景溫度校正	根據輸入發射率和背景溫度自動校正，發射率 0.01~1 可調
濾光片或窗口透過率校正	根據輸入透過率自動校正
大氣透過率校正	根據氣象參數自動計算大氣透過率并校正溫度
鼠標測溫	實時顯示光標點溫度
測溫模式	支持全局高低溫追蹤、全局平均溫度、點、線、矩形、圓、橢圓、多邊形等多種測溫模式，最多可添加 100 個測溫對象。所有測溫對象可獨立設報警閾 值范圍、采樣周期、繪制歷史溫度曲線圖
高低溫報警	控制端聲光報警，并記錄日志，觸發報警時可自動存儲溫度數據和圖像快照。 相機端聲音報警輸出電平指示
輔助溫度分析	相對溫度分析、溫度直方圖分析，歷史溫度曲線圖，線上溫度曲線圖
圖像凍結	支持
顯示增強	自動拉伸，帶 DDE，圖像亮度對比度可調，支持手動平臺拉伸
調色板	白熱、黑熱、鐵紅、彩虹等 10 種
電子倍焦	2X、4X、全屏顯示
數據存儲

報告生成	Word 格式，帶內容選擇向導
測溫對象	測溫對象配置可存儲到文件，可從文件讀取。每個對象的代表性溫度（例如 最高溫度）數據可保存到文件
溫度數據保存	自定義 DDT 格式可用離線分析軟件處理，CSV 格式可用 EXCEL 查看
溫度數據流保存	自定義 MGS 格式，可限制最大尺寸
溫度數據流回放	回放帶時間戳，可調節播放速度、凍結、循環播放，播放時可進行圖像處理， 可輸出超分辨率圖像
紅外圖像保存	BMP 或 JPG 格式，可選帶標記信息或不帶標記信息
視頻保存	MPEG 壓縮，可選是否帶用戶標記信息，可限制最大尺寸
運行日志	自動記錄，自動保存
網絡連接
數據接口	100M 以太網，支持 Modbus、FTP、TCP、UDP、IP、DHCP、ARP、ICMP 等協議
環境參數
工作溫度	-30~60℃
儲存溫度	-40~80℃
濕度	≤85%（非冷凝）
外殼防護等級	IP54
沖擊	TBD
振動	TBD
電磁兼容	符合 CE/FCC 標準
電氣接口
溫度數據	100M 太網，RJ45 接口
電源	DC 12-24V
輸入觸發	TTL 電平，上升沿觸發，最小脈寬 3ms
功耗	2 W
物理屬性

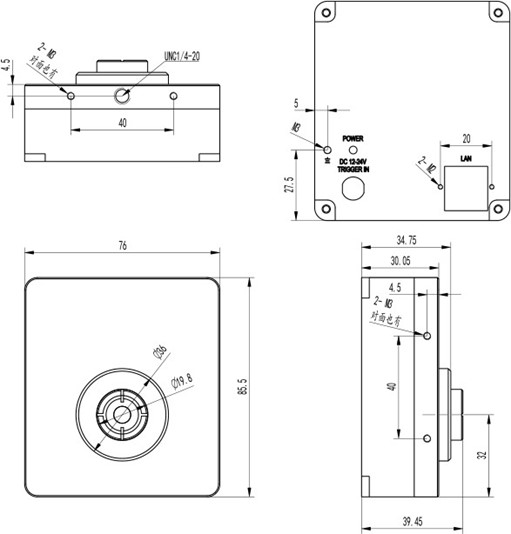

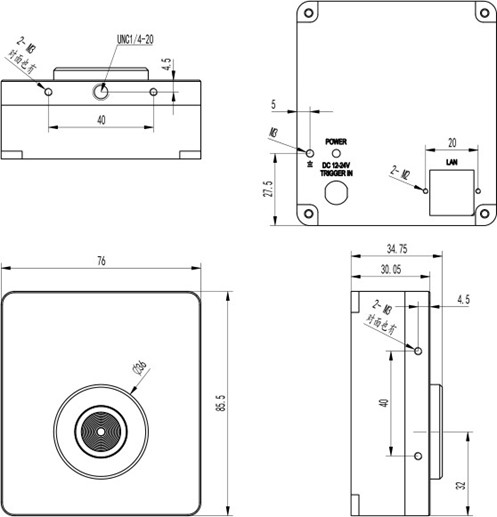

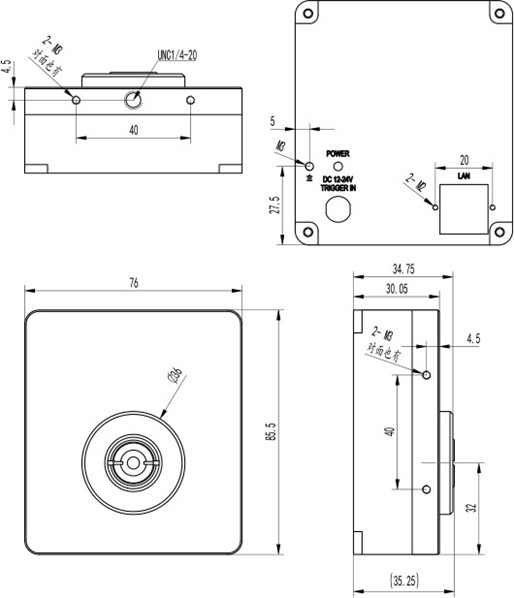

尺寸	35(L)x 76 (W)x85.5(H)
重量	270 g
安裝接口	UNC 1/4-20 標準三腳架接口，8-M3 螺紋接口

MAG14HF 測溫分檔

型號	測溫范圍	NETD	測溫精度	測溫環境溫度	備注
MAG14HF	-20~150℃	TBD	2℃或 2%	-10~60℃
MAG14HF	-20~300℃	TBD	2℃或 2%	-10~60℃
MAG14HF	20~500℃	TBD	2℃或 2%	0~50℃
MAG14HF	150~1000℃	\	2%	0~50℃
MAG14HF	250~1500℃	\	2%	0~50℃
其余測溫范圍請來電咨詢

MAG14HF 視場角分檔
