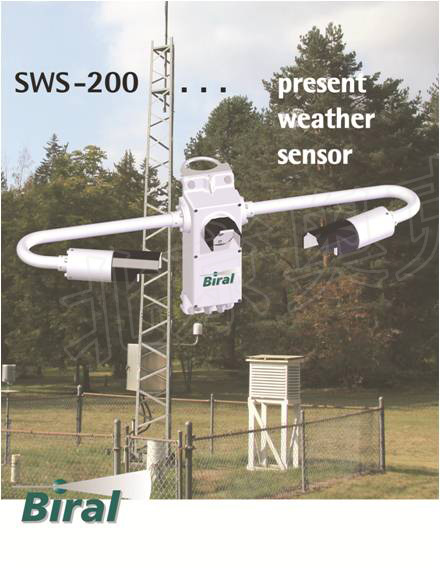

SWS-200 能見度/天氣現象儀
SWS-200 能見度/天氣現象儀
從2009年開始，Biral公司經過數年的研發(fā)和試驗，推出了SWS系列產品，包括：SWS-050, SWS-100, SWS-200, SWS-250
SWS-200 能見度和天氣現象儀 量程10m-50km, 75km, 90km， 測量能見度，分降水量類型和強度，總降水量。
英國Biral SWS-200能見度和天氣現象儀產品特點：
1.接線方便
打開傳感器前蓋即可完成所有接線，電源、串口、繼電器接點等。
2.有輔助RS232串口線和接口
在主板上有一個輔助RS232接口，專門用于調試和維護設備時使用，筆記本接到上面可以優(yōu)先與傳感器通訊，此時，不需要拆卸另一個已經接好RS232的現場電纜。
3.波特率范圍寬
傳感器從1200到115000均可以工作。
4.加熱器電源與傳感器本體電源隔離
傳感器本體電源為9-36VDC，罩型加熱器電源為24V，可以分別接入傳感器，互不干擾，這樣，傳感器電源可以使用外接的太陽能電源，加熱器電源可以取自它處。
5.傳感器數據帶日期和時間標志
新傳感器的數據輸出可以帶日期和時間標志，這樣可以將數據直接存貯，而無需數據采集器。
6.傳感器可以輸出RS232和RS422接口
傳感器可以通過RS422接口實現遠傳，無需轉換器。
7.三個繼電器輸出
SWS-100和SWS-200具有3個繼電器輸出，1個為故障繼電器報警輸出，另2個為數值可調的無源接點輸出，對控制其它設備很方便。
英國Biral SWS-200能見度和天氣現象儀產品參數：
能見度和降水量測量
|
能見度量程 MOR |
10m-2km, 10km, 20km, 32km,50km, 75km可選90km |
|
精度 |
≤10 % |
|
測量原理 |
45度角前向散射 |
|
降水量測量 (帶強度和累積量) |
分辯：霧，霾，毛毛雨，雨，雪，冰雹等 強度：小(-)，中，大(+) |
|
降水量檢出限 |
雨：0.015 mm/h 雪：0.0015 mm/h |
|
很大雨量 |
500 mm/h |
|
雨測量精度 |
≤15 % |
輸出
|
輸出率 |
10－300 秒可選 |
|
數字量輸出 |
RS232, RS422, RS485 |
|
模擬量輸出 |
0－10V (4-20 mA 可選) |
|
繼電器輸出 |
繼電器1＝故障 繼電器2＝能見度(數值自由設置) 繼電器3＝降水量有/無或者雪有/無或者 老二個能見度值 |
|
輸出 |
WMO 4680代碼 |
關于RS485的說明：只用于單個傳感器連接，不用于回路
電源
|
電源 |
9－36VDC |
|
功耗 |
6W－本體運行 36W－罩型加熱器開啟 |
可選
|
罩型加熱器 |
防止冰雪堆積 |
|
模擬量輸出 |
可選4-20 mA |
|
更多自檢內容 |
發(fā)射器和接收器窗口臟污信息 |
環(huán)境
|
運行溫度 |
-40℃－+60℃ |
|
濕度 |
0－100％ |
|
防護等級 |
IP 66 |
|
CE 認證 |
|
|
EMC compliance with EN61326-1997, 1998, 2001 |
|
|
RoHS and WEEE compliant |
|
物理參數
|
材質 |
粉末噴涂鋁材 |
|
重量 |
3.3 kg |
|
寬度 |
0.81 m |
|
壽命 |
＞10年 |
維護
|
自檢功能 |
自動輸出 |
|
用戶校準檢查 |
建議6個月一次 |
|
鏡頭清潔 |
建議3個月一次 |
傳感器及附件
|
SWS-200 傳感器 -U型安裝件 -出廠報告 -手冊 |
可選件
|
校準箱 |
