產品簡介

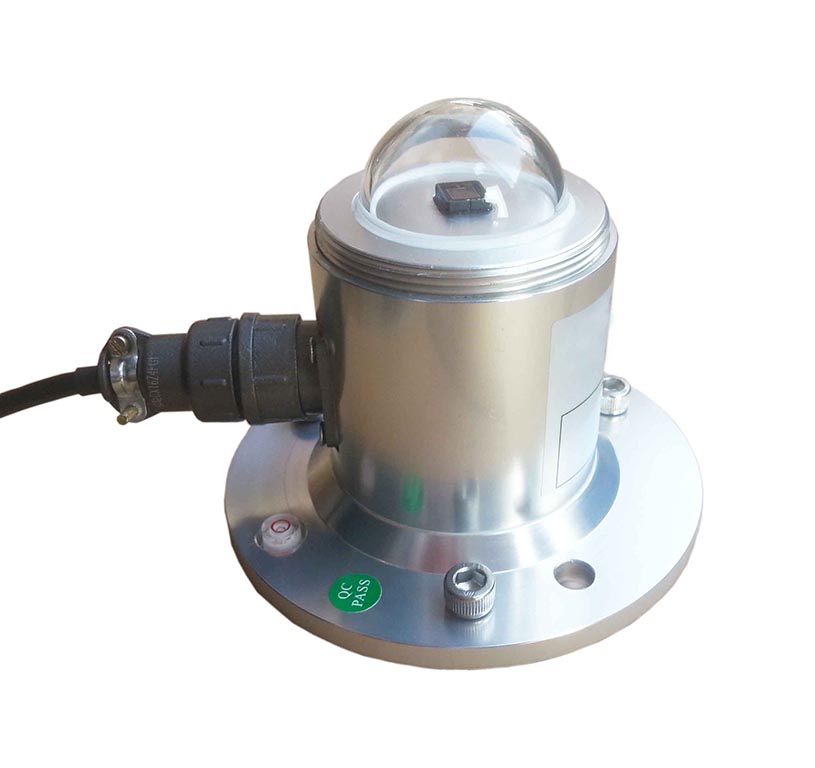

總輻射傳感器VFS2000由陜西空天環境科技有限公司設計生產，采用高精度感光元件可以用來測量光譜范圍為0.3-3μm太陽總輻射，如果將感應面向下可測量反射輻射，加遮光環還可以測量散射輻射。具有線性好、精度高、穩定可靠等特點；可廣泛應用于氣象、能源、環境、農業、建筑等領域。
技術參數
l? 輻射傳感器指標：
光譜范圍：0.3～3μm
響應時間：＜5s
溫度相關：＜±0.08%℃
余弦響應：＜±10%（太陽高度角10°時）
非線性? ：＜±2%
年變化率：＜±2%
l? 變送器指標
測量范圍：0～2000W/m2
供電方式：□ DC 5V
□ DC 12V
□ DC 24V
□ 其他
輸出形式：□ 電流：4～20mA
□ 電壓：0～5V
□ RS232
□ RS485
□ TTL信號
□ 其他
負載能力：電流型輸出阻抗RL≤600Ω
電壓型輸出阻抗RL≥1KΩ
工作環境：溫度-50℃～85℃
濕度≤100%RH
產品重量：約 420 g
計算公式
電壓型（0～5V輸出）：
E= V / 5 × 1500
（E為測量輻射值（W/m2），V為輸出電壓（V））
電流型（4～20mA輸出）：
E=（ I-4 ）/ 16 × 1500
（E為測量輻射值（W/m2），I為輸出電壓（mA））
選型表
|
編號 |
供電方式 |
輸出信號 |
說明 |
|
VFS2000 |
|
|
總輻射傳感器 |
|
|
5V- |
|
5V供電 |
|
12V- |
|
12V供電 |
|
|
24V- |
|
24V供電 |
|
|
YV- |
|
其它供電 |
|
|
|
V |
0-5V |
|
|
V1 |
1-5V |
||
|
A1 |
4-20mA |
||
|
A2 |
0-20mA |
||
|
W1 |
RS232 |
||
|
W2 |
RS485 |
||
|
TL |
TTL |
||
|
X |
其它 |
||
|
例如： VFS2000-12V-A1:總輻射傳感器 12V供電，4-20mA電流信號輸出 |
|||
接線方法
（1）若配備本公司生產的數據采集儀，直接使用傳感器線將傳感器與采集儀上的相應接口相連即可。
（2）若單獨購買變送器，變送器配套線線序分別為：
紅色：電源＋
黃色：輸出信號
黑色：電源—
（3）變送器電壓、電流兩種輸出接線方式：
（電壓輸出方式接線）

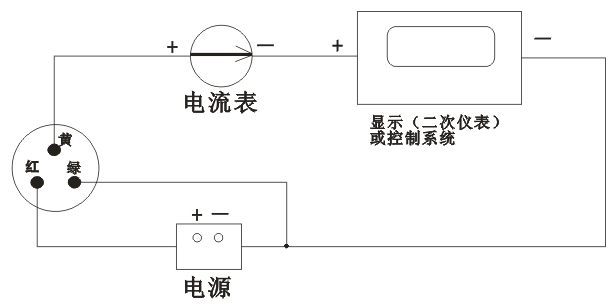

（電流輸出方式接線）
結構尺寸

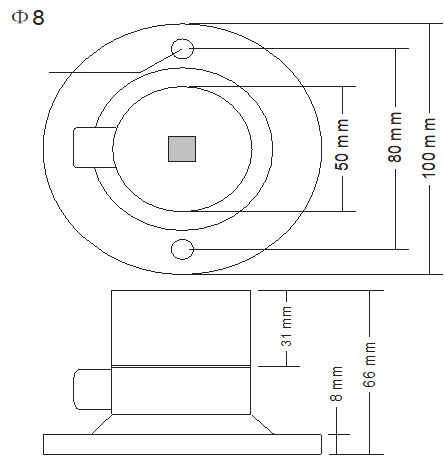

（輻射傳感器尺寸）
|
信號變送器 |
（變送器尺寸）
安裝說明
1、確保安裝支架與地面保持平行；
2、如圖所示，使用M6 螺絲螺母，透過傳感器上的2個安裝孔，將傳感器固定在安裝支架上；
3、安裝過程中請避免拆卸傳感器。
注意事項
1、請檢查包裝是否完好，并核對產品型號是否與選型一致；
2、切勿帶電接線，接線完畢檢查無誤后方可通電；
3、使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€；
4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；
5、請保存好檢定證書和合格證，維修時隨同產品一同返回。
故障排除
1、模擬輸出時，示數值明顯偏大/偏小。請檢查玻璃罩上是否有油污等污垢，用干凈的抹布將其拭去；
2、模擬輸出時，顯示儀表示值為0或不在量程以內?？赡芤蚪泳€問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固；
3、若不是上述原因，請與廠家聯系。
