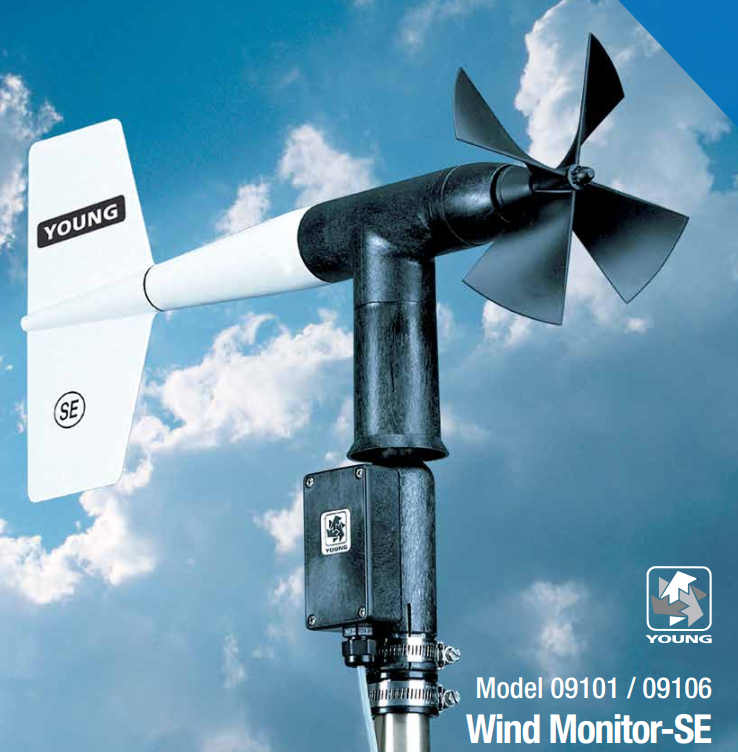

RM YOUNG 09106風速風向儀用于測量水平風速和風向。使用與 05103 型相同的螺旋槳，他將頻率信號感應到固定線圈中以提高速度，并使用光學編碼器來確定風向。這些信號通過板載微處理器轉換為串行或模擬電壓輸出。編碼器克服了其他型號使用的電位計中存在的死區的缺點。帶有不銹鋼和陽極氧化鋁部件的紫外線穩定塑料用于傳感器的構造。
傳感器安裝在標準的 1 英寸 IPS 管上。包括一個安裝定向環，該環與傳感器的底座接合，以在卸下傳感器進行維護時保持定向。
YOUNG 09106 型風速風向儀是 09101 型的改進版本。該型號采用耐用、耐腐蝕的陶瓷軸承和堅固耐用的垂直組件，以應對嚴酷的海洋環境。
規格參數
量程：
風速： 0-100 m/s (224 mph)
風向： 0-360 度
分辨率：
風速： 0.1 unit (m/s, knots, mph, km/h)
風向： 1 度
精度：
風速： ±0.3 m/s (0.6 mph) 或?qū)崟r(shí)數據的1%
風向： ±2 度
閾值：*
螺旋槳： 1.0 m/s (2.2 mph) 葉片： 1.1 m/s (2.5 mph)
可用輸出：
電壓輸出：
WS: 0-5 VDC for 0-100 m/s
WD: 0-5 VDC for 0-540 度
Serial RS-485:
RMY, NCAR, or NMEA 協議
輪詢或連續輸出
電源要求：
11-24 VDC, 20 mA
尺寸：
體積：37 cm (14.6 in) H x 55 cm (21.6 in) L
螺旋槳： 18 cm (7.0 in) 直徑
安裝： 34 mm (1.34 in) 直徑 (標準1英寸管子)
重量: 1.0 kg (2.2 lbs), 運輸重量： 2.3 kg (5 lbs)
工作溫度： -50 to 50 ° C
