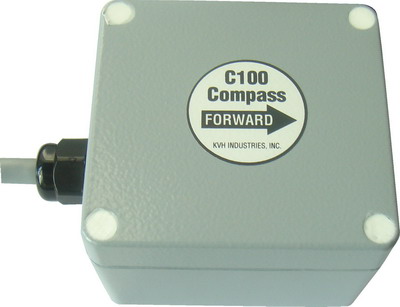

KVH-C100電子羅盤
產品名稱：電子羅盤KVH-C100產品簡介： 電子羅盤KVH-C100具有體積小、價格低、性能穩定可靠等特點，專為工業和軍事上的使用而設計，采用磁通門技術，航向
產品名稱：電子羅盤KVH-C100產品簡介： 電子羅盤KVH-C100具有體積小、價格低、性能穩定可靠等特點，專為工業和軍事上的使用而設計，采用磁通門技術，航向
產品名稱：電子羅盤KVH-C100
產品簡介：
電子羅盤KVH-C100具有體積小、價格低、性能穩定可靠等特點，專為工業和軍事上的使用而設計，采用磁通門技術，航向精度可達到0.5°以?xún)?nèi)，通過其數字接口，可提供地球磁場X、Y軸的水平分量。C100電子羅盤本身采用鋁殼封裝，工作溫度達-40-+65°，電子羅盤內置的自動校準軟件，可提供對磁場變化而引起的誤差的修正。高技術的設計，多年豐富的軍工生產經驗，使C100電子羅盤不僅在實驗室里達到所述的技術指標，而在最終用戶產品里也同樣如此?？梢圆豢鋸埖卣f(shuō)：C100電子羅盤是目前先進的電子羅盤。
雖然GPS在導航、定位、測速、定向測量等方面有著極其廣泛的應用，但由于其信號常被高樓、高山、峽谷、樹冠等物體所遮擋，其信號可用性?xún)H為60% ，加之美國出于自身利益上的考慮，從不承諾不實施SA干擾和區域關閉， 這更給GPS用戶帶來很大疑惑和擔心。因此，將GPS與電子羅盤相結合，二者相互補充，組合使用是導航領域的理想選擇。在美國，雖然其完全獨立掌握GPS的衛星資源，但為了使系統更加可靠，使導航信息100%有效，M1坦克及其它一些重要裝備上仍加裝了C100電子羅盤。
技術參數
| 主版尺寸 | 4.6cm×7.1cm×2.8cm |
| 重量 | 64g（主板） |
| 輸入電壓 | +8-18VDC 或+18-28VDC（用戶可選） |
| 電流 | 最大40mA |
| 鋁外殼封裝 | 8.0cm × 7.5cm × 5.7cm |
| 重量 | 400g（整機） |
| 精度 | ±0.5°(±10mils) |
| 可重復性 | ±0.2°(±5mils) |
| 分辨率 | ±0.1°(1mil) |
| 傾斜 | ±16°（SE－25） ±45°（SE－10不帶殼） |
| 響應時間 | 0.1 -24秒可調 |
| 操作溫度 | －40℃-+65℃ |
| 存貯溫度 | －51℃-+71℃ |
| 沖擊／振動 | 符合美MIL－STD－810 |
| 標準平均無故障時間 | 大于30000小時 |
輸入和輸出
串行端口
| RS232兼容 | 雙向串行數據，UART格式，1位開始，8位數據1個停止位，無校驗位。300－9600波特率（用戶可選） |
| 串行輸入 | 接收RS232電平或0-5V邏輯電平 |
| 串行輸出 | 除0-+5V（"0"+5V），其它與RS232相同 |
| NMEA0183 | NMEA0183雙向兼容數據 |
數字端口
| 濾波輸入 | 瞬間獲得數據輸出1μS（最小） |
| 時鐘輸出 | 0-+5V方波@10KHz比例 |
| 數據輸出 | 0-+5V標準 |
| 數據格式 | 4數字BCD，16Bit(二進制) |
模擬端口
| 輸出電壓 | +1.5V±1.0V |
| 線性電壓 | +0.1-+1.9VDC |
| 滯后線性電壓 | +0.105-+1.925VDC |
KVH-C100電子羅盤資料手冊說明
