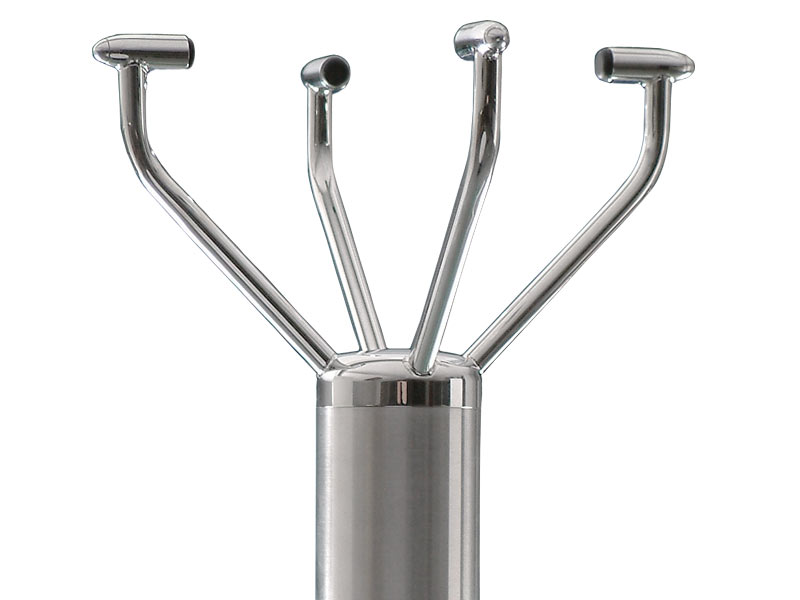

WindObserver65/70/75/90系列二維超聲波風速風向儀
WindObserver65/70/75/90系列二維超聲波風速風向儀
英國Gill推出的WindObserver系列二維超聲風傳感器對于可靠、低成本的風速風向測量是一個非常不錯的選擇。此傳感器利用了的超聲技術，其不銹鋼外殼具備IP66防護等級，能夠在各種惡劣環境下保護儀器穩定可靠工作，并能夠降低日常的維護量，而且不用在現場對傳感器進行標定。超聲探頭配備了加熱器（選配），因此可以防止冰、雪對傳感器造成的影響，甚至可以在大部分極端天氣條件下使用。WindObserver系列產品已經經過了非常嚴格的測試，在國際上得到了機場、海運、石油、氣象等眾多應用領域的認可。
WindObserver系列包括多種不同型號，您可根據不同需要選擇不同的產品，以更好地滿足您的應用需要。
WindObserver 65具有0~65m/s的風速量程，具有1、2、4、5、8、10 Hz多種超聲輸出頻率可選，并可選配模擬輸出方式。
WindObserver 70和WindObserver 75擁有更大的風速量程，其風速量程分別達到70m/s和75m/s，具備1~4Hz的超聲輸出頻率，能夠在高風速等極端天氣下穩定工作。其已被美國聯邦航空管理局（FAA）和英國民用航空局用于地面風的觀察與報告工作之中。
WindObserver 90用友90m/s的風速量程，主要用于臺風等極端天氣的觀測。它能通過RS422/RS485接口實現數據的雙向傳輸，從而實現多個WindObserver系列傳感器的聯網工作。
WindObserver IS能夠滿足本質安全（Intrinsically Safe）標準要求，通過了ATEX和IECEx防爆認證，采用全密封設計，分離式供電電源，可應用于海上石油平臺等危險區域或海洋環境。
主要技術參數
|
型號 |
WindObserver 65 |
WindObserver 70 |
WindObserver 75 |
WindObserver 90 |
WindObserver IS |
|
量程 |
0~65m/s；0~359° |
0~70m/s；0~359° |
0~75m/s；0~359° |
0~90m/s；0~359° |
0~75m/s；0~359° |
|
精度 |
±2%；±2°（12m/s時） |
||||
|
聲速溫度 |
-40℃~70℃ |
||||
|
分辨率 |
0.01m/s；1° |
||||
|
啟動風速 |
0.01m/s |
||||
|
超聲輸出頻率 |
1、2、4、5、8、10 Hz |
1-4Hz |
|||
|
測量參數 |
U、V；極坐標矢量； NMEA；Tunnel |
U、V；極坐標矢量； NMEA |
風速；風向 |
||
|
平均計算 |
移動平均：1/2/10分鐘，陣風3s（可選） |
1-3600s |
|||
|
單位 |
m/s，knots，mph，kph，ft/min |
||||
|
塊平均 |
0-3600s |
||||
|
數字輸出 |
RS-422/RS-485，全雙工/半雙工 |
RS422/RS232電源和接口 RS422（風速計） |
|||
|
模擬輸出 （選配） |
±2.5V，0~5V或4~20mA |
—— |
|||
|
模擬量輸出值 （選配） |
3個 （風速、風向、狀態或聲速溫度） |
—— |
|||
|
供電 |
9~30VDC （12VDC時40mA） |
9~30VDC （60mA，平均50mA） |
20~30VDC （60mA，平均50mA） |
200~250VAC 10VA |
|
|
加熱供電 |
可選，3A24V DC或AC |
7A，24V DC或AC |
—— |
||
|
工作環境 |
-55℃~70℃（加熱條件下），0~ RH；<300mm/h |
-30℃~70℃，0~ RH；<300mm/h |
|||
|
防護等級 |
IP66（NEMA4X） |
IP66（風速計） IP65（供電模塊） |
|||
|
外殼材質 |
316不銹鋼 |
||||
|
尺寸 |
381mm×213mm |
380mm×210mm |
|||
|
重量 |
1.4kg |
1.7kg（含2m線）；1.3kg（含連接頭） |
1.6kg |
||
|

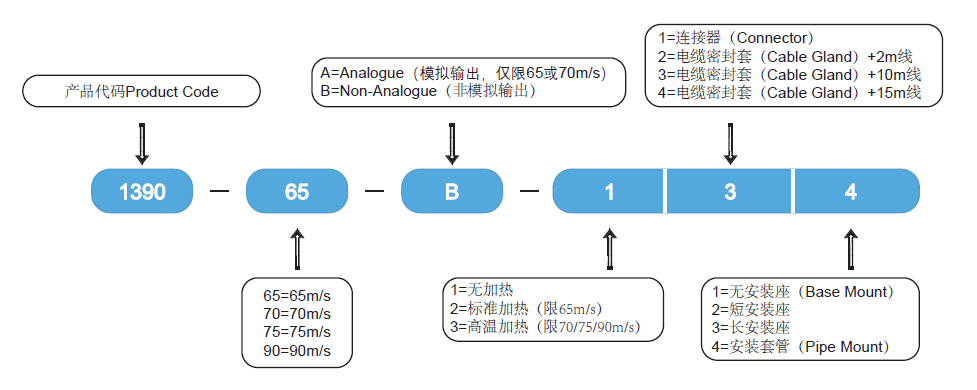

WindObserver II型號代碼（Part Numbers & Options） |
|
|
WindObserver II-無加熱 |
RS422輸出, 2m線：1390-PK-006 RS422輸出, 10m線：1390-PK-006/10M 模擬輸出, 2m線：1390-PK-026 模擬輸出, 10m線：1390-PK-026/10M |
|
WindObserver II-含加熱 |
RS422輸出, 2m線：1390-PK-007 RS422輸出, 10m線：1390-PK-007/10M 模擬輸出, 2m線：1390-PK-027 模擬輸出, 10m線：1390-PK-027/10M RS422輸出，含安裝管4m線：1390-PK-042 |
|
可選配件 |
完整性檢查室（Integrity Check Chamber）：1277-00-052 |
|
WindObserver IS（Intrinsically Safe）型號代碼（Part Numbers & Options） |
|
|
整體式 |
WindObserver IS+AC供電+通訊模塊（PCI）：1360-PK-022 WindObserver IS+DC供電+通訊模塊（LVPCI）：1360-PK-060 |
|
分體式 |
WindObserver IS：1360-PK-052 AC供電+通訊模塊（PCI）：1360-PK-053 DC供電+通訊模塊（LVPCI）：1360-PK-055 |
|
可選配件 |
完整性檢查室（Integrity Check Chamber）：1277-00-052 |
