船舶用超聲波風速風向儀windsonic-06206
船舶用超聲波風速風向儀windsonic-06206
船舶用超聲波風速風向儀windsonic-06206

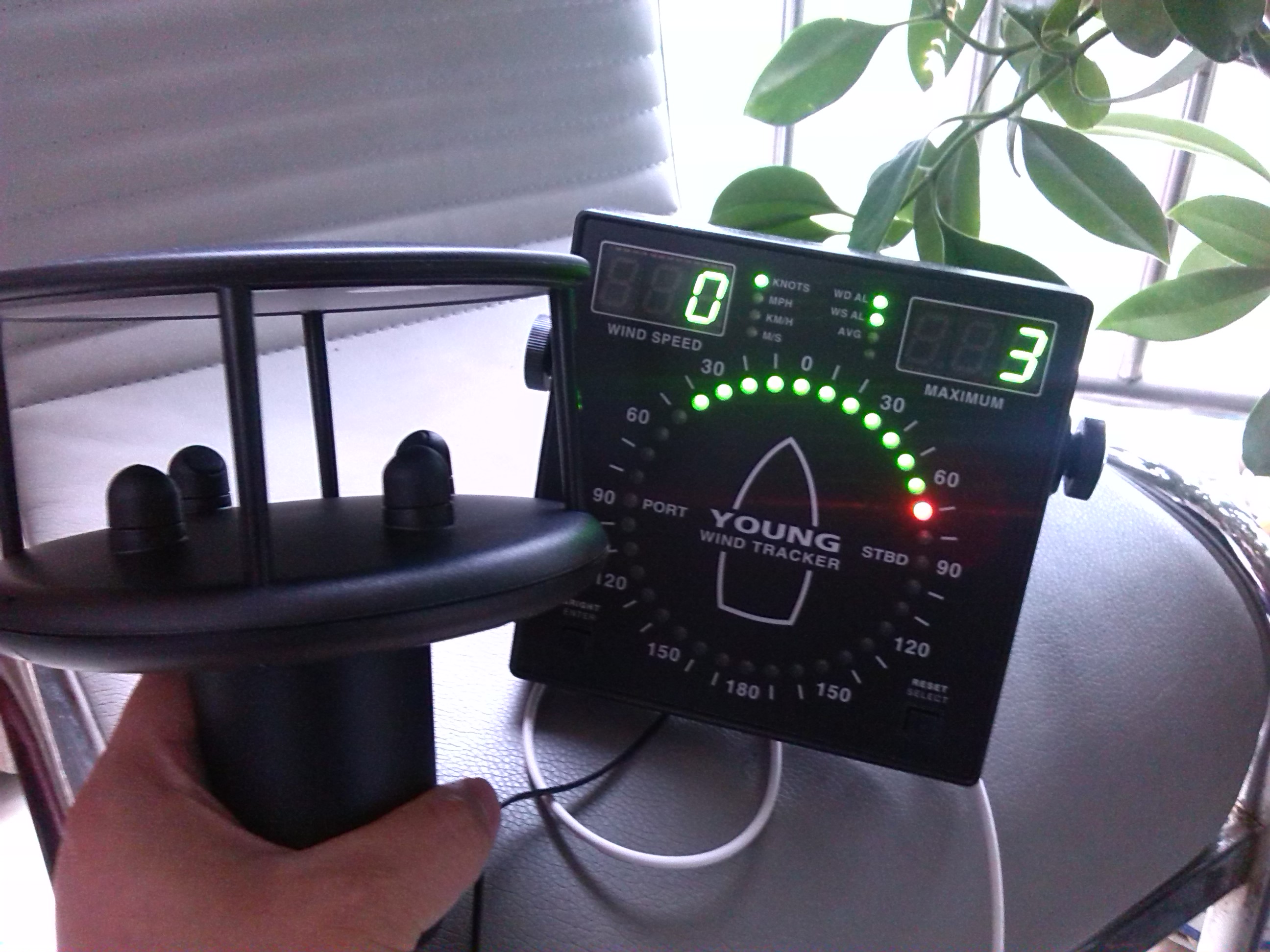

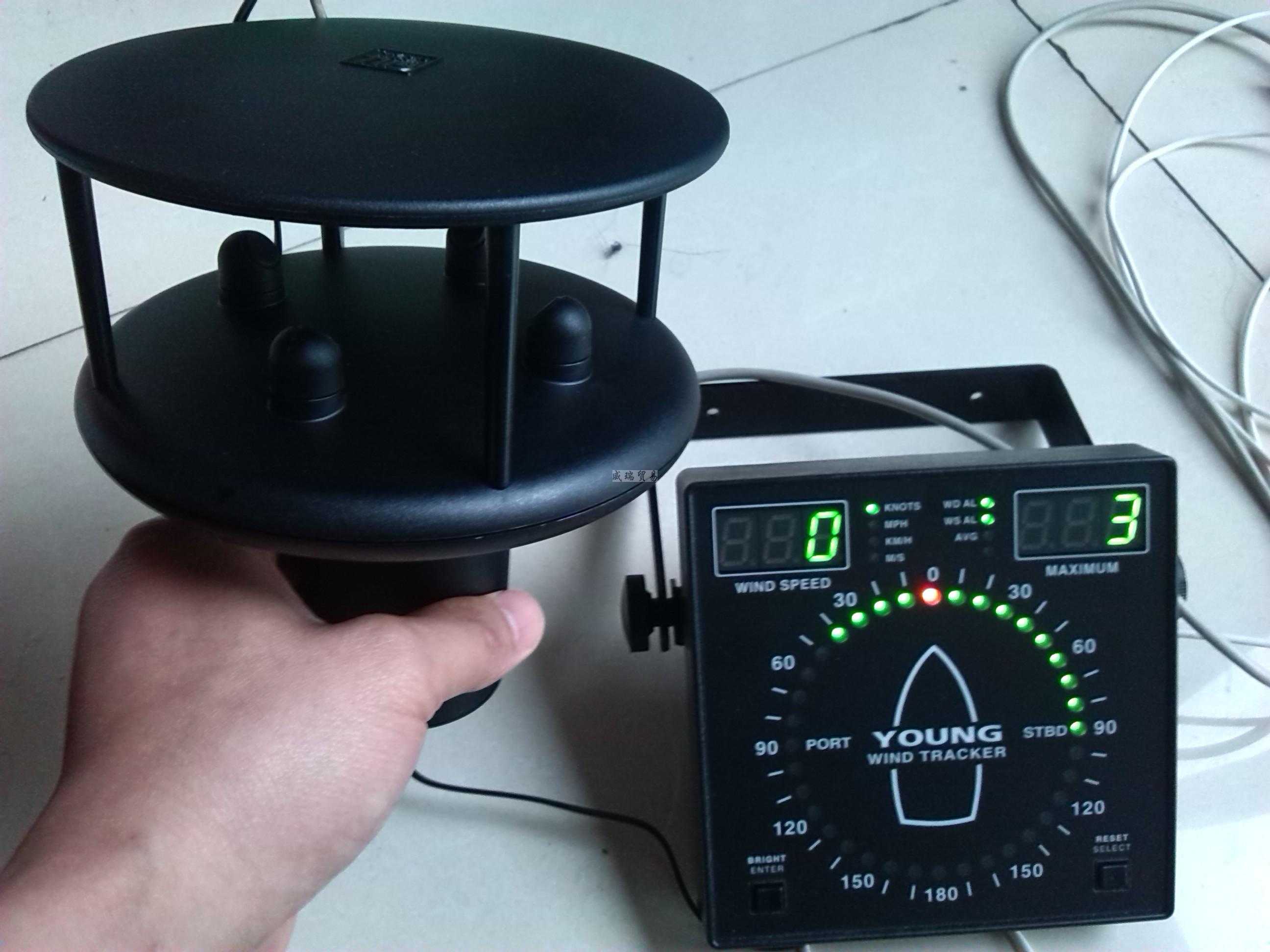

系統主要由兩部分組成,超聲波風速風向儀,和風速風向監視器
海洋專用型風顯示器06206/06206H,滿足船舶使用的特殊要求。風速可以供選擇的單位有：結，英里，公里/小時，米/秒。最大風速會記錄并顯示于顯示屏的右上方。風向信息通過一個圓形圖案的發光二極管直觀形象的顯示出來。開闊的面板圖示給出一個快速指示風向角相對于船的航向。亮度可以調控,方便在任何光線下都能看得清楚。面板自帶背景光,即使在黑暗的駕駛室觀看也沒問題。此款監視器同時提供4-20 mA輸入，串行NMEA，和輸出電壓,方便使用不同類型的傳感器。另外他可以設定風速和風向的警報。海洋型風監視器非常緊湊，便于安裝在駕駛艙壁或控制臺。還可以選購06260型防護罩,避免潮濕或塵土入侵,給海洋型監視器提供了額外的保護。
我公司提供整套調試配置好的經典英國GILL公司的二維超聲波風速風向儀windsonic，全球知名儀器美國YOUNG公司的船舶專用風速風向讀表06206，這種搭配比機械螺旋槳風速風向儀更耐用，更加適應海洋環境，生命周期更長，免維護。性價比極高！
海洋專用型顯示器技術參數
風速范圍：
0-100 MPH
100英里
0-50 M/S
0-50米/秒
0-200 KM/H
0-200公里/小時
0-100 KNOTS
0-100結
Wind Direction Range:
風向方位：
0-180 degrees (port & starboard)
180度（左舷和右舷）
Voltage Outputs: 0-5 VDC Full Scale for WS & WD
輸出電壓：0-5 Vdc 全量程?WS和WD
NMEA Inputs/Outputs: Standard
NMEA輸入/輸出：標準
Alarm Relays: Normally Open contacts for WS & WD
報警繼電器：WS和WD常開觸點
Remote Displays: 16 maximum
擴展顯示器：最多16個
Power Requirement: 12-30 VDC, 4.5 W
電源要求：12-30VDC，4.5瓦

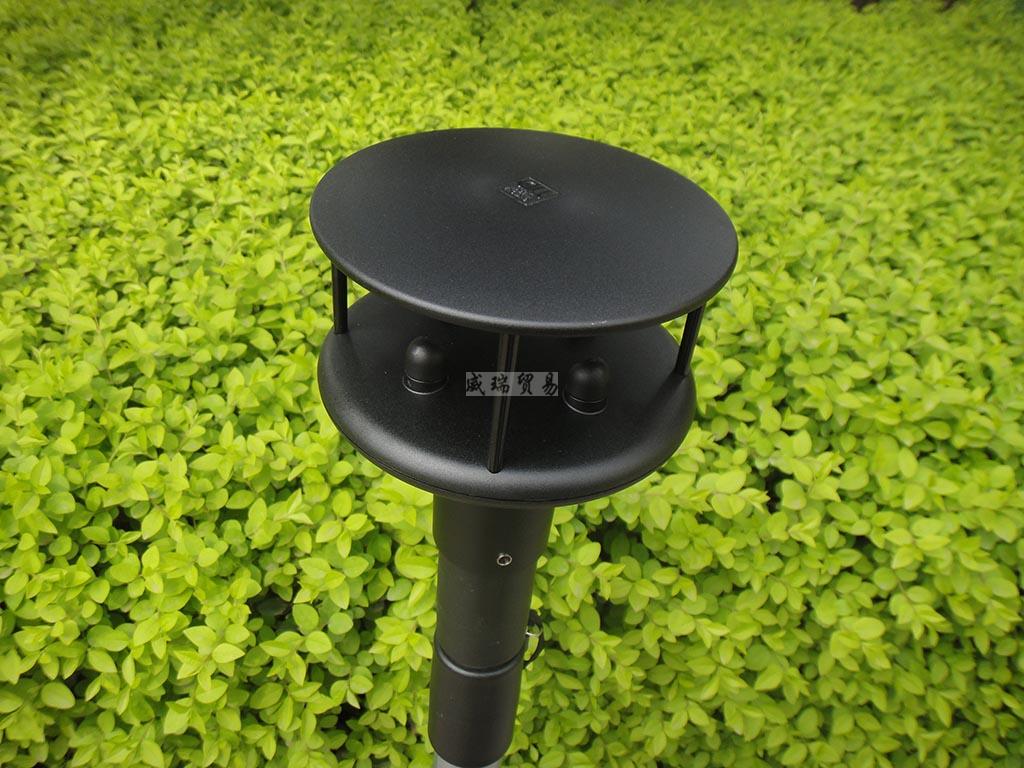

作為二維超聲風速儀, WindSonic是英國Gill公司對傳統的杯狀/風標/推進器風速傳感器的低價替代產品。它使用了Gill公司作為世界領先的聲波制造商的專業技術，基于現有的，高度成功的，實踐證明的超聲波技術。WindSonic超聲波風速風向儀對需要考慮經濟性的風速傳感器應用非常理想，適合陸地和海洋環境。
Specification技術規格
Wind Speed風速
|
風速范圍 |
0 –60 m/s (116 Knots) |
|
精度 |
±2% @12m/s |
|
分辨率 |
0.01m/s (0.02 Knots) |
|
反應時間 |
0.25s |
|
最低值 |
0.01m/s |
Direction風向
|
風向范圍 |
0 – 3590(無死角) |
|
精度 |
±30@12m/s |
|
分辨率 |
10 |
|
反應時間 |
0.25s |
Measurement測量
|
超聲波輸出率 |
0.25Hz, 0.5Hz, 1Hz, 2Hz或4Hz |
|
參數 |
風速和風向或U和V (矢量) |
|
測量單位 |
m/s, knots, mph, kph, ft/min |
Outputs輸出
|
選擇1 |
RS232 + NMEA |
|
選擇2 |
RS232+RS422+RS485 +NMEA* |
|
選擇3 |
RS232+RS422+RS485 +NMEA* +0.5V或0-20mA或4-20mA |
|
選擇4 |
SDI-12 |
|
波特率 |
2400 – 38400 |
|
風速風向儀狀態 |
為標準輸出 |
Power Requirement電源要求
|
風速風向儀 |
5-30V dc選擇1或2 |
|
|
7-30V dc選擇3 |
|
|
9-30V dc選擇4 |
|
|
自9mA @ 12V |
|
|
啟動時間< 5s=""> |
MTBF平均故障間隔時間
|
|
15年 |
|
型號 |
詳細 |
傳感器纜線 |
|
05103 |
風向標,風速傳感器 |
18446 |
|
05103V |
風向標,風速傳感器,0-5 VDC輸出 |
18446 |
|
05103L |
風向標,風速傳感器,4-20mA輸出 |
18723 |
|
05106 |
風向標,風速傳感器-MA（海洋型） |
18721 |
|
05305 |
風監測儀–AQ |
18446 |
|
05305V |
風監測儀–AQ電壓輸出 |
18446 |
|
05305L |
風監測儀–AQ4-20 mA 輸出 |
18723 |
|
05501LM |
風力監測器-IS（本質安全) |
18723 |
|
05603C |
風傳感器接口（用于 05106）0-5 VDC |
18446 |
|
05631C |
風線驅動器(用于05106) |
18723 |
|
05103-45 |
風監測儀–高山型 |
18446 |
|
06201 |
風跟蹤器–風速/風向顯示（110 V / 60 HZ） |
|
|
06201H |
風跟蹤器–風速/風向顯示（230 V / 50-60 HZ） |
|
|
06206 |
風跟蹤器（海用）–風速/風向顯示（110 V / 60 HZ 適配器） |
|
|
06206H |
風跟蹤器（海用）–風速/風向顯示（230 V / 50-60 HZ 適配器） |
|
|
06260 |
風雨防護罩 |
|
|
06280 |
架式安裝面板（19″支架） |
|
|
09101 |
風監測儀–SE |
18446 |
|
09106 |
風監測儀–SE-MA（海洋型） |
18446 |
|
12005 |
MicroVane & 3-Cup 風速計（帶標準橫木）帶鋁制鰭片 |
18446 |
|
12102 |
3-Cup 風速計 |
18441 |
|
16106A |
伸縮安裝臂6英尺（1.8米）適用于小型塔，邊長至20″ |
|
|
16208A |
伸縮安裝臂8英尺（2.4米）適用于邊長至30″的塔 |
|
|
18112 |
風向標角度基準臺 |
|
|
18212 |
葉片角度定位塔裝置 |
|
|
18301 |
葉片校準桿 |
|
|
18310 |
螺旋槳扭矩光盤 |
|
|
18312 |
杯狀四輪扭矩光盤 |
|
|
18331 |
葉片扭矩計 |
|
|
18802 |
風速驅動器200至15000 RPM |
|
|
18811 |
風速驅動器20至990 RPM |
|
|
188~~H |
230V/50-60 HZ輸入電源 |
|
|
18940 |
便攜式三腳架 |
|
|
18943 |
拉線配件用于三腳架 |
|
|
19120 |
電涌防護器（6通道） |
|
|
26800 |
氣象轉換顯示器（115V，50- 60 HZ） |
|
|
26880 |
架式安裝面板 |
|
|
27005 |
UVW風速儀（08274 EPS螺旋槳） |
18660 |
|
27005T |
UVW風速儀（08254 CFT螺旋槳） |
18660 |
|
27106 |
螺旋槳風速計（08274 EPS螺旋槳） |
18641 |
|
27106T |
螺旋槳風速計（08274 CFT螺旋槳） |
18641 |
|
27106D |
螺旋槳風速計-光電斬波（08274 EPS螺旋槳） |
18723 |
|
27106DT |
螺旋槳風速計-光電斬波（08254 CFT螺旋槳） |
18723 |
|
32400 |
串行接口 |
18446 |
|
32500 |
電子羅盤/串行接口 |
18446 |
|
41003 |
多層板輻射屏蔽器15 mm 以下直徑傳感器的通用連接器 |
|
|
41003P |
多層板輻射屏蔽器 帶自定義傳感器連接器， 12.5mm到26mm直徑。 |
|
|
41342 |
溫度探頭4線RTD輸出 |
18723 |
|
41342LC |
溫度探頭℃4-20 mA 輸出 |
18641 |
|
41342LF |
溫度探頭℉4-20 mA 輸出 |
18641 |
|
41342VC |
溫度探頭℃0-1 VDC 輸出 |
18723 |
|
41342VF |
溫度探頭℉0-1 VDC 輸出 |
18723 |
|
41382LC2 |
相對濕度/溫度探頭℃ 4-20 mA 輸出 |
18723 |
|
41382LF2 |
相對濕度/溫度探頭℉ 4-20 mA 輸出 |
18723 |
|
41382VC |
相對濕度/溫度探頭℃ 0-1 VDC 輸出 |
18446 |
|
41382VF |
相對濕度/溫度探頭℉ 0-1 VDC 輸出 |
18446 |
|
41390 |
附加分線盒傳感器直徑（zui大 10 mm） |
|
|
43502 |
通風輻射屏蔽器 |
18641 |
|
43502H |
通風輻射屏蔽器230 V / 50-60Hz |
18641 |
|
46203 |
溫度跟蹤器—溫度/濕度顯示（110 V / 60 HZ） |
|
|
46203H |
溫度跟蹤器—溫度/濕度顯示（230 V / 50-60 HZ） |
|
|
50202 |
量雨筒0 – 50 mm 18723信號， 18641加熱器 |
|
|
52202 |
翻斗式雨量計（加熱型）18641信號， 18641加熱器 |
|
|
52203 |
翻斗式雨量計（不加熱型）18641信號 |
|
|
52250 |
防鳥電線配件 |
|
|
52260 |
雨量計校準器 |
|
|
61002 |
有偏移量支架的氣壓端口 |
|
|
61302L |
大氣壓傳感器 ，4-20mA |
18446 |
|
61302V |
大氣壓傳感器 ，0-5VDC |
18446 |
|
61360 |
防水的外殼(61302L/61302V) |
|
|
81000 |
超聲波風速計-電壓和串行輸出 |
18660 |
|
81000V |
超聲波風速計-電壓輸入，僅串行輸出 |
18660 |
|
85000 |
超聲波風速計-電壓和串行輸出 |
18446 |
|
85004 |
超聲波風速計-帶加熱器18646信號， 18641加熱器 |
|
|
85052 |
鳥線組件 |
|
|
85106 |
超聲風速儀-海洋型 |
18446 |
|
86106 |
超聲風速儀-海洋型 |
18446 |
|
纜線號 |
|
|
|
18721 |
6芯屏蔽線 22 AWG |
|
|
18446 |
5芯屏蔽線 22 AWG |
|
|
18641 |
2芯屏蔽線 22 AWG |
|
|
18723 |
2 對屏蔽線22 AWG |
|
|
18660 |
8芯屏蔽線 22 AWG |
|
