CSAT3A三維超聲風傳感器
CSAT3A三維超聲風傳感器
產品概述
CSAT3A 三維超聲風傳感器具備10cm的垂直測量路徑，采用聲學脈沖測量模式，可以抵御惡劣天氣環境的影響。儀器測量三個正交風（Ux，Uy，Uz），聲速（C），最大輸出頻率50Hz。
CSAT3A三維超聲風傳感器頭部與CSAT3的頭相似，但其線纜經過改造后與EC100相連，EC100也可控制EC150或EC155氣體分析儀，共同作為EC150開路渦動系統和CPEC310閉路渦動系統的一部分。
CSAT3A可通過EC100內部時鐘或CSI數據采集器上的SDM命令兩種方式進行測量、控制。SDM協議群觸發功能支持同步觸發多個CSAT3As。
產品特點
? 創新型設計大幅降低誤差干擾，可進行高精度湍流測量
? 具有良好環境適應性，能在惡劣氣象條件下穩定工作
? 可與EC150或EC155氣體分析儀結合使用，組成高精度渦動相關測量系統
? 可用于動量通量（momentum flux）和摩擦速度（friction velocity）計算
? 采用創新型信號處理與防雨設計，大幅提高儀器在降雨天氣的工作性能
? 與大多數Campbell數據采集器兼容
? Campbell公司的細線熱電偶是快速響應溫度測量的一種選擇
主要技術參數

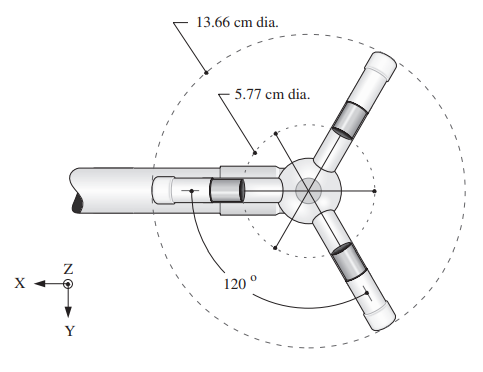

測量路徑長度：垂直10.0cm，水平5.8cm
路徑角度（與水平面）：60°
工作溫度：-30℃~50℃
電壓：10~16VDC
尺寸：探頭長47.3cm，高42.4cm；
重量：1.7kg
測量
輸出：Ux，Uy，Uz，C（Ux，Uy，Uz是三維風速風向，C是聲速）
聲溫：超聲溫度源于三條聲學路徑，可修正交叉風的影響
輸出帶寬：5, 10, 12.5, 或20 Hz
輸出頻率：10, 20, 25, 或 50 Hz
標準分辨率：UZ，UY是1mm/s RMS，UZ是0.5mm/s RMS，C是15mm/s（0.025℃）RMS（基于穩定馮素測定數據，采樣頻率不影響噪音值）
精度（-30℃~50℃，<30m/s，風向在±170o之間）
偏移誤差：Ux、Uy＜±8.0cm/s，Uz＜±4.0cm/s
增益誤差：水平±5o內的風速＜讀數的±2%
水平±10o內的風速＜讀數的±3%
水平±20o內的風速＜讀數的±6%
雨水：創新的信號處理和防雨網設計，極大地改進了降雨過程中的風速儀性能
USB和RS-485數字輸出
波特率230400 bps（最大）；數據類型：逗號分隔的ASCII
SDM, USB，及 RS-485數字輸出報告范圍
全量程：±65.535m/s
聲速C：300~366 m/s（-50℃~60℃）
