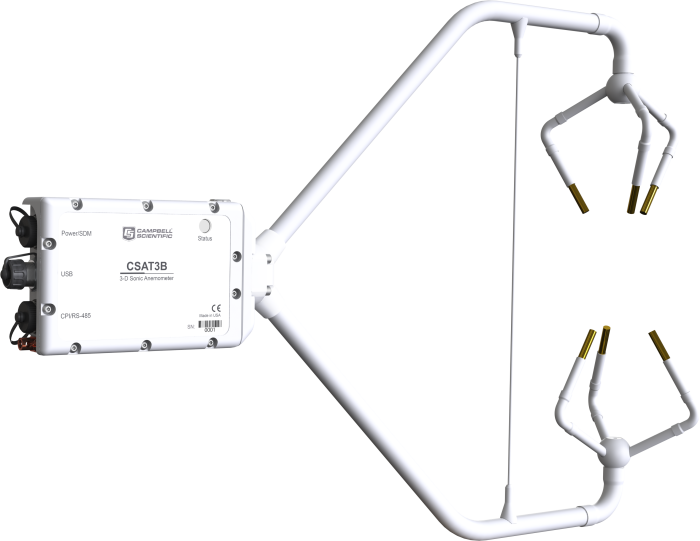

CSAT3B三維超聲風速儀
CSAT3B三維超聲風速儀
CampbellScientific Inc.（CSI）研發的CSAT3B 三維超聲風儀是原來的CSAT3的升級和替換，同樣有渦動相關測量的選擇。它符合空氣動力學設計，具備10cm的垂直測量路徑，采用聲學脈沖測量模式，可以抵御惡劣天氣環境的影響。儀器測量三個正交風（Ux，Uy，Uz），聲速（C），最大輸出頻率100Hz。
最明顯的創新設計就是電子箱的取消。該設計特色使得安裝更加簡便，可以提供更加靈活的儀器安裝位置。
產品特點
u 整合電子箱使得單個硬件更加容易安裝
u 整合傾斜計
u 高精度測量完美用于湍流和渦動相關研究
u 升級設計，在接近傳感器臂的位置有一個符合空氣動力學的薄支撐，使其更加的堅固，提高超聲溫度的準確度
u 數據采集器采樣支持任意在1~100Hz之間的頻率
u 新的CPI通信可用于更加穩健，高的帶寬測量
u 多樣通信選擇包括SDM，CPI，USB以及RS485
u 內部溫度和濕度測量，可以更方便的替換干燥劑
主要技術參數
測量
u 工作范圍：-30~50℃，相當于312~368m/s聲速
u 測量輸出：Ux，Uy，Uz，Ts (ux, uy, uz是風速表軸線上的風分量;Ts是音速溫度，單位是攝氏度)
u 聲速：由3個聲學路徑?jīng)Q定；交叉風影響被修正
u 風向范圍：2.5~357.5°（CSAT3B坐標系中） ；0~360°（定制）
u 過濾帶寬：5,10,20或者25Hz
物理描述
u 測量路徑：垂直10.0 cm 水平5.8 cm
u 路徑角度：60°
u 測量直徑：0.64cm
u 傳感器安裝支臂直徑：0.84cm
u 支撐臂直徑：1.59cm
u 探頭重量：1.45kg
u 風速計整體：60.64*12.2*43.0（cm）
風精確度
u 偏移誤差：Ux、Uy＜±8.0cm/s，Uz＜±4.0cm/s
u 增益誤差：水平±5o內的風速＜讀數的±2%
u 水平±10o內的風速＜讀數的±3%
u 水平±20o內的風速＜讀數的±6%
測量分辨率
n Ux、UY是1mm/s RMS，UZ是0.5mm/s RMS，Ts是±0.002℃RMS（25℃），風向：<0.058°（Ux=UY≤1m/s ）
測量頻率
n 數據采集器觸發：1~100Hz
n 輸出（到電腦）：10,20,50或者100Hz
n 內部自激發頻率：100Hz
內部監測測量
n 更新頻率：2Hz
n 傾角計準確度：±1°
n 相對濕度精確度：±3%（10%~90%），±7%（0%~10%），±7%（90%~100%）
n 面板溫度精確度：±2℃
通信
SDM
n Bit 周期：10μs~1ms
n 線纜長度：7.6米max@10μs bit 周期，76米max@1ms bit 周期
n 地址1~14
n 總線時鐘每次采樣：~200
CPI
n 波特率50 kbps~1 Mbps
n 線纜長度：15米max@1Mbps，122米max@250kbps，853米max@50kbps
n 總線時鐘每次采樣：~300
