車載船舶移動平臺多要素自動氣象站

WXT-MX移動平臺氣象監測系統分為三大塊，供電單元，采集單元，氣象站傳感器變送器單元。功能劃分清晰，結構緊湊，各個單元微型化。

功耗超低，系統整體功耗不足1W，可以實現在相對較小容量供電單元的情況下實現長期穩定工作，滿足載體對于設備輕量化需求。適用于各種車輛浮標船舶等測量載體使用。

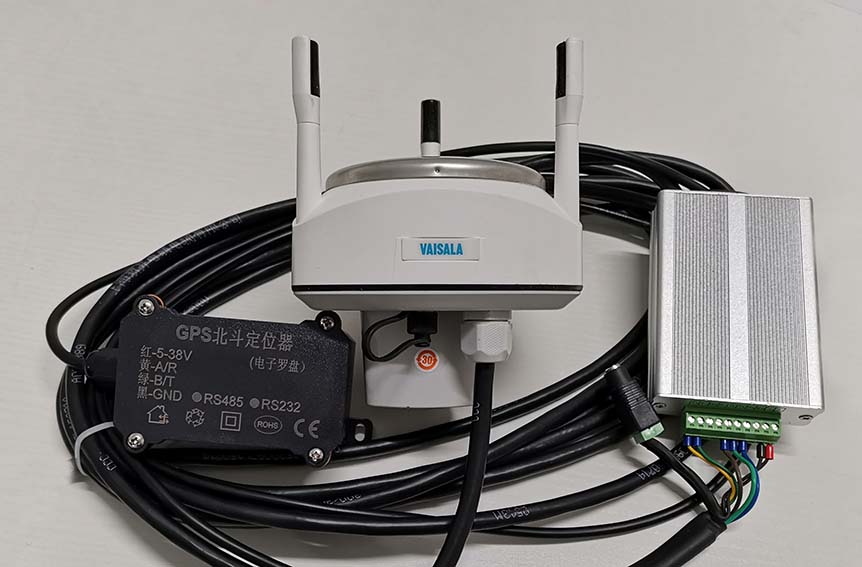

配置非常靈活可選，可選Vaisala系列超聲波多要素自動氣象站是一款結構緊湊的氣象測量儀器，適合于移動的平臺上安裝使用，比如車輛、船舶或浮標。配套KT-DW500北斗GPS羅盤變送器，能夠直接輸出相對風和真實風數據，下列輸出要素用戶可以自由選擇搭配，風速、風向、溫度、濕度、大氣壓、降雨、降雪、冰雹、GPS、航向、行駛速度等。

采集器存儲空間大，功耗低，按照常規1hz頻率，滿足2年以上的數據存儲。同時支持遠程數據下載?？梢噪S時通過網絡遠程下載讀取歷史數據。

隨著人們對氣象數據實時監測的要求越來越高，對于移動應用，相對風和真實風數據是不同的，可使用WXT-MX移動平臺氣象儀，其內置北斗GPS，固態羅盤，傾斜傳感器。 具有RS232、RS485數字輸出，可滿足多種氣象監測的需求。

產品特點：

直接輸出相對風和真實風數據

內置北斗GPS、羅盤、傾斜儀

可拆卸式傳感器監測單元，用戶可現場更換升級

IP68防護等級，滿足浮標安裝要求

功耗超級低，不足1W，更加適合于野外使用

5-32VDC寬電壓

為最大陣風監測提供原始風數據

大容量數據存儲空間，可以保存1年以上數據。

預留網絡接口可無線遠程下載歷史數據，不用出差跑現場或者回收浮標。

成本低、安裝靈活，即可固定安裝，也可移動式安裝使用

通過軟件（PC端）進行儀器設置等

技術參數

大氣壓
范圍:        600~1100 hPa
精確度:        0~30 °C (+32~+86 °F)時±0.5 hPa
-52~+60 °C (-60~+140 °F)時±1 hPa
輸出分辨率:    0.1 hPa, 10 Pa, 0.001 bar, 0.1 mmHg, 0.01 inHg

氣溫
范圍:        -52~+60 °C (-60~+140 °F)
精確度:        ±0.3 °C (0.17 °F)
輸出分辨率:    0.1 °C (0.1 °F)

相對濕度
范圍:        0~100 %RH
精確度:         0~90% RH時±3 %RH
90~100% RH時±5 %RH
輸出分辨率:    0.1 %RH
PTU測量時間間隔:1秒遞增，1~3600s（=60min）

風速
范圍:        0~60m/s
響應時間:    0.25 s
輸出變量:    平均值、最大值和最小值
精確度:        10m/s時±3 %
輸出分辨率:    0.1 m/s (km/h, mph, knots)

風向
方位角:        0~360°
響應時間:    0.25 s
輸出變量:    平均值、最大值和最小值
精確度:        10m/s時±3.0°
輸出分辨率:    1°

降雨量:        最近一次自動或手動重置后的累計值
收集面積:    60平方厘米
輸出分辨率:    0.01毫米（0.001英寸）
野外長期累計精度:高于5%，視具體氣象狀況而定
降雨持續時間:    一旦檢測到有雨滴落下時按每10s遞增計算
輸出分辨率:    10 s
降雨強度:    滑動一分鐘平均值，10秒步進。
范圍:        0~200mm/h（精確度下降時范圍變大）

北斗GPS羅盤

體積：12×6×4（單位CM）

防水等級：IP68

輸出分辨率：300ms

采集器

體積：10×7×2（單位cm）

容量：4g（可擴展32g）

電源：5-32VDC，最大功耗0.5W

接口：RS232/RS422/RS485/全兼容帶隔離

防護：3KV隔離，1500W防雷防浪涌

時間：內置時鐘，可以校準時間

數據：支持多種數據格式，txt文本，csv表格等

電源

太陽能電池板：50W

蓄電池：25AH

12VDC市政電源變送器

線纜

5米專用通訊供電線纜

測量參數配置選型：

WXT-M1(降水)

WXT-M2(風速、風向)

WXT-M3(風速、風向、降水)

WXT-M4(氣壓、溫度、濕度)

WXT-M5(降水、氣壓、溫度、濕度)

WXT-M6(風速、風向、溫度、濕度、氣壓、降水)

WXT-M1-Pro(降水、GPS、羅盤)

WXT-M2-Pro(風速、風向、GPS、羅盤)

WXT-M3-Pro(風速、風向、降水、GPS、羅盤)

WXT-M4-Pro(氣壓、溫度、濕度、GPS、羅盤)

WXT-M5-Pro(降水、氣壓、溫度、濕度、GPS、羅盤)

WXT-M6-Pro(風速、風向、溫度、濕度、氣壓、降水、GPS、羅盤)

WXT-MX(要素可根據用戶需求定制)

WXT-MX移動平臺氣象監測系統手冊簡介下載
