Campbell CSI CR300系列數據采集器
Campbell CSI CR300系列數據采集器
概述
CR300是一款多用途、緊湊型、低成本的測量和控制數據采集器，屬于入門級數據采集器。它擁有豐富的指令集，兼容大多數水文、氣象、環境以及工業方面的傳感器，可以通過多種網絡方式采集數據，并根據更適合用戶的通訊協議進行傳輸。CR300也可以進行本地或遠程的自動化操作，控制和M2M通信，適用于需要長期監測，遠程監控的小型系統。
功能和優勢
內置充電控制器（使用太陽能板或交直流轉換器），可以就地給電池充電
功耗低，節省電源
測量各種模擬電壓或電流傳感器
測量各種脈沖輸出或串行/數字傳感器
通過連接各種通訊設備進行遠程監控
使用Pakbus,Modbus,DNP3以及其他標準協議通訊
發送加密/安全郵件信息和警報
Campbell品質的浪涌和靜電防護
使用USB端口，簡化PC建立連接設置
參數
CPU：ARM Cortex M4, 運行頻率144Mhz
內存：10MB數據存儲，5MB CPU驅/程序，2MB操作系統
時鐘精度：±1分/月
USB microB接口：直連電腦（配置過程中限制電流） USB 2.0 12Mbps
RS232接口：連接RS232通訊設備或者串口傳感器
電池端子對（-BAT+）：連接12V電源輸入或用于UPS模式給蓄電池充電
充電端子對（-CHG+）： 連接16-32V直流電源轉換器或12V或24V太陽能板（10W）
SW12V端子：可控的12V輸出，給傳感器或通信設備供電，500mA@20℃
VX1，VX2端子：傳感器激發或0-5V連續輸出，電阻橋測量或者傳感器供電
6個多用途模擬輸入端子（SE1-SE6）
模擬量功能（SE1-SE6）
模擬量輸入：6個單端或3個差分輸入，量程-100~+2500mV（±34mV ），24位ADC
4-20mA或者0-20mA輸入（只有SE1，SE2支持）
數字I/O功能（SE1-SE4）包括3.3V邏輯電平，用于：
高頻計數（35KHZ）
脈寬調制
中斷和定時器輸入
周期平均測量（20KHZ，取決于振幅）
2個脈沖計數端子（P_SW，P_LL）
P_SW
開關閉合脈沖（150Hz）
高頻計數（35KHz）
P_LL
低頻交流（20KHz）
高頻計數（20KHz）
2個控制終端端子（C1/C2）：C端子可通過軟件設置為數字功能
數字I/O作用包括5V輸出，或者3.3.V邏輯電平，用于
SDI-12
高頻計數（3KHz）
開關閉合（150Hz）
通用狀態/控制
電源5V，3.3V：[email protected]
中斷
串口同步通信Tx/Rx組
規格
模擬電壓精度：精度規格不包括傳感器或測量噪聲。
在0°至40°C時±（0.04％的測量值+偏移量）
在-40°至+ 70°C時±（測量的0.1％+偏移）
最優有效分辨率：23 nV (量程±34 mV, 差分反轉測量 50/60 Hz fN1)
工作溫度范圍：-40° to +70°C
重量: 242 g (8.5 oz)
體積: 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in)

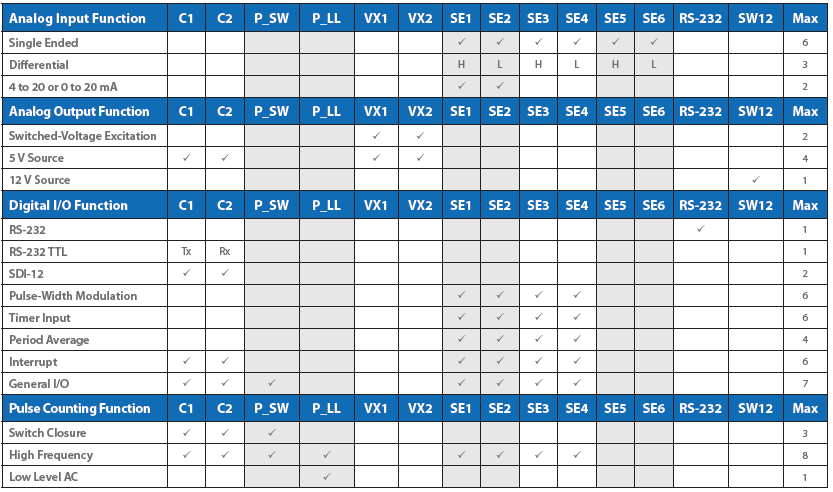

端子功能
（每個端子只可以使用其中的一種功能）
