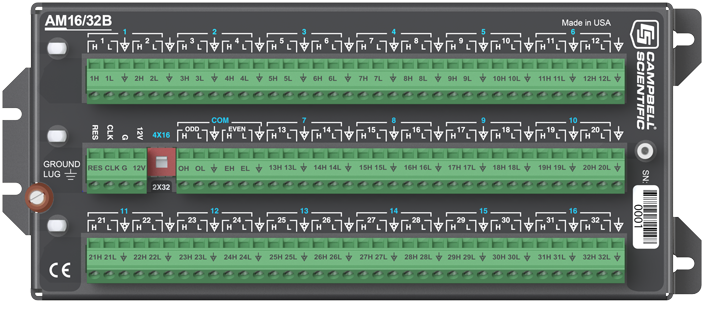

Campbell CSI AM16/32B通道擴展板
Campbell CSI AM16/32B通道擴展板
AM16/32B擴展板增加了數據采集器可以測量的傳感器的數量。AM16/32B可以通過4個復用端口（COM）順序地切換測量16組4線制的傳感器（共64線）。另外，用手動轉換開關可以把AM16/32B切換到2線模式，來順序測量32組2線制傳感器（總數同樣為64線）。
一個數據采集器最多可接六個擴展板，擴展板可兼容的傳感器類型包括熱敏電阻、測壓元件、電位計、張力計、振弦式傳感器、土壤體積含水量傳感器以及土壤水勢模塊（熱電偶的測量建議用AM25T）。在大多數的應用中，數據采集器使用的密封可充電源可為系統提供足夠的供電保障；在不是很頻繁地使用擴展板的情況下，數據采集器可以使用堿性電池供電。AM16/32B的電源主要從數據采集器提供；也可以為擴展板提供一個獨立的電源，但此時它與數據采集器的電源需要共地。
特點
極大擴展數據采集器的傳感器連接數量，提高使用效率
可同時連接32個需要2線的單端或者差分傳感器（如熱敏電阻，半橋）
可同時連接16個需要4線的單端或者差分傳感器（如全橋，4線半橋）
可同時連接48個半橋測量（假設共用激發且橋臂配在數據采集器上）
成本低，性能可靠
主要技術參數
工作環境：-25℃~50℃（標準）；-55℃~ 85℃（低溫?cái)U(kuò)展）；0~95% RH
供電：9.6~16 V DC
電耗：<210μA（靜止?fàn)顟B(tài)）；6mA（激活狀態）
復位電平：
繼電器最大激發時間：20ms
最大開關電流：500mA；開關電流大于30 mA會降低低電壓信號的適應性（偶爾的50 mA可以接受）
尺寸：10.2cm x 23.9cmx 4.6 cm
重量：0.7 kg
