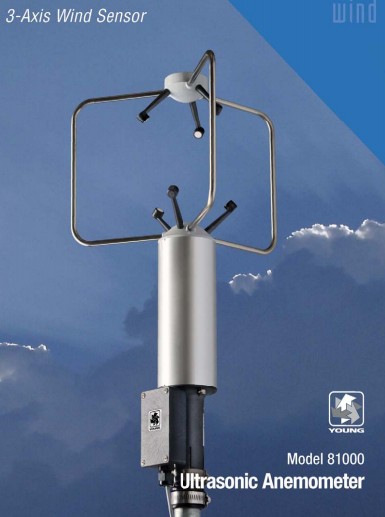

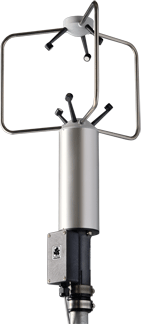

三維超聲波風速儀81000具有電壓和串行輸出功能
三維超聲波風速儀81000無可運動部件，可以提供一個全面的風場描述 。
| 三維超聲波風速儀81000是一種3軸并且無移動部件風傳感器。三維超聲波風速81000有速響應，高分辨率和三維風速測量等特點。三維超聲波風速儀81000具有3對以不銹鋼組成的超聲波收發器，三維超聲波風速儀81000具有耐用，耐腐蝕，性能可靠等特點。每個三維超聲波風速儀81000在出廠前都單獨進行了風洞校準。風測量數據和溫度數據可以在三維超聲波風速儀81000的四個電壓輸出通道上輸出模擬信息。同時提供串行RS- 232和RS- 485輸出。三維超聲波風速儀81000可以直接安裝在標準的1寸鋼管上，無需額外安裝附件。 |
| 技術指標 |
| |
風速 |
| |
|
測量范圍 |
0 to 40m/s |
| |
|
分辨率 |
0.01m/s |
| |
|
閥值 |
0.01m/s |
| |
|
精度 |
±1%±0.05m/s (0 to 30m/s)
±3% (30 to 40m/s) |
| |
風向 |
| |
|
測量范圍 |
0 to 360度 |
| |
|
仰角范圍 |
±60度 |
| |
|
分辨率 |
0.1 degree |
| |
|
精度 |
±2degrees(1 to 30m/s)
±5degrees(30 to 40m/s) |
| |
聲速 |
| |
|
范圍 |
300 to 360m/s |
| |
|
分辨率 |
0.01m/s |
| |
|
精度 |
±0.1%±0.05m/s (0 to 30m/s) |
| |
SONIC溫度 |
| |
|
范圍 |
-50 to +50°C |
| |
|
分辨率 |
0.01m/s |
| |
|
精度 |
±2°C( 0 to 30m/s) |
| |
串行輸出 |
| |
|
串行輸出 |
RS-222 or RS-485
波特率：1200 to 38400
刷新率：4to 32 Hz (用戶可選擇)
User Programmable ASCII output configuration (select from U, V, W, Speed of sound, Sonic Temperature, 2D speed, 3D speed, Azimuth, Elevation) |
| |
|
單位 |
m/s, cm/s, mph, knots, km/h |
| |
模擬電壓輸出（81000） |
4 voltage outputs, o to 5000mV
(Select from U, V, W, Sonic temperature of Speed, Azimuth, Elevation, Sonic temperature) |
| |
電壓輸入（81000V） |
| |
|
范圍 |
0 to 5000mV, V1 & V2
0 to 1000mV, V3 & V4 |
| |
|
分辨率 |
1 part in 4000 |
| |
|
精度 |
±0.1% of full scale |
| |
電源 |
12 to 24 VDC, 110mA |
| |
工作溫度 |
-50 to +50°C |
| |
尺寸 |
56cm high x 17cm radius(3 support arms) |
| |
重量 |
| |
|
傳感器重量 |
1.2kg(2.6lb) |
| |
|
運輸重量 |
4.5kg(10 lb) |
|
| 訂購信息 |
| 81000 |
|
三維超聲波風速儀，電壓和串行輸出 |
| 18824 |
|
電源， 24 VDC, 500 mA |
| 18660 |
|
傳感器電纜, 8 conductor shielded, 22 AWG |
| |
|
|
| 81000V |
|
三維超聲波風速儀，電壓輸入，串行輸出 |
| 18824 |
|
電源, 24 VDC, 500 mA |
| 18660 |
|
傳感器電纜, 8 conductor shielded, 22 AWG |
|
