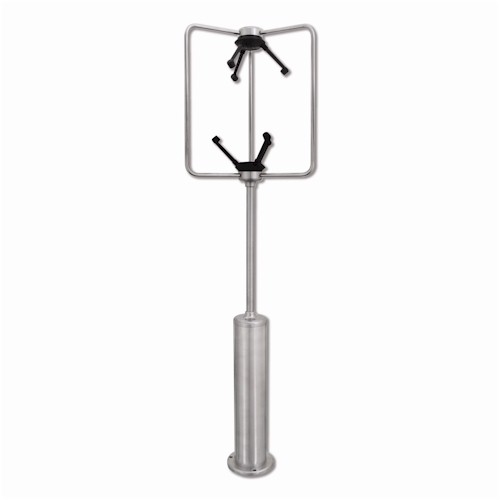

WindMaster PRO 三維超聲風速風向儀

WindMaster Pro是堅固的三維超聲波風速風向儀，能應用于湍流、地面能量平衡和標量通量的研究上。所有這些領域的研究是基于精準的風速平均值和差異值的測量和源于溫度之聲速（SOS）的測量。這尤其真實地測量了使用渦流協方差技術的標量通量。
英國Gill公司應用優化的機械配置和電子處理，將氣流失真和傳感器陰影效應減少到最小。英國Gill公司可為用戶提供產品單獨風洞校準選項。
WindMaster Pro超聲波風速風向儀為32Hz標準輸出，是海洋級316不銹鋼結構材料，最大風速可測量至65m/s。優秀的設計改進提高了垂直方向分辨率和聲速精度，減少了風荷載引起的誤差。新的電子設計使功耗在12V dc時降低到55mA，這在功耗敏感地方應用具有很大的優勢。U、V、W性能由于流量誤差減少得以提高。另外，14位模擬輸出、14位模擬輸入、PRT輸入、法蘭安裝或風洞校準均可另選。

?

WindMaster Pro超聲波風速風向儀關鍵特性??
免維護
不銹鋼結構
U、V、W、聲速和聲溫輸出
32Hz輸出率
增強的垂直方向分辨率
模擬輸入和輸出可另選

?

WindMaster Pro超聲波風速風向儀技術規格

風速
風速范圍?0 – 65 m/s
分辨率??0.01m/s
精度(一般)?1.5%RMS @ 12m/s
精度(定制)?1%RMS @ 12m/s

風向
風向范圍?0 – 359度
分辨率??0.1度
精度(一般)?2度@ 12m/s
精度(定制)?0.5度 @ 12m/s

聲溫
聲溫范圍?-40C ~ +70C
分辨率??0.01C

聲速
聲速范圍?300 ~ 370m/s
分辨率??0.01m/s
精度??0.5% @ 20C

測量
內部采樣率?32Hz
超聲波輸出率?1, 2, 4, 8, 10,16, 20Hz和32Hz
測量單位?m/s, mph, kph, knots, ft/min
格式??UVW、極坐標或NMEA
平均??可設，1~ 3600s

數字輸出
通訊??RS232,422,485
波特率??2400 ~ 115200
格式??ASCII

模擬輸出– 另選
分辨率??14位，?4通道可行
可選范圍?全量程
輸出模式?0-20mA, 4-20mA, 0-5V, +/-2.5V, +/-5V

模擬輸入– 另選
分辨率??14位，?最多4單端或2差分或加PRT100輸入
輸入模式?5V
電源要求
風速風向儀?9-30V DC (55mA @12V DC)

材料
重量??1.7Kg
尺寸??750mm x 240mm
環境
防潮??IP65
工作溫度?-40C ~ +70C
濕度??< 5%="" ~="" 100%="">
降水??最大300mm/hr
EMC??Emission BS EN 61000-6-3
??Immunity BS EN 61000-6-2

?

WindMaster Pro超聲波風速風向儀典型應用
氣象系統

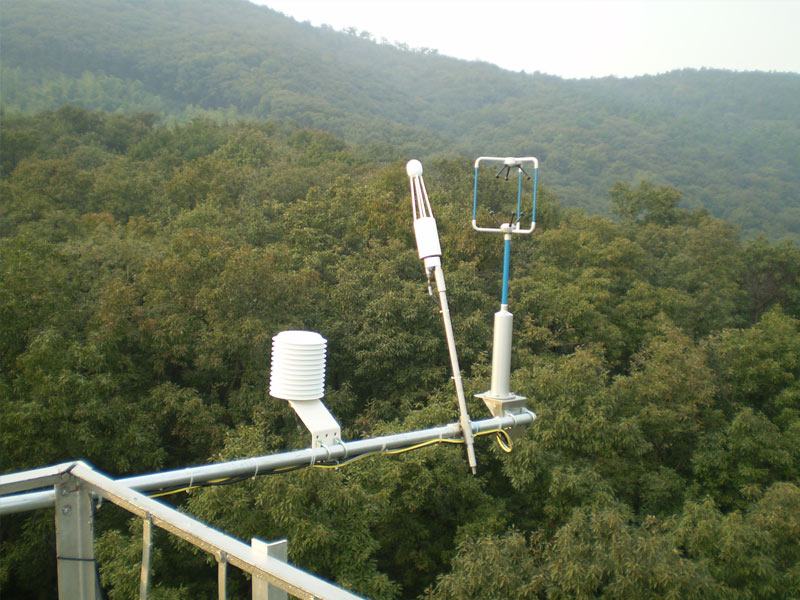

通量系統

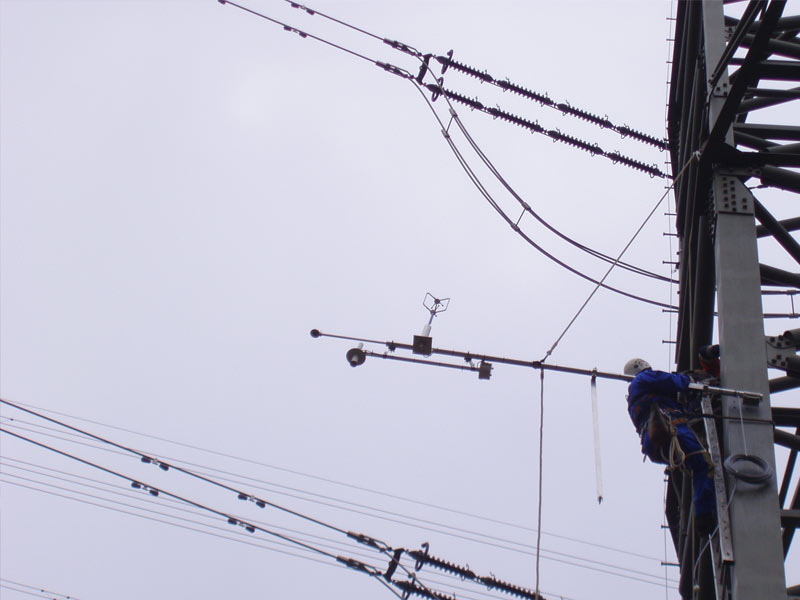

結構安全
風闊線
海洋研究

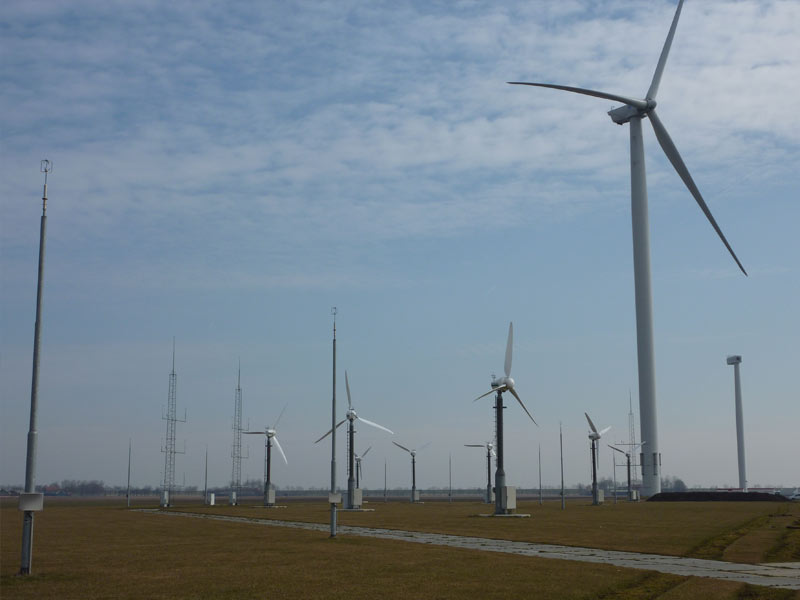

風機風場監測
