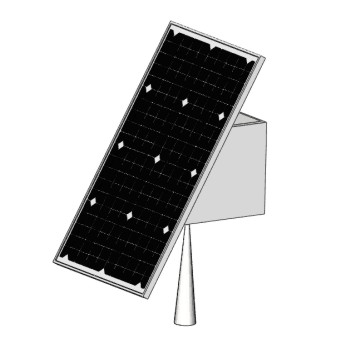

一體式雷達浪高儀

一體化雷達浪高儀WST-LG100是26G高頻雷達式液位測量?jī)x表，測量最大距離可達70米。 天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于非常復雜的測量條件。自帶DC12/24V鋰電池+或太陽能供電，并且一體化雷達浪高儀WST-LG100通過GPRS或RS485 、4-20mA 傳輸數據，選 GPRS 通訊時，使用費用低，只需一張 SIM 卡， 可廣泛應用于各行業的水位測量。

簡介

一體化雷達浪高儀是26G高頻雷達式液位測量?jī)x表，測量最大距離可達70米。 天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于非常復雜的測量條件。自帶DC12/24V鋰電池+或太陽能供電，并且通過GPRS或RS485 、4-20mA 傳輸數據，選 GPRS 通訊時，使用費用低，只需一張 SIM 卡， 可廣泛應用于各行業的水位測量。

原理

高頻微波脈沖發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成液位信號。（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）

特點

一體化雷達浪高儀采用26GHz高頻雷達式水位及自帶鋰電池+太陽能供電、GPRS 通訊，因而具有：

非接觸雷達，無磨損，無污染

天線尺寸小，便于安裝

波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物

幾乎不受腐蝕、泡沫影響

幾乎不受大氣中水蒸氣、溫度和壓力變化影響

高信噪比，即使在波動的情況下也能獲得更優的性能

DC12/24V鋰電池+太陽能供電，可用15天

GPRS或RS485/4-20mA通訊

遠程控制，無人值守

低功耗設計，電池供電時，小于 5mA

盲區小，不受安裝距離限制

特 征：自帶DC12/24V鋰電池+太陽能供電、GPRS 通訊、精度高；抗干擾能力強，不受溫度、濕度及風力的影響；安裝、調試簡單；功耗低

應 用：適用于湖泊、河道、水庫、明渠、潮汐水位、橋梁積水等水位監測

測量范圍：0-70m

過程溫度：（-40~100）℃

測量精度：±10mm

過程連接：PP/不銹鋼

天線材質：不銹鋼

頻率范圍：26GHz

信號輸出：GPRS或RS485/Modbus協議/(4～20)mA/(24)VDC/HART 兩線制

電源： DC12/24V鋰電池+太陽能供電

顯示：可選配
