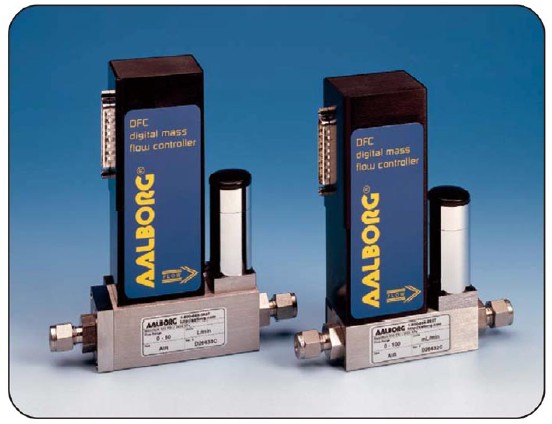

AALBORG DFC數字質量流量控制器
AALBORG DFC數字質量流量控制器
AALBORG DFC數字質量流量控制器
被測氣體分成兩個層流區，一個通過主流量管道，另一個通過毛細管。獨特的設計確保兩個管路里的流體都是層流狀態，因此兩個管路的流量比是恒定的。工作時，毛細管上兩個精確的溫度感應繞組被加熱，當有流量時，被加熱的氣體從上游到下游流動，在兩個感應繞組之間產生了溫差，溫差與電阻的變化成比例關系。
用惠斯頓電橋來測量溫度感應繞組的溫度變化差值?；菟诡D電橋的輸出通過ADC(模數轉換)轉換成12位的數字信號。
微處理器和非易失性存儲器存儲了所有的標定數據，直接控制操作比例電磁閥。這個數字閉環控制系統不斷的比較當前的流量值與設定值，如果與設定值偏離，通過調整閥門進行修正，PID算法運算實現高精確度的控制。根據被測氣體的流量大小輸出0…5VDC或者4…20mA信號。
多氣體標定
DFC可存儲最多10種氣體的標定數據。因此同一臺DFC能實現多種氣體的精確測量。
轉換系數
DFC最多可存儲256種氣體的轉換系數，通過數字接口控制，轉換系數從任何存儲在儀表內的十種氣體標定數據中轉換。
流量報警
通過數字接口，可以編程流量報警的上下限報警。報警狀態可以通過數字接口顯示或者直接關閉閥門。
可編程流量
AALBORG 軟件支持可編程流量模式，最多可執行十段用戶編程。各種流量參數配置包括：斜率、線性上升或下降模式。
自動調整
DFC的自動調整功能允許在實際的操作條件下自動優化控制氣體。在自動調整過程中，自動調整PID值以達到優化目的（最大流量小于80L/min時可用）。
特點：
數字和模擬同時操作；
可編程流量配置；
最多至256單元的多重下降容量；
存儲校準數據最多可達10種氣體；
積算儀顯示氣體總量；
氣體流速過高或過低可報警；
最多可達256種氣體相互轉化；
自動調整最適合的控制響應時間；
自診斷檢測。
