SMP系列智能總輻射表
SMP系列智能總輻射表

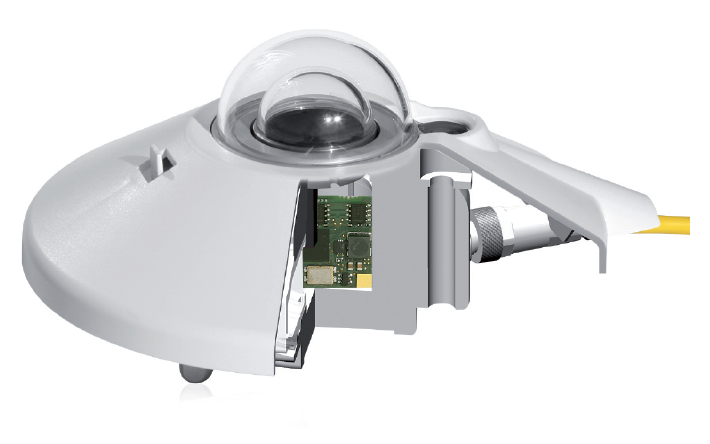

SMP系列智能型短波輻射表是荷蘭Kipp &Zonen公司最新推出的一種用于測量短波輻射的系列產品，配備有智能型接口，能夠提供標準輸出，功耗極低，方便易用。
SMP系列短波輻射表基于Kipp&Zonen經典的CMP系列短波輻射表改進而來，青出于藍而勝于藍，性能優異、工藝精良。相較于以往的CMP系列短波輻射表，SMP系列增加了智能型數字信號處理接口，能夠提供標準化的工業模擬輸出信號。輸出范圍可由程序設定，使得安裝和重復校準變得簡單易用。
通過設置軟件可以方便的獲得儀器型號、序列號、儀器設置、標定歷史記錄、狀態信息等。
智能型探頭的特點：
l 都配有Modbus協議的雙線RS-485接口，接口支持Modbus數據通訊協議，可以直接接入基于RTU、PLC和SCADA的系統以及工業網絡和控制器之中。
l 每種輻射表根據輸出類型分為：
-V 0~1V電壓輸出
-A 4~20mA電流輸出
l 標準化的模擬輸出，確定的量程，無需輸入靈敏度，可方便的現場更換，可以很容易地接入當前絕大多數的數據采集器，。
l 內置溫度探頭，經過數字多項式函數計算，可對熱電堆探測器做溫度靈敏性校正。
l 智能接口使得輸出標準化，降低了響應時間。
l 所有的輸出接口都具有短路和供電反接保護功能。
l 傳感器標配10m高品質電纜。
SMP系列產品的能耗極低，由此內部升溫不會對熱電堆探測器的性能造成影響。傳感器內置水平泡和調平腳墊，使得儀器的安裝十分簡便。即插即用的太陽防輻射罩能夠降低太陽光對儀器本身的加熱，使測量數據更加準確。
目前，CMP系列所有型號都擁有對應的SMP系列的型號，性能指標完全相同。
|
|
SMP3 |
SMP6 |
SMP11/SMP10 |
SMP21 |
SMP22 |
||
|
響應時間（95%） |
18秒 |
18秒 |
5秒 |
||||
|
熱輻射偏移（200W/m2） |
±15W/m2 |
±15W/m2 |
±7W/m2 |
±7W/m2 |
±3W/m2 |
||
|
溫度偏移（5K/hr） |
±5W/m2 |
±4W/m2 |
±2W/m2 |
±2W/m2 |
±1W/m2 |
||
|
年誤差 |
±1% |
±1% |
±0.5% |
±0.5% |
±0.5% |
||
|
線形誤差1000W/ｍ2 |
±2.5% |
±1% |
±0.5% |
±0.2% |
±0.2% |
||
|
方向誤差 （80o，1000W/m2時） |
±20W/m2 |
±20W/m2 |
±10W/m2 |
±10W/m2 |
±5W/m2 |
||
|
靈敏度的溫度依存度 |
±5% （-10~40℃） |
±4% （-10~40℃） |
±1% （-10~40℃） |
±0.5% （-20~50℃） |
±0.5% （-20~50℃） |
||
|
傾斜誤差 |
±3% |
±1% |
±0.2% |
||||
|
靈敏度 |
5~20μV/W/m2 |
5~16μV/W/m2 |
7~14μV/W/m2 |
||||
|
阻抗 |
20~200? |
10-100? |
|||||
|
水平精度 |
1o |
0.5o |
0.1o |
||||
|
工作溫度 |
-40~80℃ |
||||||
|
光譜范圍（50%點） |
310~2800nm |
200~3600nm |
|||||
|
信號輸出 |
0~1V/4-20mA/RS-485 |
||||||
|
最大輻射強度 |
2000W/m2 |
4000W/m2 |
|||||
|
預期日累計誤差 |
±10% |
±5% |
±2% |
±2% |
±1% |
||
