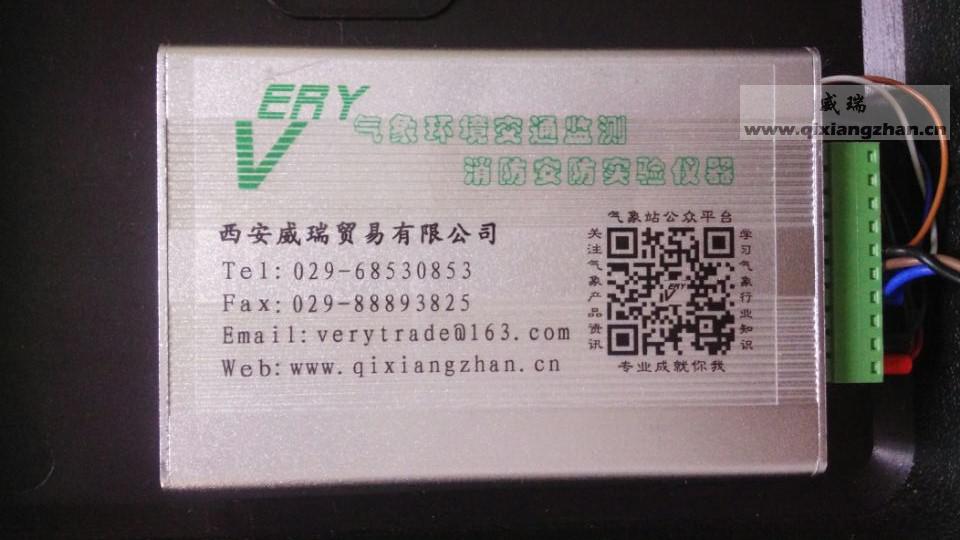

VERY-DB100氣象站數據存儲器

數據記錄儀可以自動分析收到的數據，根據數據特點智能切換使用方式 。 設備使用方法有兩種，分別如下：

1 、 根據命令操作 。 VERY-DB100數據記錄儀串口收到的所有數據會軟件分析 ， 如果數據符合通信協議 ， 數據記錄儀解析數據包內容后 ， 作相應的處理 ， 然后將結果從串口送出。通信過程采用一發一答的方式，即主機主動發送數據到 VERY-DB100數據記錄儀， VERY-DB100數據記錄儀才會發回應答。該方法可以是文件的讀取、寫入和修改；以及文件夾和系統配置等操作。

2 、 直接存儲，如果收到的數據不符合通信協議規范，數據記錄儀會將串口收到的所有數據自動保存到自動生成的文件中 ， 該方法只能保存串口接收到的數據。每次開機啟動，設備會自動建立一個默認的用于存儲的文件。文件名稱為“ MMDDHHMM.txt ” (MM 月份 ， DD 日期 ， HH 小時 ， MM 分鐘 ） 。 改方式下 ， 可以設置是否自動建立文件，已經建立文件的時間間隔或者是否添加時間戳到數據中。

VERY-DB100數據記錄儀內建立三個文件操作的句柄（分別為 0,1,2 ） ，即同時可以打開對 3 個文件 ， 并進行操作 。 其中最后一個文件句柄 2 ， 用于控制直接存儲的文件寫入操作 。 如果用戶同時使用上述直接存儲和命令操作 ， 則應避免使用文件句柄 2 ，否則會影響直接存儲的文件操作，造成數據混亂。

數據記錄儀特點如下：

1 體積小，重量輕，使用方便。

2 功能強大 ， 海量存儲 ， 支持 FAT 、 FAT16 、 FAT32 文件系統 ， 支持帶分區 的SD 卡， 支持 SDHC 標準， SD 卡容量 可達 32G ！

3 讀寫速度快，實時操作系統支持， ARM7 硬件平臺。

4 開放接口，只要使用簡單的協議，就可以進行復雜的文件操作。

5 支持文件夾 建立 操作。

6 工業級電路設計 。 鋁合金外殼，防護更加可靠 ; 全固態電容，穩定可靠 ；TVS 防護 600W ；電源輸入防雷防浪涌 。

7 寬電壓輸入 DC36-DC 6 V ，自動防反接。

8 支持熱拔插，換 SD 卡無需重啟模塊。

9 超高速并行處理算法，使得每秒處理的數據包增大到 10 個以上。

10 內部高精度 內部高精度 內部高精度 內部高精度 RTC RTC RTC RTC 和可充電紐扣電池，自動充電。掉電時間不丟失，設備時鐘可以不加電狀態下穩定工作 1 年以上。

11 全系列串口 全系列串口 全系列串口 全系列串口 （ RS232,RS485,RS422 ） ，智能切換技術，無須跳線或設置。

12 主動數據采集命令 主動數據采集命令 主動數據采集命令 主動數據采集命令 ，命令時間和數據都可以自由設置。

13 定時新建文件，時間可設 定時新建文件，時間可設 定時新建文件，時間可設 定時新建文件，時間可設 。

14 可選自動給數據添加時間戳 可選自動給數據添加時間戳 可選自動給數據添加時間戳 可選自動給數據添加時間戳 。

技術參數

產品名稱：VERY-DB100數據記錄儀

數據通信： RS422 ， RS485 ， RS232 全兼容帶隔離

數據格式： 2400-115200 格式可設（默認： 9600 ， 8-N-1 ）

文件名稱： MMDDHHMM.txt(MM 月份， DD 日期， HH 小時 MM 分鐘）

電 源： DC6-32V 防反接

功 耗：最大 0.5W

重量： 180 克

體積：長： 102mm ，寬： 70mm ，高： 22mm

SD 卡標準：支持 SD 和 SDHC ，容量最大支持 32G

文件格式：默認 *.csv ，可建立任意文件格式

防護技術： 3kV 隔離， 1500W 防雷放浪涌

內置時鐘：內置獨立 RTC （提供串口校時功能）

注意事項

1 、 有 2 個 LED 指示燈 。 LED1 是電源 ， 通電常亮 ， 如果通電不亮 ， 檢查電源正負極是否接反。

2 、 LED 2 是系統狀態指示。缺 SD 卡，或者卡故障，可以格式化卡后重試。工作中待機狀態： LED 2 間隔 2S 閃爍一次。工作中收到數據處理： LED 2 高速閃爍。

3 、通電狀態下，長按按鈕 5S ，波特率參數恢復默認設置，重新上電配置生效。

4 、 RTC 電池檢查周期：建議 1 年檢查一次。
