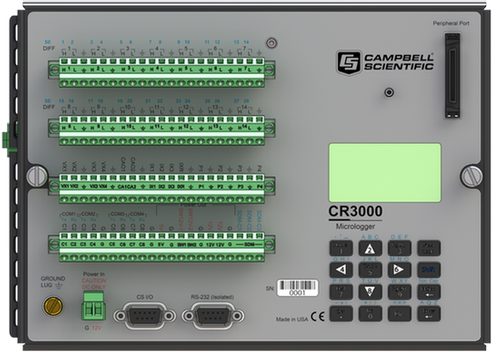

CR3000 數據采集器

采集器的測量組成包括：控制電路，通訊端口，鍵盤顯示器，電源，手動傳輸。采集器的功耗很小，在野外可以由一個支流電源供電。

特點

※ 程序執行頻率可達到100Hz

※ 16位數模轉換

※ 16位微型控制器，32位內部CPU

※ 溫度補償實時時鐘

※ 隨著時間過去和溫度的變化，系統可后臺標定

※ GDT輸入保護

※ 數據存儲為表格格式，包含時間和記錄號碼

※ 4M內存

※ 電池支持的SRAM和時鐘確保當CR3000與電源斷開后，程序和數據不會丟失，時鐘保持精確時間

※ 4個獨立的COM端口或者SDI-12測量串口傳感器

傳感器連接

模擬輸入：28個單端通道，14個差分通道，電壓測量；16位分辨率，5組軟件選擇電壓范圍

連續脈沖通道：4個24位脈沖通道測量開關量，高頻脈沖，或者低位交流

數字控制口：8個多功能數字控制口，包括數字控制輸出，接口，連續脈沖，開關量，頻率/周期測量，定時采集，SDI-12通訊，115.2kbps串口傳感器通訊。3個附加SDM設備測量端口。

連續模擬輸出：2個連續模擬輸出，提供電位顯示或者比例控制器

開關激發輸出：4個開關電壓輸出和3個開關電流輸出，為比率傳感器/橋測量提供精確激發

連接電源：連續5伏和12伏端子，可連接傳感器和非Campbell設備，2個12伏端子控制程序。

惡劣環境操作

標準操作范圍是－25～50℃；可擴展至－40～85℃。CR3000 機盒采用干燥劑保護，防止?jié)駳饣蛘咂渌廴疚铩?span>

數據存儲能力

CR3000 提供4M閃存，主要存儲操作系統，電池支持的SRAM4M內存提供給CPU，程序存儲，數據存儲。數據存儲為表格形式，通過CFM100以及CF卡可以把CR3000的存儲能力增加。

采集器程序

CR3000使用CRBasic進行編程?？梢允褂?span>Short Cut程序生成器或者CRBasic編輯器創建CR3000的程序，通過4個簡單的步驟即可使用Short Cut程序生成器完成CR3000的編程，它可以支持Campbell所有的傳感器。CRBasic編輯器使用Basic的靈活程序結構創建更多的 CR3000 程序，Short Cut程序生成器可以被輸入到CRBasic編輯器里面增加指令，或者提供Short Cut支持的其它功能。Short Cut和CRBasic編輯器在PC400和LoggerNet數據采集器軟件中都是可應用的。

通訊協議

CR3000支持PAKBUS協議，PAKBUS網絡具有分布式路由功能，可以連續的評估連接。連續評估連接可優化傳輸?shù)臅r間，在傳輸失敗的情況下，允許自動開關去配置一個備份路由。

通訊

兼容的無線電通訊選項包括以太網，電話調制解調器（固定電話和移動電話），無線電電臺，短程拖拽調制解調器，微型傳輸，以及多種調制解調器。在PC上或者在采集器的面板顯示器上，可以現實實時數據和歷史數據，并且可以把這些數據繪制成圖形。通過一個RS-232電纜或者一個CSI/O 口和SC32B接口把PC和CR3000連接起來。

用戶還可以通過 CF 卡來傳輸程序/數據。CFM100 是用來支持存儲程序/數據的存儲卡模塊，一個SanDisk ImageMate讀卡器可以把PC中的程序/數據下載到存儲卡中。

通道擴展

SDM測量

SDM是可設定地址的外圍同步測量設備，它可以擴展CR3000的測量和控制能力。例如，SDM可應用到增加控制端口，模擬輸出，脈沖記數通道，時間間隔測量，甚至一個CANbus接口到用戶的系統中。通過專用的SDM端口，多種SDM設備可以連接到一個CR3000數據采集器上。

擴展板

通過擴展板可以增加測量模擬輸出傳感器的數量，這些傳感器連接到擴展板上，然后把擴展板連接到CR3000上。幾個獨立的擴展板可以連接到一個CR3000數據采集器上，CR3000可以兼容AM16/32B和AM25T擴展板。

電池選項

含電池底座，堿性電池選項，堿性電池盒包括10個D-cell電池，在20℃的環境溫度下，具有10安時的功率?？沙潆婋姵剡x項可以提供一個7安時的鉛蓄電池，可以通過車載充電器，太陽能板，或者交流電源進行不間斷充電。如果通過一個交流電源充電，110伏交流充電器是提供給美國用戶的，或者是美國意外使用110伏交流電的國家，100～240伏交流充電器也是可以使用的

CR3000 規格

模擬輸入：（SE1-SE28或者DIF1-DIF14）

14個差分（DF）或者28個單端（SE）電壓測量是單獨配置的。電阻搭橋測量，熱電偶測量以及頻率測量可使用所有的模擬輸入通道，通過 AM16/32 和 AM25T 擴展板擴展模擬輸入通道。

范圍，分辨率：16為基本分辨率，DF測量分辨率是基本分辨率的一半。

輸入范圍(mV)	基本分辨率(μV) DF	分辨率(μV)
±5000	167	83.33
±1000	33.3	16.67
±200	6.67	3.33
±50	1.67	0.83
±20	0.67	0.33

精度：±（0.04%讀數＋偏移），0～40℃

±（0.07%讀數＋偏移），-25～50℃

±（0.09%讀數＋偏移），-40～85℃（僅－XT）

測量速率：包括250μs的工程單位轉換時間，因為電壓測量，CR3000使輸入信號一體化。

綜合型號	綜合時間	設置時間	標準測量	總時間分辨率
250	250μs	200μs	~0.7ms	~1.4ms
60Hz過濾	16.67ms	3ms	~20ms	~40ms
50Hz過濾	20.00ms	3ms	~23ms	~46ms

輸入電壓噪音：在±20 mV 輸入范圍電壓范圍內的 DF 測量，數字方案支持更高的范圍。

250μs：0.4μV

RMS50/60Hz：0.19μV RMS

普通模式范圍：±5V

DC直流普通模式衰減：＞100dB

正常模式衰減：70dB@60Hz當使用60Hz衰減時

持續輸入電壓 W/O損耗：最大±16VDC

輸入電流：正?！?span>1nA，最大±6nA在@50℃；±120nA@85℃

輸入阻抗：正常20Gohms

內置基準精確熱敏電阻（熱電偶測量）：

THERMISTOR (for thermocouple measurements):

±0.3℃，5～50℃

±0.8℃， -40～85℃（僅-XT）

平均測量周期：28個單端模擬輸入中的任何一個都可以用來測量平均周期，精度是±（0.01% 讀數＋分辨率）

輸入振幅和頻率：

電壓增加	范圍代碼	信號（峰到峰） 最小(mV)2 最大 (V)2		脈沖W 最小 (μs)	最大頻率 (kHz)3
1 mV	1000	200	10	2.5	200
5 mV	200	20	2	5.0	100
20 mV	50	5	2	10.0	50
50 mV	20	2	2	25.0	20

模擬輸出（Vx1-Vx4，Ix1-Ix3，CAO1，CAO2）

4個開關電壓和3個開關電流輸出，2個連續電壓輸出，主動開關輸出僅在測量期間。

	范圍	分辨率	電流源	電壓
Vx:	±5V	0.17mV	Current	N/A
CAO:	±5V	0.17mV	±15mA	N/A
Ix:	±2.5mA	0.08μA	N/A	±5V

Vx & CAO 精度：

±（0.04%設置＋0.5mV），0～40℃

±（0.07%設置＋0.5mV），-25～50℃

±（0.09%設置＋0.5mV），-40～85℃（僅-XT）

Ix 精度：

±（0.1%設置＋0.5μA），0～40℃

±（0.13%設置＋0.5μA），-25～50℃

±（0.15%設置＋0.5μA），-40～85℃（僅-XT）

Vx頻率掃描：開關輸出提供一個可編程的掃描頻率，0～5V的激發變送器。

電阻測量

測量類型：CR3000提供4線和6線全橋測量，2線，3線和4線半橋測量。精確的雙重極性電壓激發或電流激發消除了直流誤差。當用于反向激發時，2個要素可以減少偏移量。

電壓激發精度：至少1000mV的激發電壓。

±（0.02%讀數＋偏移）/Vx，0～40℃

±（0.025%讀數＋偏移）/Vx，-25～50℃

±（0.03%讀數＋偏移）/Vx，-40～85℃

電流激發精度：不包括橋電阻誤差，至少1mA的激發電流。

±（0.02%讀數＋偏移）/Ix，0～40℃

±（0.025%讀數＋偏移）/Ix，-25～50℃

±（0.03%讀數＋偏移）/Ix，-40～85℃

脈沖計數器（P1-P4）

4個單獨輸入的脈沖端口，可以測量開關量，高頻脈沖，或者低位交流電。每個輸入為獨立24位計數器（16.8×10 記數）

開關量模式：

最小開關關閉時間：5ms

最小開關開啟時間：6ms

最大彈起時間：1ms打開w/o

高頻脈沖模式：

啟動電壓：1.2μs的時間常數下的輸入過濾后從0.9V到2.2V。

最大輸入電壓：±20V

最大輸入頻率：250kHz

低位交流電模式：內部AC耦合消除了DC偏移直至±0.5V。

輸入滯后：16mV@1Hz

最大交流輸入電壓：±20V

最小交流輸入電壓：

正弦波(mV RMS)	范圍(Hz)
20	1.0～20
200	0.5～200
2000	0.3～10,000
5000	0.3～20,000

數字控制端口（C1-C8，SDM）

8個數字控制端口(C1-C8)具有多種控制功能，包括數字控制輸出，數字控制中斷，脈沖記數，開關量，頻率/周期測量，定時，SDI-12通訊。獨立的異步通訊端口(UARTs)成對，C1-C2，C3-C4，C5-C6，C7-C8可連接4對獨立的Tx/Rx串口傳感器。

輸入狀態：高，3.8～5.3V；低，-0.3～1.2V

輸入滯后：1.4V

輸入阻抗：100kohms

最高頻率：400kHz

最大開關量頻率：150Hz

輸出電壓（無負載）：高，5.0V±0.1V；低，<0.1

輸出阻抗：330ohms

附加數字端口：SDM-C1，SDM-C2，SDM-C3用來測量SDM設備

12V開關（SW12V）

程序控制下的2個獨立的12V開關，熱熔電流=900mA@20℃, 650mA@50℃，360mA@85℃。

CE認證

標準認證：BS EN61326:2002

通訊

RS-232端口

9針：DCE（光電隔離）連接至計算機或者與非CSI調制解調器連接

COM1～COM4：四對對立的Tx/Rx控制端口（非光電隔離）

波特率：從300～115.2kbps可選擇

格式：7，8 數據位；1，2停止位；奇數，偶數，或者無奇偶

CSI/O端口：CSI外圍設備接口

SDI-12：數字控制端口1，3，5，7是獨立配置的，每個端口最多可連接 10個SDI-12傳感器

SDM端口：CSI同步設備測量端口

外圍端口：CFM100接入CF卡端口

系統

程序執行間隔：10ms～0min. @10ms增量

處理器：Renesas H8S 2674（16位CPU，32位內核）

內存：2M操作系統；4M電池支持的SRAM供CPU，程序存儲，數據存儲

時鐘精度：±3分種/年

系統電源

電壓：10～16VDC

一般電流消耗：

睡眠模式：mA

1Hz采樣頻率（一個快速SE測量）：3mA

100Hz采樣頻率（一個快速S 測量）：10mA

100 Hz Sample Rate （一個快速SE測量w/RS-232通訊）：38mA

顯示器：1mA電流消耗

背景燈：42mA電流消耗

內部電池：10Ahr堿性電池或者7Ahr可充電電池。1200mAhr鋰電池給時鐘和SRAM提供電源，可使用三年。

外部電池：12VDC

物理規格

尺寸：24.1×17.8×9.6 cm，端子板延伸2.2cm，端子板蓋板延伸4.0cm

重量：1.6kg；3.8kg，含堿性電池底座；4.8 kg，含可充電電池底座
