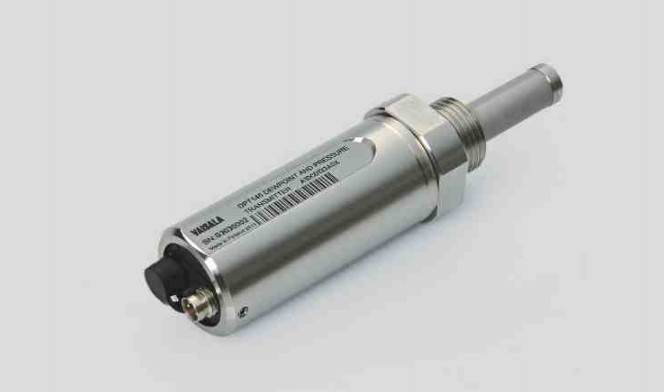

DPT145濕度密度多參數變送器(SF6氣體用)

測量參數

露點
壓力
溫度

-50...+30°C(-58...+86°F)
1...10bar(14.5...145psi)
-40...+80°C(-40...+176°F)

計算參數

標準化為20°C(68°F)條
件下的壓力值(密度)

1...12bar(14.5…174psi)

SF6或SF/N2混合密度
根據體積濃度計算的ppm水分值
轉化為大氣壓的露點值

0...100kg/m3
40...40000ppm
-65…+30°C(-85...+86°F)

性能

露點準確度
露點穩定性
溫度為23°C(73.4°F)時的壓力準確度
壓力溫度依賴性

±3°C(±5.4°F),參見下圖
五年常規漂移小于2°C(3.6°F)
±0.4%全量程
±0.1%全量程/10°C(18°F)

壓力穩定性
溫度準確度
0...40°C(+32...+104°F)
-40...80°C(-40...+176°F)

五年常規漂移小于1%全量程

±0.5°C(±0.9°F)
±1°C(±1.8°F)

密度準確度(高純SF6,1...10壓力)
0...40°C(+32...+104°F)

±1%全量程

-40...+60°C(-40...+140°F)
常規PPM準確度(5...1000ppm,7bar)

±2.2%全量程
±(7ppm+讀數15%)

傳感器響應時間：
壓力響應時間
在溫度20°C壓力1bar條件下露點響應時間*
63%[90%]
-50->-10°CTdf
-10->-50°CTdf

<1s

5s[10s]
10s[2.5min]

*與系統平衡有關的響應時間通常更長一些。

工作環境

電子器件工作溫度
工作壓力
相對濕度
被測氣體

-40…+60°C(-40...+140°F)
0…50bar(0…725psi)
0...100%
SF6,SF6/N2混合氣

輸出

數字輸出
連接器

RS-485,非隔離型,維薩拉協議
4針M8型

一般參數

傳感器
工作電壓

傳感器維薩拉MPS1多參數傳感器
15...28VDC

寒冷溫度下(-40...-20°C(-40...-4°F))為20...28VDC

正常測量過程中的供電電流
自診斷過程中
外殼材質
外殼防護等級

20mA
脈沖電流300mA
AISI316L
IP65(NEMA4)

連續戶外使用需采用室外防護罩

儲藏溫度范圍
僅限變送器
運輸包裝
機械接口

-40…+80°C(-40...+176°F)
-20…+80°C(-4...+176°F)
DILODN20,ABBMalmkvis,或
阿爾斯通G1/2”兼容型連接頭

所有接口均在廠內進行過氦氣泄漏檢測

尺寸圖
重量(包含DILO接頭)

參見文檔B211165EN-A
765克(27.0盎司)

符合EMC標準EN61326-1,控制與實驗室用電子測量設備-EMC要求

I工業環境,測試等級
EN/IEC61000-4-2,靜電放電
EN/IEC61000-4-3,射頻場抗干擾性
EN/IEC61000-4-4,電快速瞬變
EN/IEC61000-4-5,浪涌

EN/IEC61000-4-6,感應射頻抗干擾性

機械振動
EN/IEC60068-2-6,Fc正
弦振動

8kV導體/15kV空氣
10V/m(80MHz-4.2GHz)
±2kV電源與信號
±2kV電源線-地/±1kV信號線-
地和電源線-線
10Vemf功率線,數字
輸出

每軸±6g,5-500赫
茲掃描60分鐘,3-軸
