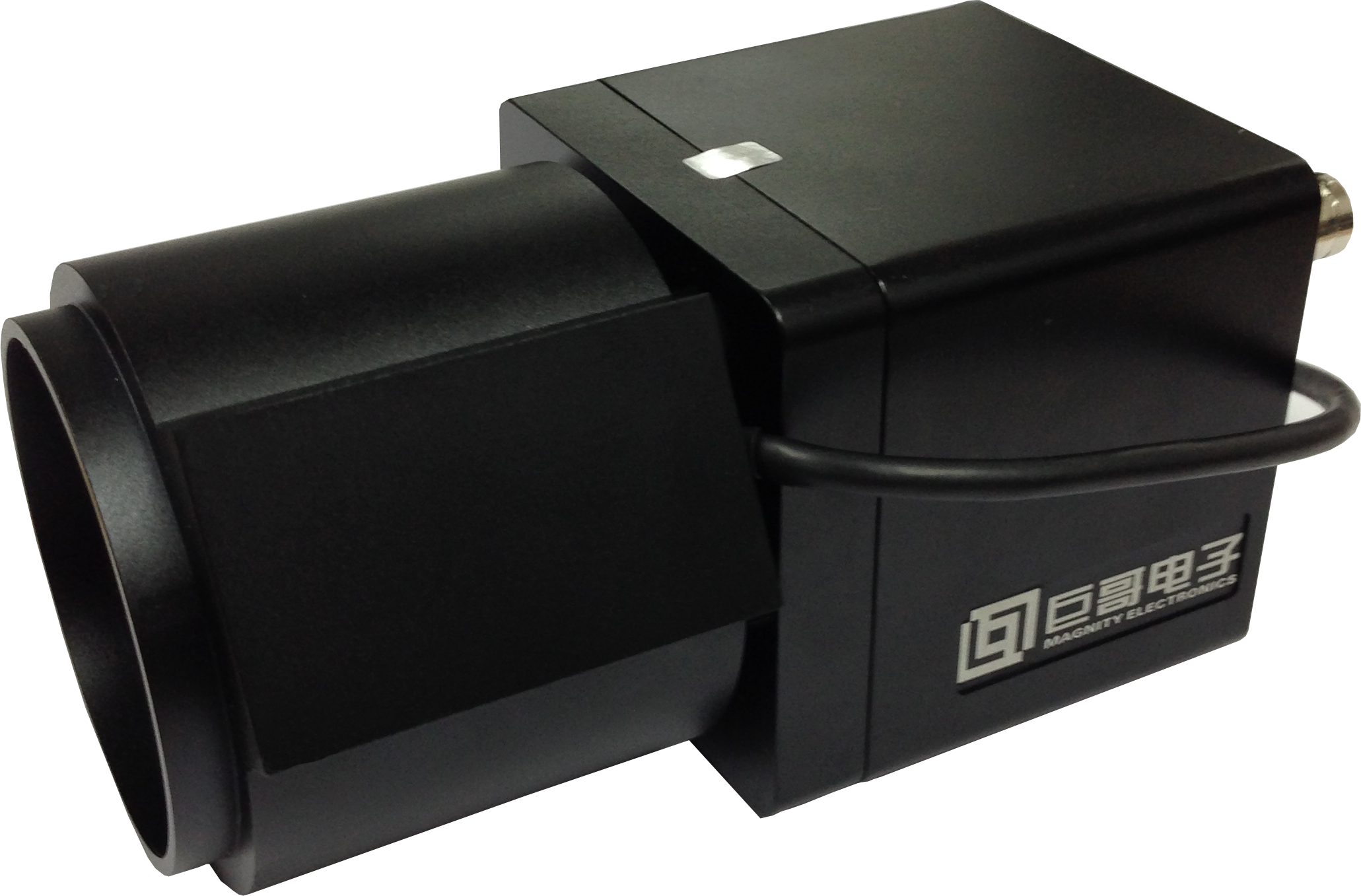

巨哥MAG32在線式紅外熱像儀 在線體溫監測檢測篩查儀器熱像儀
巨哥MAG32在線式紅外熱像儀 在線體溫監測檢測篩查儀器熱像儀
MAG32在線式熱像儀采用進口384*288,17μm非制冷焦平面探測器并融合多種創新技術，具有極高的圖像清晰度和溫度靈敏度，實現低功耗無TEC操作，體積小巧，易于集成，可廣泛應用于工業檢測、研發、在線檢測等各個領域。
|
巨哥 MAG32 在線式紅外熱像儀采用進口384×288，17μm非制冷焦平面探測器 更好地空間分辨率，觀測細節、觀測距離都得到更好擴展 |
|
| 巨哥 MAG32 在線式紅外熱像儀50Hz全幀頻輸出，快速變化亦能捕捉 | |
| 可滿足多種測溫需求，zui高測溫可達2000℃ | |
| 創新DDE數字細節增強技術，在溫度范圍大的場景中，仍能很好地分辨圖像細節 | |
| 提供專業版在線分析軟件并提供SDK，可實時測量也可錄制溫度流視頻回放分析 | |
| 標配15mm鏡頭，可選配其他焦距鏡頭，從微距到長焦，一應俱全 |
技術參數：
| 探測器 | |
| 探測器類型 | 非制冷焦平面 |
| 波長范圍 | 7.5~14μm |
| 像素?cái)?shù) | 384×288 |
| 像素尺寸 | 17μm |
| 幀率 | 50Hz |
| 測溫性能和圖像性能 | |
| 測溫范圍 | 參見下節“MAG32系列熱像儀測溫分檔” |
| 測溫精度 | |
| 熱靈敏度(NETD) | |
| 視場角 | 參見下節“MAG32系列熱像儀視場角分檔” |
| 角分辨率 | |
| 調焦方式 | 電動/手動，電動鏡頭支持自動對焦，實時顯示圖像銳度以輔助人工對焦 |
| 清晰成像范圍 | 0.3m~∞，部分型號鏡頭近端距離略大 |
| 發射率黑背景溫度校正 | 根據輸入發射率和背景溫度自動校正，發射率0.01~1可調 |
| 濾光片或窗口透過率校正 | 根據輸入透過率自動校正 |
| 大氣透過率校正 | 根據氣象參數自動計算大氣透過率并校正溫度 |
| 鼠標測溫 | 實時顯示光標點溫度 |
| 測溫模式 | 支持全局高低溫追蹤、全局平均溫度、點、線、矩形、圓、橢圓、多邊形等多種測溫模式，zui多可添加100個測溫對象。所有測溫對象可獨立設報警閾值范圍、采樣周期、繪制歷史溫度曲線圖 |
| 高低溫報警 | 控制端聲光報警，并記錄日志，觸發報警時可自動存儲溫度數據和圖像快照。相機端報警輸出電平指示 |
| 輔助溫度分析 | 相對溫度分析、溫度直方圖分析，歷史溫度曲線圖，線上溫度曲線圖 |
| 圖像凍結 | 支持 |
| 顯示增強 | 自動拉伸，帶DDE，圖像亮度對比度可調，支持手動平臺拉伸 |
| 調色板 | 白熱、黑熱、鐵紅、彩虹等10種 |
| 電子倍焦 | 2X、4X、全屏顯示 |
| 數據存儲 | |
| 報告生成 | Word格式，帶內容選擇向?qū)? |
| 測溫對象 | 測溫對象配置可存儲到文件，可從文件讀取。每個對象的代表性溫度（例如zui高溫度）數據可保存到文件 |
| 溫度數據保存 | 自定義MGT格式可用離線分析軟件處理，CSV格式可用EXCEL查看 |
| 溫度數據流保存 | 自定義MGS格式，可限制zui大尺寸 |
| 溫度數據流回放 | 回放帶時間戳，可調節播放速度、凍結、循環播放，播放時可進行圖像處理，可輸出超分辨率圖像 |
| 紅外圖像保存 | BMP或JPG格式，可選帶標記信息或不帶標記信息 |
| 視頻保存 | MPEG壓縮，可選是否帶用戶標記信息，可限制zui大尺寸 |
| 運行日志 | 自動記錄，自動保存 |
| 網絡連接 | |
| 數據接口 | 100M以太網，支持RTSP、ONVIF、HTTP、FTP、TCP、UDP、IP、DHCP、ARP、ICMP等協議 |
| IP分配 | 動態IP和靜態IP，控制端集成DHCP Server |
| 組網方式 | 熱像儀和電腦直連；通過局域網連接；熱像儀在局域網內組播或廣播等 |
| 心跳機制 | 支持 |
| 環境參數 | |
| 工作溫度 | -30~60℃，參見下節“MAG32系列熱像儀測溫分檔” |
| 儲存溫度 | -40~80℃ |
| 濕度 | ≤85%（非冷凝） |
| 外殼防護等級 | IP54 |
| 沖擊 | 25G，IEC68-2-29 |
| 振動 | 2G，IEC68-2-6 |
| 電磁兼容 | 符合CE/FCC標準 |
| 電氣接口 | |
| 溫度數據 | 100M太網， RJ45接口 |
| 模擬視頻 | NTSC/PAL，帶測溫區域顯示，BNC接口 |
| 串口 | RS232，可控制云臺 |
| I/O | 輸入FFC觸發、抓圖觸發、檢測觸發等，輸出報警指示 |
| 調焦馬達驅動 | 支持 |
| 電源 | 電源適配器輸入AC 100 ~240V，輸出DC 12V/1.25A，使用帶自鎖航空插頭 |
| 功耗 | 2.0 W |
| 物理屬性 | |
| 尺寸 | 64(L)x65(W)x62(H) |
| 重量 | 0.28kg（不含鏡頭） |
| 安裝接口 | UNC 1/4-20 標準三腳架接口, M3 螺紋接口 |
測溫分檔表>>
| 型號 | 測溫范圍 | 幀率 | NETD | 測溫精度 | 標定環境溫度 | 說明 |
| MAG32AT | 20~45℃ | 25 Hz | <40 mK | 0.5℃ | 0~40℃ | 人體測溫型 |
| MAG32 | -20~150℃ | 50 Hz | <60 mK | 2℃或2% | -10~50℃ | 常規型 |
| MAG32 | -20~300℃ | 50 Hz | <100 mK | 2℃或2% | -10~50℃ | 中溫型 |
| MAG32HT | 20~500℃ | 50Hz | 150mK | 2℃或2% | 0~50℃ | 中高溫型 |
| MAG32HT | 150~1000℃ | 50 Hz | 2% | 0~50℃ | 高溫型 | |
| MAG32HT | 250~1600℃ | 50 Hz | 2% | 0~50℃ | 高溫型 | |
| 其余測溫范圍請 | ||||||
視場角分檔表>>
| 焦距 | 視場角 | 角分辨率 | 人體探測/識別/辨認距離 | 車輛探測距離 |
| 6.5mm | 56.6°×42.8° | 2.6 mrad | 240m/60m/30m | 540m |
| 10mm | 37.4o×28o | 1.7 mard | 370m/90m/50m | 800m |
| 15mm | 26o×20o | 1.13 mard | 540m/140m/70m | 1100m |
| 25mm | 15o×11.5o | 0.68 mrad | 850m/210m/110m | 1700m |
| 40mm | 9.4o×7.1o | 0.43 mrad | 1300m/320m/160m | 2400m |
| 60mm | 6.3o×4.7o | 0.28 mrad | 1800m/440m/220m | 3200m |
| 100mm | 3.7o×2.8o | 0.17mard | 2600m/640m/320m | 4400m |
