產品說明書 中文

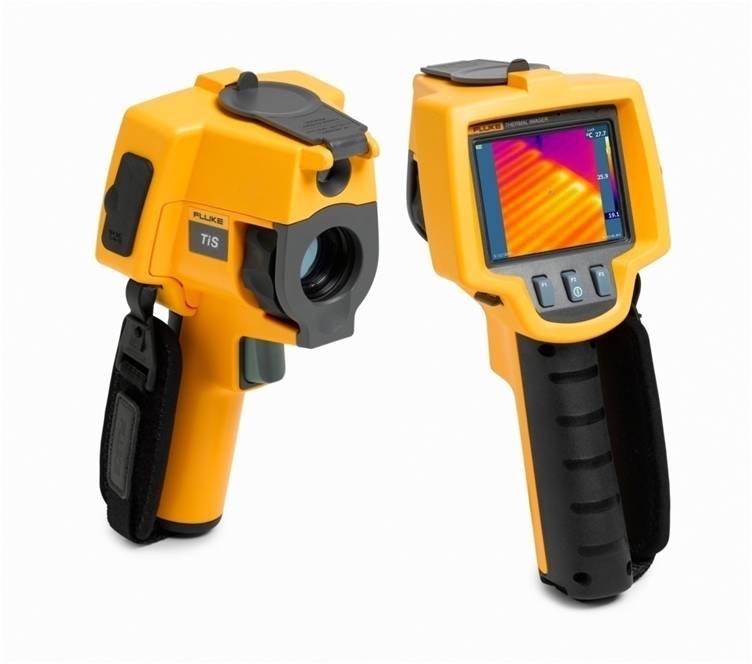

Fluke 非常自豪的宣布推出一款基本型熱像儀，可快速、方便而準確的判斷和解決故障?，F(xiàn)在，具有價值意識的工程師可通過一款工程化的熱像儀享有 Fluke 一貫的高質量、耐用性和高性能。 Fluke TiS熱像儀不但是同等價位中具有最高性能的熱像儀，而且是最經濟的熱像儀。 Fluke TiS熱像儀，是同等價位中具有最高性能的熱成像照相機。所以，無論您是設備維護人員、設備檢修人員、節(jié)能檢測人員，還是生產或品質檢驗人員，F(xiàn)luke TiS熱像儀都是能夠幫助您判斷隱蔽的電氣連接和負載問題，或產品質量問題的理想工具。
絕大多數用戶均可承受的價格
同等價位中分辨率最高(120x120)
同等價位中唯一一款多功能、手動聚焦熱像儀。
同等價位中屏幕最大(3.7”)。比同類熱像儀屏幕大 30%。
長電池壽命，可工作約 4 個小時
堅固的機身，可承受 2 m 跌落試驗。
贏得大獎的人類工程學設計。
使用簡單 － TiS熱像儀為設備工程師、質量工程師提供必要工具。
享有盛譽的 Fluke 品牌質量。
| 詳細技術指標 |
| 溫度 | | 溫度測量量程( -10 °C以下未經校準) | -20 °C ～ +100 °C | | 溫度測量準確度 |
|
|
| 成像性能 | | 像頻 | 9 Hz 刷新率 | | 探測器類型 | 120 X 120 焦平面矩陣，非制冷微測輻射熱計 | | 熱靈敏度(NETD) | ≤ 0.1 °C @ 30 °C | | 紅外頻帶 | 7.5 μm ～ 14 μm | | 標準紅外鏡頭類型 | FOV：17° x 17°
空間分辨率：(IFOV) 2.50 mRad
最小焦距：15 cm |
|
| 圖像顯示 | | 調色板 | 鐵紅、彩虹色和灰度 | | 強度和跨度 | 平滑自動縮放、鎖定強度和跨距 | | 最小跨度(自動模式) | 5 °C | | 圖像捕獲、檢查和保存方法 | 單手照相、檢查和保存操作 | | 存儲介質 | SD 存儲卡(2 GB 存儲卡可保存至少 1200 幅全輻射(.is2)
IR 圖像注釋，或 3000 幅基本位圖(.bmp)圖像，通過隨儀器提供的多格式 USB 讀卡器傳輸至 PC。 | | 文件格式 | 非輻射(.bmp)或全輻射(.is2)，非輻射(.bmp)圖像文件不需要分析軟件 | | 采用 SmartView® 軟件導出的文件格式 | BMP、DIB、GIF、JPE、JFIF、JPEG、JPG、PNG、TIF 和 TIFF | | 存儲器檢查 | 順序瀏覽和檢查圖像 |
|
| 通用技術指標 |
| 溫度 | | 工作： | -10 °C ～ 50 °C | | 儲存： | -20 °C ～ +50 °C，不含電池 |
|
| 相對濕度 | |
| 顯示屏 |
| 3.7 " (對角線)彩色 VGA (640 x 480) 液晶屏，帶背光和透明保護蓋 |
|
| 控制和調整 |
| 用戶可選溫度單位 (°C/°F) |
| 語言選項 |
| 時間/日期設置 |
| 用戶可選背光：“Full Bright” 或 “Auto” |
|
| 軟件 |
| 提供 SmartView™ 全功能分析和報告軟件 |
|
| 電池 | |
| 電池壽命 |
| 3～4小時連續(xù)工作 (LCD顯示屏的亮度為 50 % 時) |
|
| 電池充電時間 | |
| 交流電池充電 |
| 交流適配器/充電器(交流110 V ～ 220 V，50/60 Hz) (已安裝), 熱像儀工作和關閉時都可進行充電。提供通用交流電源適配器。 |
|
| 交流供電 |
| 通過隨儀器提供的電源采用交流電工作 (交流110 V ～ 220 V，50/60 Hz)。提供通用交流電源適配器。 |
|
| 節(jié)電： |
| 5 分鐘內無活動時進入休眠模式； 30 分鐘內無活動時自動關閉 |
|
| 安全標準 |
| CSA (US 和 CAN): C22.2 No. 61010-1-04, UL: UL STD 61010-1 (第 2 版), ISA: 82.02.01 |
|
| 電磁兼容 |
| 滿足 EN61326-1:2006 標準的全部適用要求 |
|
| C Tick | |
| US FCC | |
| 振動 |
| 0.03 g2/Hz (3.8 grms), IEC 68-2-6 |
|
| 沖擊 | |
| 跌落 | |
| 尺寸 (高x寬x長) |
| 26.7 cm x 12.7 cm x 15.2 cm |
|
| 重量 | |
| 防護等級 | |
| 質保 | |
| 建議校準周期 | |
| 支持的語言 |
| 捷克文、英文、芬蘭文、法文、德文、意大利文、日文、韓文、波蘭文、葡萄牙文、俄文、簡體中文、西班牙文、瑞典文、繁體中文、土耳其文(荷蘭文和匈牙利文僅提供手冊) |
|

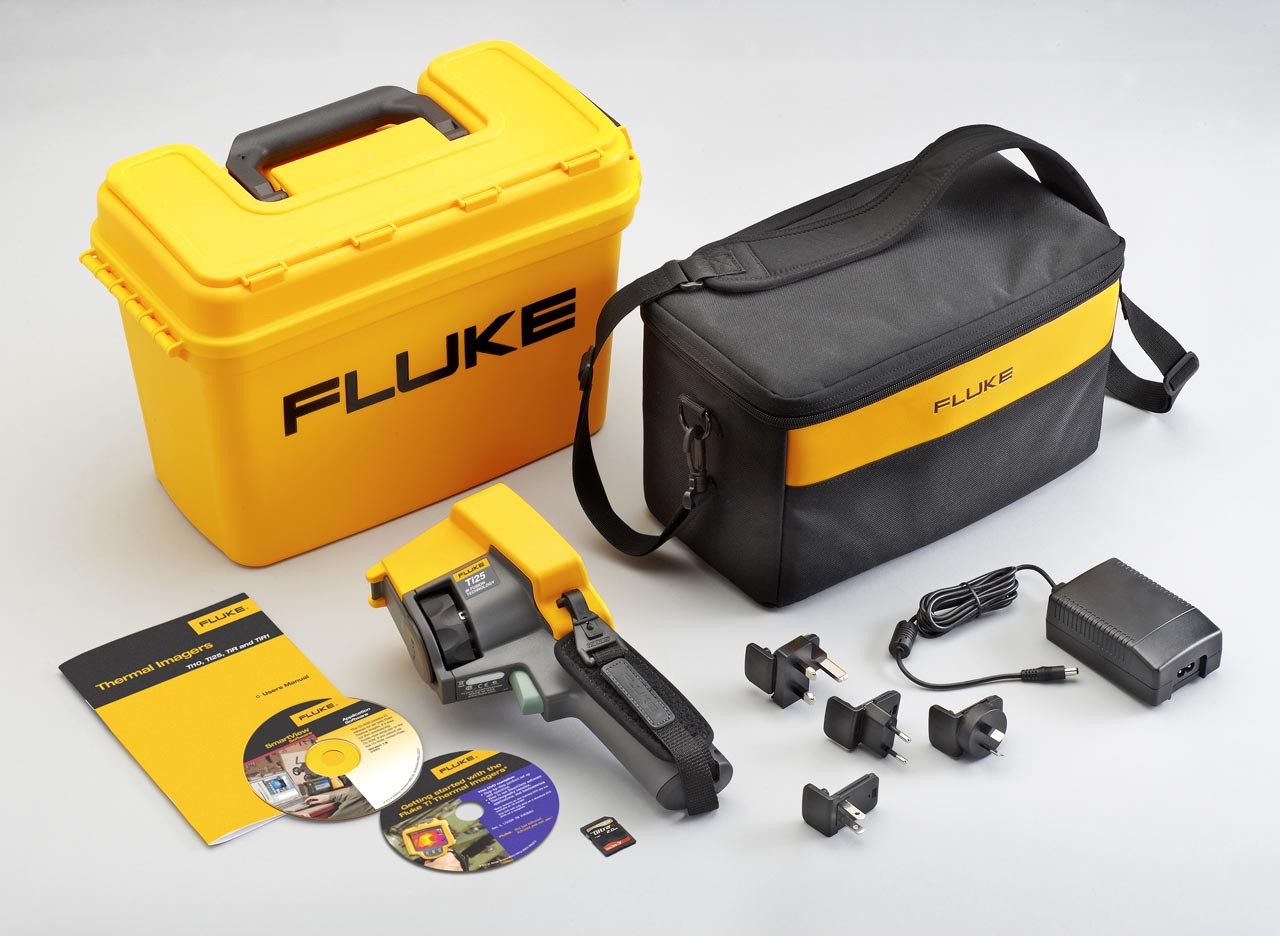

配置
| 型號名稱 | 描述 |
| Fluke TiS | Fluke TiS熱像儀全套配件 包括：
- TiS熱像儀，含標準紅外鏡頭
- 交流電源和通用適配器
- 2G SD 存儲卡
- SD 存儲卡讀卡器
- SmartView® 軟件，終身免費升級
- 硬質便攜包
- 軟攜包
- 可調手帶
- 用戶手冊
- 質保登記卡
- 熱像儀應用培訓 DVD光盤
|
|
