兼容WMO 和 ICAO 標準
測量范圍可達75米/秒
數據傳輸率0.25 秒
加熱系統最大150瓦
自診斷校驗功能
平均最大3600秒均值
IP66 和IP67防護外殼
免維護設計
按照 WMO指導進行陣風計算
輸出數據格式：極坐標和向量格式
全面補償溫度，濕度和大氣壓影響
專利設計的三個換能器布局，可提供精確測量數據
|
|
|
|
測量范圍：
|
?
|
|
701
|
?0...40 m/s
|
|
702
|
?0...65 m/s
|
|
703
|
?0...75 m/s
|
|
?測量精度
|
?+/- 0.2 m/s 或 3 %，選取最大值
|
|
?啟動門檻值
|
?0.01 m/s
|
|
?分辨率
|
?0.01 m/s
|
|
風向
|
|
?測量范圍：
|
0...360°
|
|
?測量精度
|
?±2°
|
|
?啟動門檻值
|
?0.1 m/s
|
|
?分辨率
|
?1°
|
|
測量輸出
|
|
通訊媒介
|
?
|
|
數據端口
|
?RS485, RS422, RS232, SDI-12
|
|
服務端口
|
?RS485
|
|
模擬輸出1風速
|
?電壓、電流、頻率
|
|
模擬輸出2風向
|
?電壓、電流、電位器
|
|
?
|
?
|
|
消息格式
|
?WMT70, ASCII, NMEA, SDI12, ASOS, MES 12, 自定義
|
|
?波特率
|
?300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
|
|
?平均可用時間
|
?最大 3600 s
|
|
?讀數刷新間隔
|
?最大4 Hz
|
|
?單位
|
?
|
|
數字輸出
|
?m/s, knots, mph, km/h
|
|
模擬輸出
|
?V, mA, Hz
|
|
?工作模式
|
?自動模式或輪詢模式
|
|
?虛溫度
|
攝氏度
|
|
通用參數
|
|
?加熱功率
|
?0或30或150 W
|
|
?溫度
|
?
|
|
工作溫度范圍
|
?-10 ... +60或-40 ...+60或-55 ...+70 °C
|
|
儲藏溫度
|
?-60 ... +80 °C
|
|
?工作電壓
|
?9 ...36 VDC
|
|
?加熱設備電壓
|
?24 ...36 VDC
|
|
防護等級
|
IP66和IP67
|
|
材質
|
?
|
|
主體、臂桿
|
不銹鋼
|
|
| |
工作原理：
WMT700系列通過超聲測定水平風速和風向。利用超聲從一個探頭到另一個探頭的傳送時間確定風速和風向。傳送時間在一對探頭的兩個方向上測定。從相互成60°角的三個超聲通路中的每個通路位置進行兩次測量，可以完全消除安裝高度、溫度、濕度的影響。

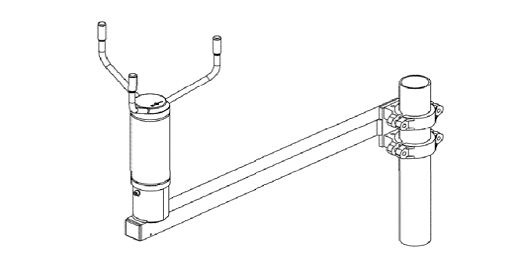

安裝方式：

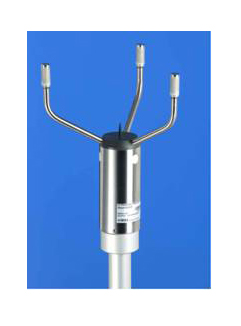

.jpg "維薩拉 WINDCAP? 超聲波風傳感器WMT700(圖2)")
WMT700系列應用：
維薩拉超聲波風速風向儀在我國應用廣泛，涉及多個行業---風電、氣象、航空、高鐵等。
WMT700系列超聲波風速風向儀在風電場中的應用主要是體現在歐洲風電場，應用技術成熟可靠；因我國風電發展初期，重在成本控制，國內風速風向儀，主要使用機械式風速風向儀。針對機械式風速風向儀在風電場應用中的不足，超聲波風速風向儀正逐步引起我們的重視，在國內新增機組中應用比例增長迅速
火電方面：陜西銅川電廠；
機場及其他方面：濟南機場、哈吐蕃機場、長沙機場、鄭州機場、海拉爾機場、哈爾濱49所、山東海陽研究所、廣州氣象局；
