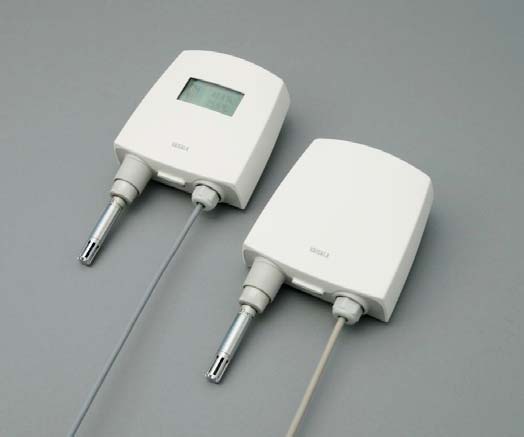

HMT120 維薩拉 HUMICAP 溫濕度變送器

相對濕度

?

?測量范圍

?0 ... 100 %RH

?

?準確度(包括非線性、遲滯及重復性)
0 °C ... +40 °C

?

±1.7 %RH (0 ... 90 %RH)

?

?±2.5 %RH (90 ... 100 %RH)

?

? -40 °C ... +0 °C
+40 °C ... +80 °C
工廠校準不確定性， +20 °C

?±3.0 %RH (0 ... 90 %RH)
±4.0 %RH (90 ... 100 %RH)

±1.5 %RH

?

濕度傳感器

?維薩拉HUMICAP^® 180R

溫度

?

?測量范圍

?-40 ... +80 °C

?

?準確度
+15 °C ... +25 °C
0 ... +15 °C / +25 °C ... +40°C
-40 °C ... +0 °C /+40 °C ... +80 °C

?
±0.2 °C
±0.25 °C
±0.4 °C

?

溫度傳感器
工作溫度范圍
變速器本體, 無顯示
變速器本體, 帶顯示
HMP110探頭
儲存溫度范圍
電磁兼容性

?Pt1000 RTD 1/3 Class B IEC 751
-40 °C ... +60 °C
-20 °C ... +60 °C
-40 °C ... +80 °C
-50 °C ... +70 °C
EN 61326-1和EN 55022

輸入和輸出

HMT120兩線制變送器（回路供電）

電流輸出信號
外部回路電壓

HMT130三線制變送器
電壓輸出信號

最小輸出電阻
串口輸出
繼電器輸出
供電電壓



電流消耗，24 VDC，環境溫度為
+20 °C 時，校準之后模擬輸出引起的額外誤差

4 ... 20 mA
10 ... 30 VDC (RL= 0 ohms)
20 ... 30 VDC (RL< 500 ohms)

0 ... 1 V, 0 ... 5 V, 0 ... 10 V 或者用戶定義值，在0 ... 10 V之間
1 kohm
RS485, 非隔離
1 繼電器 (最大 50 VDC, 200 mA)
10 ... 35 VDC
15 ... 35 VDC (輸出電壓為0 ... 10 V)
24 VAC (±20 %)
8 mA, 如果報警關閉為15 mA
FS輸出信號的±0.1 %

模擬輸出引起的溫度漂移

FS輸出信號的±0.005 %

機械性能

材料

?

變送器外殼
顯示屏窗口

PBT塑料
PC 塑料

探頭本體

鍍鉻鋁

探頭格柵過濾器

ABS鍍鉻塑料

外殼保護等級

IP65

連接

輸入和輸出

螺絲端口0.5 ... 1.5 mm2

探頭接口
探頭電纜長度
顯示（選項）
重量 (包括探頭)

4針M8凹式面板連接器
3米, 5米, 10 米- 長至50米
分辨率128 x 64，全圖形黑白無背光顯示
270克

附件

濕度和溫度探頭
溫濕度替代探頭
恒定輸出探頭
濕度傳感器
探頭安裝法蘭
探頭安裝夾, 10個

HMP110*
HMP110R*
HMP110REF*
HUMICAP® 180R
226061
226067

HMP110傳感器保護

?

? 塑料格柵過濾器

?DRW010522SP

?

? 帶播磨的塑料格柵過濾器
不銹鋼燒結過濾器

?DRW010525
HM46670SP

?

?探頭電纜 3 米

HMT120Z300

?

?探頭電纜 5 米

?HMT120Z500

?

?探頭電纜 10 m

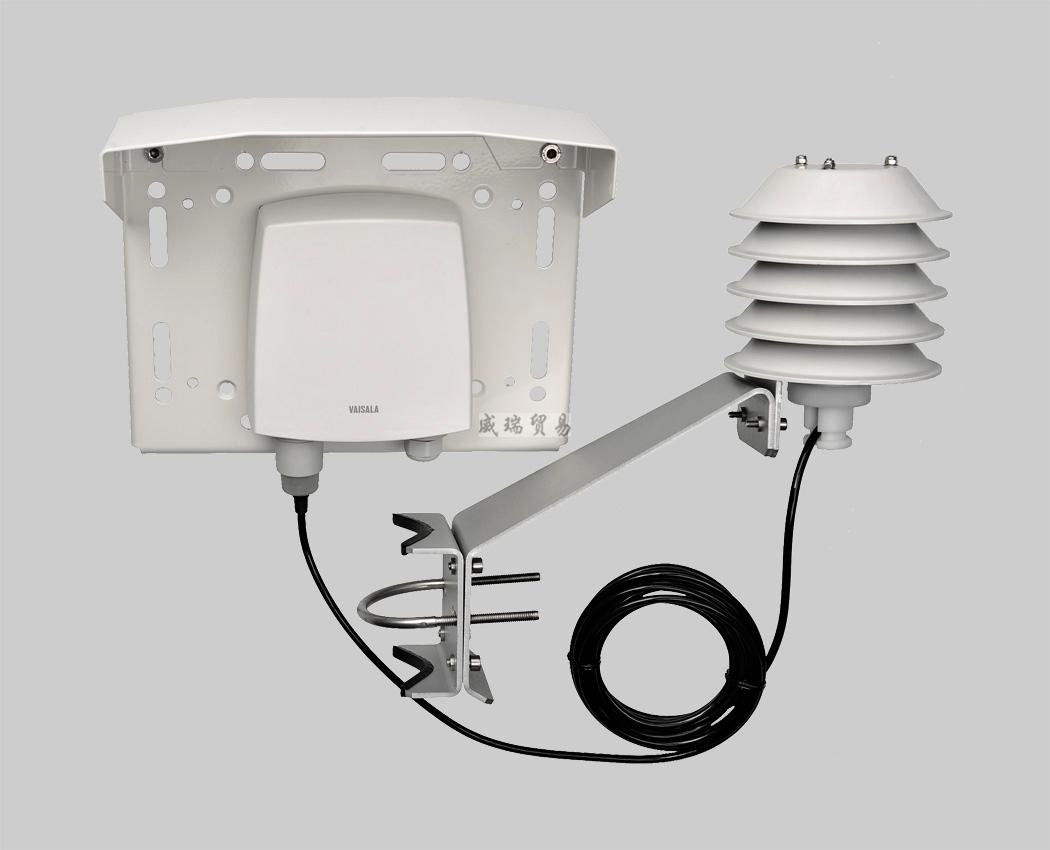

防輻射罩
DTR502的探頭安裝組件
帶安裝組件的防雨罩
管道安裝件
HMI41 連接電纜
HM70 連接電纜
USB串行接口線

?HMT120Z1000
DTR502B
210623
215109
215619
25917ZZ
211339
219685
