維薩拉溫濕度變送器HUMICAP® HMT360系列
品牌：維薩拉
產地：芬蘭

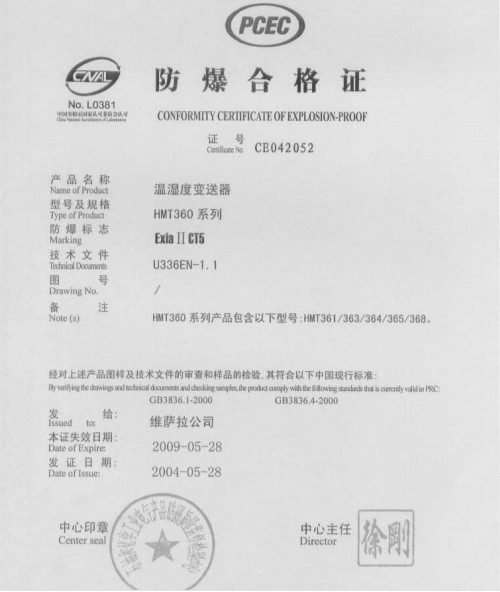

維薩拉HUMICAP®溫濕度變送器HMT360系列是測量危險區域濕度的理想解決方案。即使在最高危險等級的區域它們依然能夠安全可靠地工作。HMT360變送器具有可靠的性能和技術，完全符合嚴格的國際標準。本質安全型-整個變送器可以安裝在防爆區域。符合PTB (CENELEC,歐洲), FM (美國), CSA (加拿大), STV (俄國), TIIS (日本) and PCEC (中國)的防爆要求

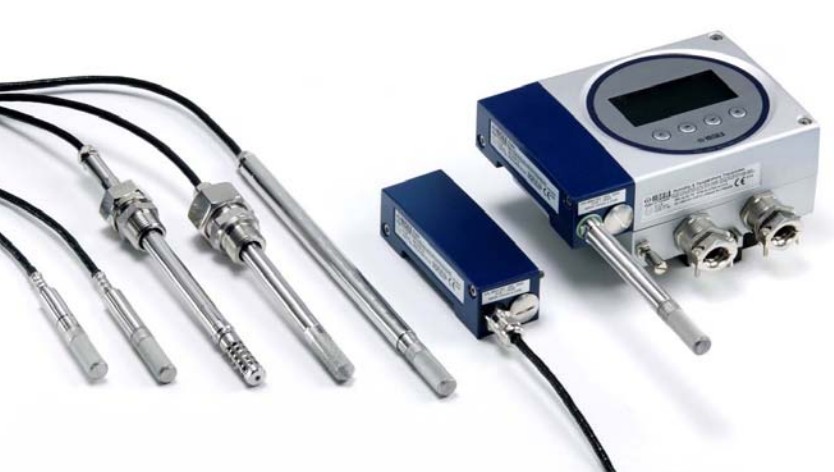

五鐘不同的探頭適合不同的應用：
l HMT361墻面安裝型
l HMT363管道安裝型
l HMT364安裝在壓力管道(高達100 bar)或真空
l HMT365安裝在高溫管道(高達+180ºC )
l HMT367為高濕度
l HMT368安裝在壓力管道到40 bar
校驗的信息均存在可置換的探頭中,因此在現場或戶外直接更換校驗后的探頭即可使用。
特點/優勢
l 測量濕度、溫度，也可輸出露點、混合率、絕對濕度和濕球溫度
l 整個變送器可在危險場合工作：1區和2區(美國,加拿大),1G類/0區和1D類/20區,帶保護蓋(歐盟)
l 本質安全型
l 設計用于苛刻條件
l 維薩拉HUMICAP®傳感器具有精度高，出色的長期穩定性和可忽略遲滯等特點
l 6種探頭可選
l 溫度范圍在-40…+180℃(-40…+356°F),根據探頭型號而定
l 可溯源至NIST（含校驗證書）
技術參數：
|
相對濕度測量 |
|
|
測量范圍 準確度
傳感器 普通應用
惡劣化學環境應用 |
0 ... 100 % RH ± 1.0 % RH (0 ... 90 % RH) ± 1.7 % RH (90 ... 100 % RH)
維薩拉HUMICAP® 180 維薩拉HUMICAP® 180R 維薩拉HUMICAP® 180L2 |
|
溫度測量 |
|
|
測量范圍 HMT361 HMT363 HMT364/365/367/368 +20 °C 時典型的準確度 傳感器 |
-40 ... +60 °C -40 ... +120 °C -40 ... +180 °C ± 0.2 °C Pt 1000 RTD 1/3 Class B IEC 751 |
|
其它參數 |
|
|
露點溫度、混合率,絕對濕度、濕球溫度. |
|
|
工作環境 |
|
|
溫度 電子部分 帶顯示 儲存 |
-40 ...+ 60 °C -20 ...+ 60 °C -40 ...+ 70 °C |
|
輸入和輸出 |
|
|
工作電壓 帶串口輸出(服務模式) 模擬輸出 數字輸出 |
12 ... 28 V 15 ... 28 V 兩線 4 ... 20 mA,一個標準一個選項 RS-232C服務用串口輸出 |
|
機械部分 |
|
|
重量 外殼材料 外殼防護等級 |
950 g G-AlSi 10 Mg (DIN 1725) IP66 (NEMA 4X) |
|
輸出和選件 |
|
|
附加模擬輸出 管道安將件(HMP363/367) 安裝法蘭 (HMP365) 球閥(HMP368) PC串口界面電纜 防雨罩 隔離柵 齊納隔離柵(USA & Canada) |
4 ... 20 mA 210697 210696 BALLVALVE-1 25905ZZ 214101 (針對易燃粉狀物) 212483 210664 |
用于HMT360本安型溫濕度變送器的可互換探頭
墻裝式HMP361探頭
溫度范圍：-40 ... +60°C(-40 ... +140 °F)
探頭直徑：12毫米
用于狹小空間的HMP363探頭
溫度范圍
特氟龍涂層電纜：-40 ... +120℃(-40 ... +248℉)
橡膠電纜：-40 ... +80℃(-40 ... +176℉)
探頭電纜長度：２,５或10米
探頭直徑：12毫米
安裝
l 管道安裝組件：210697
l 帶有斷口密封的電纜密
l 封套M20x1.5：HMP247CG
l 用于12mm探頭,
l 1/2”NPT螺紋的
l 鎖緊螺母接頭
l (swagelok)：SWG12NPT12
用于高壓環境的HMP364
溫度范圍：-40 ... +180°C(-40 ... +356 °F)
壓力范圍：0 ... 10 MPa
探頭電纜長度：２,５或10米
探頭直徑：12毫米
螺紋接頭：M22x1.5 17223
螺紋接頭：NPT1/2 17225
HMP365探頭設計用于高溫環境
溫度范圍：-40 ... +180 °C(-40 ... +356 °F)
探頭電纜長度：２,５或10米
探頭直徑：13.5毫米
安裝
安裝法蘭：210696
帶有斷口密封的電纜密封套M20x1.5：HMP247CG
用于壓力管道的HMP368
溫度范圍：-40 ... +180 °C(-40 ... +356 °F)
壓力范圍：0 ... 4 MPa
探頭電纜長度：２,５或10米
探頭直徑：13.5毫米／12毫米
兩種探頭長度可選。
安裝
螺紋接頭ISO 1/2剛性結構：DRW212076SP
螺紋接頭NPT 1/2剛性結構：NPTFITBODASP
帶有焊接接頭的球閥ISO 1/2：BALLVALVE-1
