概述

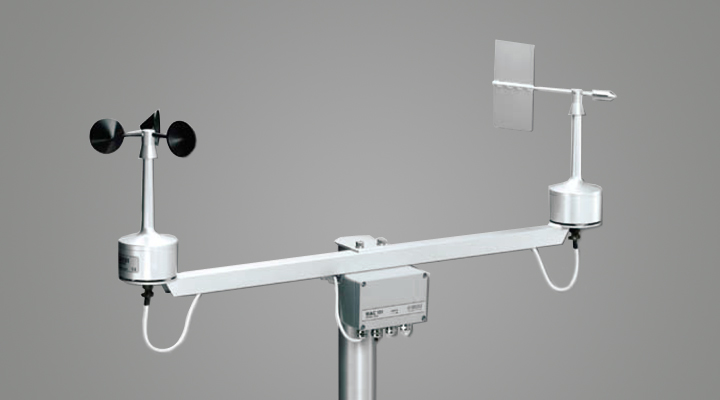

高性能的測風系統組件
在氣象領域長期成功的應用歷史
低測量起始門檻
錐形風速杯提供優秀的線性數據
可加熱的軸避免軸承冰凍
|
|
|
風速測量
|
|
|
傳感器/ 轉換器類型
測量范圍
啟動門檻值
距離常量
測量精度(介于 0.4...60 m/s之間)
特性傳輸函數
傳輸函數 U=0.1xR
|
杯形風速計 / 光斬波器
0.4...75 m/s
<0.5 m/s *
2.0 m
±0.17 m/s **
±0.5 m/s
* 采用杯形輪測量風速很少受到氣流方向影響。最佳位置的啟動門檻值大約為0.35 m/s
** 標準偏差.
|
|
風向
|
|
?
|
?傳感器/轉換器類型
|
?
風向標/光碼盤
|
|
?
|
?測量范圍
(風速 0.4...75 m/s)
|
?0...360°
|
|
?
|
?啟動門檻值
|
?<0.4 m/s
|
|
?
|
延時距離
|
?0.4 m
|
|
?
|
?分辨率
|
?±2.8°
|
|
?
|
?數據精度
|
優于± 3°
|
|
輸入與輸出
|
|
?
|
工作電源
WAA151, WAV151
|
?
U=9.5...15.5 VDC, 20 mA （常規）
|
|
?
|
?加熱電源
WAA151, WAV151
|
?
20 VAC 或 VDC、 500 mA （名義）
|
|
?
|
?WAA151輸出 (風速)
|
?
|
|
?
|
? 傳感器輸出
|
?0...75 m/s = 0...750 Hz 方波
|
|
?
|
? 傳輸函數
|
U = 0.328 + 0.101 x R
(U = 風速 [m/s]、 R = o/p 脈沖率 [Hz])
|
|
?
|
? 傳感器輸出水平
|
??(輸出電流 < +5 mA) 高態 > Uin-1.5 V
(輸出電流 > -5 mA) 低態 < 2.0 V
|
|
?
|
?WAA151輸出 (風速)
|
?
|
|
?
|
? 傳感器輸出
|
?6位并行GRAY碼
|
|
?
|
? 傳感器輸出水平
level
|
?((輸出電流 < +5 mA) 高態 > Uin-1.5 V
(輸出電流 > -5 mA) 低態 < 1.5 V
|
|
工作溫度
|
|
|
帶軸加熱功能
儲藏溫度
|
-50...+55 °C (-58...+131 °F)
-60...+70 °C (-76...+158 °F)
|
|
