FL16 流量記錄器
FL16 流量記錄器
FL16 流量記錄器
產品簡介

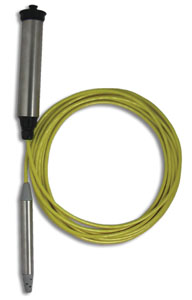

FL16流量記錄器適用于入流和滲透研究、暴雨水和廢水收集系統（如下水道和排水管）、明渠（如水槽、堰和矩形溝渠）和其它重力流量系統的流量數據采集。可記錄超過81,000組深度、溫度、水流量和流速的讀數。特殊設計的，無污染水位傳感器可以在只有1/2英寸的深度工作，可以安裝在檢修井和其它難以接近的區域，不需要進入受限空間。
FL16的通氣式流量傳感器全部用船舶級環氧包封，其電子部件是包封的。因此，濕氣絕不會通過O型密封圈漏入，或慢慢滲進通氣管而引起漂移或傳感器失效。通氣管直接密封到濕-濕傳感元件，任何可能從水流量記錄器的外殼進入通氣管的濕氣，只能接觸到陶瓷部件，而不是電子部件。
FL16的配套軟件是特別為計算水流量而量身定制的，根據曼寧(Manning)公式來計算非滿管的污水管和排水管，通過下拉菜單選擇和輸入必要的信息。配套軟件具有獨特的校準功能，允許用戶查看計算的水流速度，并與實際測量的數據比較，調節水流量參數，為特定應用的水流狀況進行校準。軟件提供了40多種標準水槽和堰的水流量公式，而且用戶可定義的定制檢查表，可以把水位轉換為流量，可用于任何實際的應用。
FL16-U流量記錄器帶USB接口，適合直接與臺式或手提電腦通信。FL16-S流量記錄器帶RS-232接口，適合連接Windows CE或移動式PDA或其他數據傳輸系統。
主要特點
· 結構緊湊，電池供電，使用方便
· 無需再連接其他傳感器
· 用戶友好的Windows和PDA操作界面
· USB或串口通信接口
· PDA軟件簡化現場數據采集過程
· 可編程的啟動和停止，報警，及現場校準設置
· 氣壓和溫度自動補償
技術參數
| FL16流量記錄器 | |
| 存儲器 | 非易失閃存 |
| 電源 | 2個9VDC堿性電池 |
| 電池壽命 | 長達1年（根據記錄間隔） |
| 分辨率 | 12位 |
| 濕氣保護 | 硅樹脂涂層（防止結露損壞電子部件） |
| 工作溫度 | -40～+85℃ |
| 工作濕度 | 0-95%RH，不結露 |
| 存儲容量 | 81,759個數據點，帶時間和日期(包括電池電壓) |
| 采樣模式 | 高速(每秒10次)，固定間隔(可編程，從1秒到>1年)，對數，異常 |
| 數據覆蓋 | 可選循環覆蓋，或不覆蓋(存儲器存滿后停止記錄數據) |
| 時鐘 | 與用戶電腦時間和日期同步 |
| 時鐘精度 | 0.0025%或每月1分鐘 |
| 時鐘格式 | 月/日/年，時/分/秒 |
| 外殼 | 4.8×29.2cm（直徑×長度），不銹鋼，防紫外PVC通氣氣壓補償 |
| 重量 | 0.7kg（含電池和7.6m電纜） |
| 通信端口 | FL16S: RS-232，4針圓形連接器 FL16U: USB-B型 可選波特率: 9600，19200，28800，38400，57600，115200 |
| FL16記錄器軟件 | |
| Global Logger II/ FL16FlowMonitor |
兼容Windows 98，ME，2000，NT，XP，Vista及Win 7/8操作系統，表格顯示/導出標準表格格式(CSV)的數據/可編程報警啟動和停止的時間/包含野外校準軟件 |
| FL16通氣電纜 | |
| 電纜 | 4芯，22 AWG |
| 材料 | 船舶級聚醚護套，聚乙烯通氣管，全金屬箔屏蔽 |
| 屏蔽 | 鋁聚酯薄膜 |
| 外部直徑 | 0.78cm |
| 溫度范圍 | -30~+85℃ |
| 長度 | 標準7.6m，最長可定制到152m |
| FL16流量傳感器 | |
| 傳感器元件 | 硅樹脂隔膜，濕/濕傳感器 |
| 水位范圍 | 0-1米 |
| 溫度范圍 | 0-50℃ |
| 線性度和滯后 | ±0.1%滿量程 |
| 精度 | 水位：在恒溫下±0.1% 滿量程； 在0-21.1℃范圍內±0.2% 溫度：±1%讀數 |
| 過壓 | 不超過2倍的滿量程范圍 |
| 迸發壓力 | 不超過10倍的滿量程范圍 |
| 分辨率 | 無窮大（模擬輸出） |
| 輸出電流 | 水位：4-20mA±1mA滿量程 溫度：0-10mA±1mA滿量程 |
| 電源 | 10-36VDC |
| 拉電流 | 水位和溫度輸出電流之和 |
| 預熱時間 | 建議3秒 |
| 工作溫度 | -17.8~+85℃ |
| 補償溫度范圍 | 0~+21.1℃，自動氣壓補償 |
| 外殼 | 材料：316L不銹鋼外護套，PVC 尺寸：2.54×22.9cm（直徑×長度） 重量：250g |
| WL16藍牙適配器 | |
| 格式 | Bluetooth 2.0 SPP(串口協議) |
| 波特率 | 自動檢測，最大115K波特 |
| 電源 | 9V堿性電池，連續使用約20小時 |
| 電流 | 平均30mA |
| 傳輸范圍 | 最大6米 |
| 工作溫度 | -40~+85℃ |
標準配置
| 型號 | 配置 |
| FL16S | 流量記錄器，7.6米電纜，通信軟件和RS-232數據線，使用手冊 |
| FL16U | 流量記錄器，7.6米電纜，通信軟件和USB數據線，使用手冊 |
選購附件
| 型號 | 描述 |
| WLEXC | 加長通氣電纜，最長152米 |
| AK1500 | 藍牙適配器 |
| FLMNT | 流量記錄器安裝護套，2英寸帶蓋PVC外殼，便于記錄器的安裝防護 |
