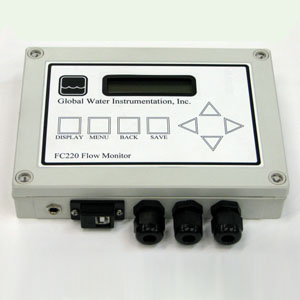

FC220 明渠流量監測器
產品簡介：
FC220明渠流量監測器用于測量和總計明渠流量，適用于所有水槽和堰以及任何重力式明渠的流量測量。它使用4-20mA輸出的水位傳感器測量水深，如WL400水位傳感器或WL700超聲波水位傳感器等。它能實時計算和顯示水的流速和總流量值，用戶可選測量的單位，可使用多種水流量計算模型。配有8個按鈕，引導用戶設置多功能菜單。
FC220提供了40多種標準水槽和堰的水流量公式，并且用戶可定義的定制檢查表，可以把水位轉換為流量，可用于任何實際的應用。設定后，全部設置和水流量參數都儲存在水流量記錄器的存儲器中，連接電腦時，可導出數據。FC220部署在多個地點時，每次移動水流量記錄器不需要重新輸入水流量參數。
主要特點
· 易于使用的界面，用戶可選擇流量公式
· 接受任何4-20mA的水位傳感器的輸入
· 4-20mA輸出信號用于記錄器或顯示器
· 繼電器輸出，用于報警，采樣或數據記錄
· 防水外殼
技術參數
| 顯示/按鍵 | 16位字符，2行LCD屏，帶背光，8個按鈕 |
| 容量 | 流速：最大7位數字 累加器：最大9位數字 水位：最大5位數字 |
| 顯示分辨率 | 最大3位小數，自動調整 |
| 精度 | 傳感器精度+公式/關系表誤差+0.1% +1位 |
| 單位 |
水位：英尺、英寸、米、厘米 體積：立方英尺、加侖、百萬加侖、立方米、升 時間：秒、分、小時、天 流速：以上體積和時間單位的20種組合 |
| 傳感器輸入 | 2芯或3芯線，4-20mA，0-5VDC，0-1VDC |
| 輸出 | 1個4-20mA，可調節 4個獨立SPDT繼電器(8A/250VAC，5A/30VDC，阻性） |
| 電源 | 12VDC或18-24VDC，±10% |
| 工作電流 | 150mA最大，節電模式下<13mA |
| 內部保險絲 | 315mA |
| 電源適配器 | 18VDC/90-220VAC |
| 外殼尺寸 | 180×130×35mm |
| 重量 | 450g |
| 計算公式 |
曼寧公式，用于圓管 曼寧公式，用于矩形管 標準流速公式：Q=A*(B + Ch)D 3階多項式：Q=A+Bh+Ch2+Dh3 注：以上公式中A、B、C、D代表的參數詳見產品使用手冊 |
| 預定義流量表 | |
| 巴歇爾槽 | 1"，2"，3"，6"，9"，12"，24"，36"，48"，60"，72" |
| 帕爾默-珀魯斯槽 | 4"，6"，8"，10"，12"，15"，18"，24"，30"，36" |
| H型槽 | 0.4HS，0.6HS，0.5H，0.75H，1.0H，1.5H，2.0H |
| 梯形槽 | 60° |
| 堰 | V形：22.5°，30°，45°，60°，90°，120° 矩形：1'，2'，3' Cipolletti: 1'，1.5'，2'，3'，4' 注：表中的值是基于具體的流量公式而計算 |
| 定制流量表 | 可定制1個流量表，需要提供深度-流量公式或?qū)φ毡?/span> |
標準配置
| 型號 | 配置 |
| FC220-AC | 明渠流量監測器，交流供電，使用手冊。注：訂購時需指明槽/堰的類型，流量傳感器需另外購買 |
| FC220-DC | 明渠流量監測器，直流供電，使用手冊。注：訂購時需指明槽/堰的類型，流量傳感器需另外購買 |
| FC220-AC-D | 明渠流量監測器，交流供電，帶USB接口的數據記錄器和軟件，使用手冊。注：訂購時需指明槽/堰的類型，流量傳感器需另外購買 |
| FC220-DC-D | 明渠流量監測器，直流供電，帶USB接口的數據記錄器和軟件，使用手冊。注：訂購時需指明槽/堰的類型，流量傳感器需另外購買 |
產品選購
| 型號 | 描述 | ||
|
|||
| FCBAT | 明渠流量監測器防風雨外殼和12V/4.5Ah充電電池 |
