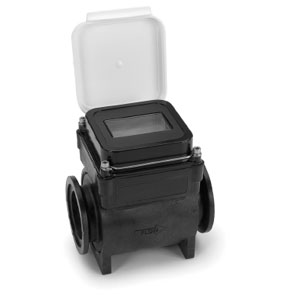

WMP101，WMP104 電磁流量計
產品簡介：
WMP系列電磁流量計用于1英寸（25.4mm）或2英寸（50.8mm）管徑的流速和利用率監測應用。它的聚乙烯流通管能夠抵抗很多化學物質的腐蝕。它重量輕、夾裝式法蘭易于安裝和從管道上拆卸檢查，有多種適配器，可以把電磁流量計裝配到各種管道安裝結構。
WMP系列沒有運動部件，不會阻擋水流，把水流干擾減到最小，因此只要求很短的直管段?？捎迷诹髁坑?jì)和彎管或閥之間只有很小空間的管道結構中。能夠抵抗地下水或地表水中的砂子和碎屑的磨損。由于沒有軸承和葉輪磨損，停工時間、維護和修理的費用都可以保持最低。由于它沒有機械部件在水流中，它可以允許很高的流速而不會損壞。
WMP系列帶有鉸鏈?zhǔn)?、不透明的聚乙烯蓋子，可以防止灰塵和紫外線，卻方便查看LCD流速和總流量顯示器。電磁流量計的電子部件外殼是由堅固的粉末涂層壓鑄鋁制成的。流量計可以用交叉鉆孔螺絲和密封鋼絲裝配，能夠防止篡改。顯示在流量計上的流速和總流量可以使用用戶選擇和工廠預設的多種單位。
主要特點
技術參數
| 流速范圍 | 1英寸管：0.145-6.94 l/s 2英寸管：0.375-18.9 l/s |
| 接頭 | 1英寸NPTF，2英寸法蘭夾具，可選2英寸NPTF適配組件 |
| 工作壓力 | 150psi或10.3bar |
| 溫度范圍 | -12~+54℃ |
| 精度 | ±1%讀數 (100%-10%讀數) ±3%讀數 (10%讀數-停止) |
| 材料 | 外殼：玻璃填充聚丙烯 電子部件外殼：鑄鋁，粉末涂層 電極：316不銹鋼 顯示器蓋：聚乙烯 |
| 流速顯示 | 6位數字顯示，單位：GPM-加侖/分(標準型)，可選CFM-立方英尺/分、l/s、l/min |
| 總流量顯示 | 8位數字顯示，單位：立方英尺(標準型)，可選立方米、兆升 |
| 安全防護 |
十字鉆孔螺絲和防篡改密封（可選）電源： WMP101: 10-30VDC穩定電源，最大60mA，平均0.5mA WMP104: 3個五號堿性電池，可更換，工作壽命1年，無水流壽命3年 |
| 輸出信號 | 灌電流脈沖輸出，光隔離，24VDC，最大10mA；1加侖/脈沖或1升/脈沖，可選高頻輸出 |
| 電導率 | >20mS/cm |
| 環境 | 標準NEMA 4X，儲存溫度-40~+80℃ |
| 連接電線 | 僅WMP101，5腳公插頭圓形連接器，匹配工業標準電纜 |
| 重量 | 僅儀器1.8kg，含安裝夾具2.7kg |
| 尺寸 | 1英寸管：13.7×11×14cm（長×寬×高） 2英寸管：15.3×11.8×14cm（長×寬×高） |
標準配置
| 型號 | 配置 | ||
| WMP101-100 |
|
||
| WMP101-200 | 電磁流量計，2英寸管徑，使用手冊。注：訂購時請指定流速和總流量的單位 | ||
| WMP104-100 | 電磁流量計，1英寸管徑，使用手冊。注：訂購時請指定流速和總流量的單位 | ||
| WMP104-200 | 電磁流量計，2英寸管徑，使用手冊。注：訂購時請指定流速和總流量的單位 |
選購配件
| 型號 | 描述 | ||
| FT420W |
|
||
| AO55W | 4-20mA無顯示轉換器，墻壁安裝，使用手冊。注：不適用于WMP104 | ||
| 31980 | 電磁流量計安裝套件，用于2英寸流量計，包括2個NPTF螺紋適配器、2個法蘭夾具、 2個EPDM墊圈，使用手冊 |
