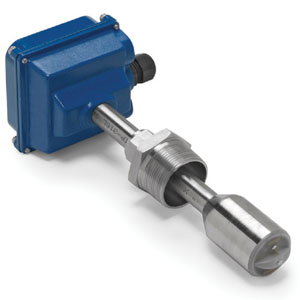

EX100/EX200系列 插入式電磁流量傳感器
EX100/EX200系列 插入式電磁流量傳感器
EX100/EX200系列 插入式電磁流量傳感器
產品簡介：
EX100/EX200系列插入式電磁流量傳感器，完全不含運動部件。由于沒有轉子，因而不會因水污濁而停止旋轉。沒有軸承，不會磨損。快速反轉電磁場在下部的殼體內產生，當流體通過磁場時產生一個電壓。測量該微小電壓并轉變成與流速成比例的頻率信號。該方波信號可以直接發送到PLC或其它控制器，或轉化為4-20mA信號輸出。
EX100/EX200系列采用模塊化和通用性設計，具有灌電流脈沖輸出，可根據應用與適當?shù)淖兯推骰蛑甘酒鹘M合使用。若需要4-20mA模擬輸出并顯示流速和總流量，可使用FT420轉換器(脈沖和4-20mA輸出，帶顯示功能)。若只要4-20mA模擬輸出，可用A055轉換器(無顯示功能)直接安裝到流量計上。如果EX100/200系列插入式電磁流量傳感器與可編程控制器一起使用，輸出信號可直接發送，不需要其它設備。
EX100/EX200系列采用標準的NPT外螺紋，可直接擰入普通的鞍型接頭或帶螺紋的焊接接頭。
主要特點
技術參數
| 精度 | 1%滿量程 |
| 信號輸出 | 方波脈沖輸出，光電隔離，500Hz（流速為6m/s時） |
| 雙向輸出 | 正/反向輸出，光電隔離 |
| 空管檢測 | 流速默認為零 |
| 流速范圍 | 0.06-6.09m/s |
| 最大管壓 | 200psi（13.8bar） |
| 工作溫度 | 環境：-17～+82℃，液體：0-100℃ |
| 最小電導率 | 20mS/cm |
| 電源 | 12-24VDC，250mA |
| 安裝接頭 | 1.5英寸（3.8厘米）NPT外螺紋 |
| 材料 | 機械：316 不銹鋼/黃銅 電極：哈氏合金 電極板：PVDF 外殼：鑄鋁，粉末涂層 O型圈：EPDM |
| 尺寸/重量 | EX101：表面積10.2cm2 ，長度30.5cm，重量1.36kg EX201：表面積10.2cm2 ，長度43.2cm，重量1.54kg |
標準配置
鞍型接頭
| 型號 | 材料 | 管徑（英寸） |
| EX101B | 黃銅 | 3-10 |
| EX101S | 不銹鋼 | 3-10 |
| EX201B | 黃銅 | 10-48 |
| EX201S | 不銹鋼 | 10-48 |
焊接接頭
| 型號 | 材料 | 管徑（英寸） |
| EX115B | 黃銅/青銅球閥 | 3-10 |
| EX115S | 不銹鋼/青銅球閥 | 3-10 |
| EX215B | 黃銅/青銅球閥 | 10-48 |
| EX215S | 不銹鋼/青銅球閥 | 10-48 |
選購附件
| 型號 | 描述 |
| FT420M | 脈沖轉4-20mA信號輸出，安裝表頭顯示 |
| FT420W | 脈沖轉4-20mA信號輸出，墻體安裝 |
| EX201B | 黃銅 |
| EX201S | 不銹鋼 |
