WL16 水位計
產品簡介

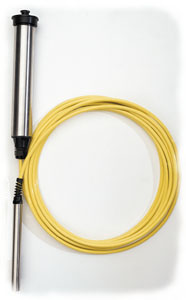

WL16水位記錄器是數據記錄器與入水式壓力傳感器相結合的設計，用于遠程監測和記錄水位或水壓數據。它可記錄超過81,000個讀數，具有4種獨特的記錄方式：快速（每秒10次采樣）、固定間隔、對數、異常。可從1米到152米選擇多種深度范圍，水位記錄器的標準配置帶有7.6米的通氣電纜，可選最大電纜長度可達152米。
主要特點
· USB或串口通信接口
· 支持串口遙測終端
· PDA軟件數據采集
· 采集數據及更換電池時無需移去傳感器
· 高精確度水位測量
· 支持用戶編程啟動和停止報警以及施工單位現場校準設置
· 獨特的0-1米淺水測量
· 濕-濕傳感器消除了通氣管問題
· 自動氣壓和溫度補償
技術參數
| WL16數據記錄器 | |
| 電源 | 2個9VDC堿性電池 |
| 電池壽命 | 長達1年(具體取決于采樣間隔) |
| 分辨率 | 12位 |
| 濕氣防護 | 防護涂層(防止結露損壞電子部件) |
| 工作溫度 | -40~+85℃ |
| 工作濕度 | 0-95%RH，不結露 |
| 存儲器 | 非易失閃存 |
| 存儲容量 | 81,759個數據點，帶時間和日期(包括電池電壓) |
| 采樣模式 | 高速(每秒10次)，固定間隔(可編程，從1秒到1年以上)，對數，異常模式 |
| 數據覆蓋 | 可選循環覆蓋，或不覆蓋(存儲器存滿后停止記錄數據) |
| 時鐘 | 與用戶電腦時間和日期同步 |
| 時鐘精度 | 0.0025%或每月1分鐘 |
| 時鐘格式 | 月/日/年，時/分/秒 |
| 外殼 | 48×292mm（直徑×長度），不銹鋼，用于氣壓補償?shù)姆雷贤釶VC通氣管 |
| 重量 | 0.7kg（含電池和7.6m電纜） |
| 通信端口 |
WL16S: RS-232，4針圓形連接器 |
| WL16U: USB-B型 | |
| 可選波特率: 9600，19200，28800，38400，57600，115200 | |
| WL16記錄器軟件 | |
| 兼容性 | Windows 98，ME，2000，NT，XP，Vista，Win 7/8操作系統，但不支持64位操作系統 |
| 功能特點 |
列表顯示/打印， 數據為標準電子表格格式(CSV) |
| 可編程報警啟動和停止次數 | |
| 現場校準軟件和幫助文件 | |
| PDA軟件 | 兼容CE和手機系統 |
| WL16通氣電纜 | |
| 導線 | 4芯，22 AWG |
| 材料 | 船舶級聚醚護套，聚乙烯通氣管，全金屬箔屏蔽 |
| 屏蔽 | 鋁聚酯薄膜 |
| 外部直徑 | 0.78cm |
| 溫度范圍 | -30~+85℃ |
| 長度 | 標準7.6m，最長152m(訂制) |
| WL16壓力傳感器 | |
| 傳感器元件 | 硅樹脂隔膜，濕/濕傳感器 |
| 壓力范圍 | 0-3，15，30，60，120，500英尺（0-0.9，4.6，9.1，18.3，36.6，152.4米） |
| 線性度和滯后 | ±0.1%滿量程 |
| 預熱時間 | 建議3秒 |
| 過壓 | 不超過2倍的滿量程范圍 |
| 精度 | 在恒溫下，±0.1%滿量程； 在0～+21.1℃范圍內，±0.2% |
| 補償 | 在0～+21.1℃范圍內動態溫度補償，自動氣壓補償 |
| 外殼 | 20×140mm（直徑×長度），可用于口徑為25mm的井 |
| 材料 | 304L不銹鋼，不銹鋼微孔篩網(數百個孔以防止污泥阻塞)，電子部件全部用船舶級環氧樹脂包封，確保不會泄漏 |
| WL16藍牙適配器 | |
| 格式 | Bluetooth 2.0 SPP(串口協議) |
| 波特率 | 自動檢測，最大115K波特 |
| 電源 | 9V堿性電池，大約連續使用20小時 |
| 電流 | 平均30mA |
| 傳輸范圍 | 最大6m |
| 工作溫度 | -40～+85℃ |
| 軟件兼容性 |
Global記錄器 II 版本2.1.5或更高 Global記錄器 II PDA軟件版本2.0.1 FL16流量監測器版本2.3.2 |
標準配置
帶USB通信接口的水位記錄器
| 型號 | 傳感器測量范圍（英尺） | 電纜長度（英尺） |
| WL16U-003-025 | 3 | 25 |
| WL16U-015-025 | 15 | 25 |
| WL16U-030-050 | 30 | 50 |
| WL16U-060-100 | 60 | 100 |
| WL16U-120-150 | 120 | 150 |
| WL16U-250-300 | 250 | 300 |
帶串口通信接口的水位記錄器
| 型號 | 傳感器測量范圍（英尺） | 電纜長度（英尺） |
| WL16S-003-025 | 3 | 25 |
| WL16S-015-025 | 15 | 25 |
| WL16S-030-050 | 30 | 50 |
| WL16S-060-100 | 60 | 100 |
| WL16S-120-150 | 120 | 150 |
| WL16S-250-300 | 250 | 300 |
選購附件
| 型號 | 描述 |
| WLEXC | 加長電纜，根據需要指定，最長可加長到152米 |
| WL16S-ACM | 水位記錄器軟件包，含軟件、RS-232接口電纜、使用手冊 |
| WL16U-ACM | 水位記錄器軟件包，含軟件、USB接口電纜、使用手冊 |
| THO | 傳感器鈦合金外殼，替代標準的不銹鋼外殼 |
| WL-INO | 井內懸掛附件，將整個WL16水位記錄器懸掛于2英寸的井內，含鏈條和掛鉤。建議此種安裝方式時，電纜長度不超過30米 |
| PRPP/PRPM | 壓力管附件，水位傳感器封裝在8"的PVC（PRPP）或不銹鋼（PRPM）管內，帶3/4"NPT外螺紋，用于城市水系統記錄壓力。標準電纜長度3米。單位為psi，可選測量范圍0-30，60，100psi |
| WL-T | 溫度輸出功能，0-50℃，1%精度（不會減少WL16水位記錄器的存儲容量） |
