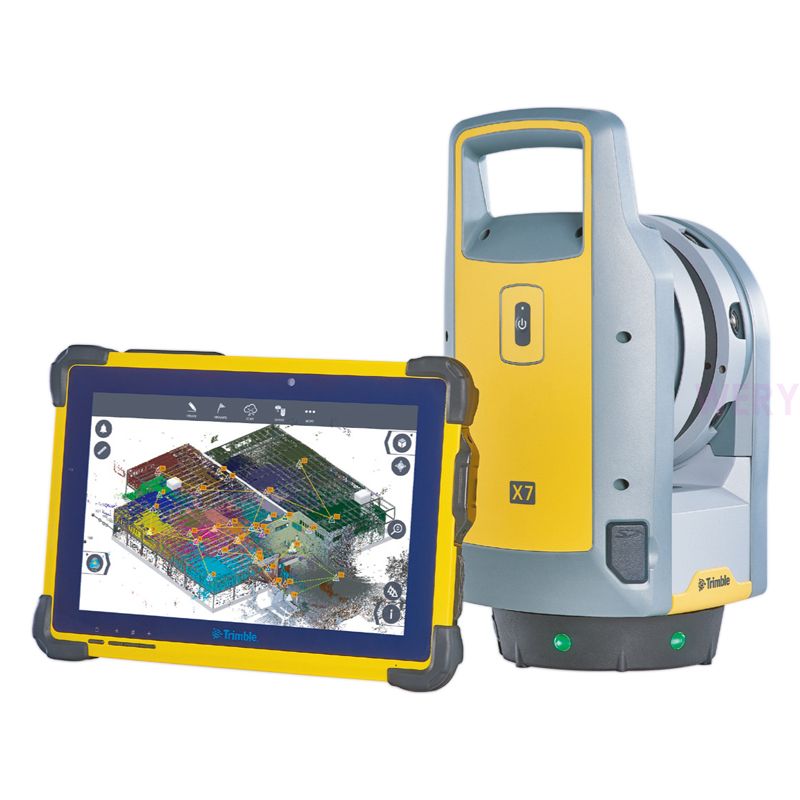

Trimble天寶 X7三維激光掃描儀
全新高速3D激光掃描系統 可在工作現場對掃描數據和BIM數據進行匹配分析,也可對點云數據進行拼接、點云精細化處理等工作。掃描范圍：0.6-80 米掃描誤差：&l
全新高速3D激光掃描系統 可在工作現場對掃描數據和BIM數據進行匹配分析,也可對點云數據進行拼接、點云精細化處理等工作。
| 掃描范圍：0.6-80 米 掃描誤差：<3 毫米 整機質保：2 年 |
? 快速、高質量的掃描儀結合 TRIMBLE FIELD LINK 建筑軟件，提高現場工作效率
? TRIMBLE X-DRIVE系統：自動校準掃描儀、自動調平儀器，確保每一次掃描的準確性
? 超高靈敏度激光技術：有效捕捉黑暗表面和反射高亮表面，提高掃描質量
? 集成的激光指示器，支持現場放樣工作
? 建筑行業專用軟件，可結合BIM 模型操作TRIMBLE X7掃描儀，利用BIM模型為掃描數據建立參考
? 自動點云輔助拼接功能，可進行無目標的點云拼接、點云數據優化和坐標系調整
? 掃描工作過程中，隨時查看和驗證掃描數據和圖像，保證數據完整性
? 可視化掃描，結合點云數據查看放樣點和BIM模型指示器，支持現場放樣
?TRIMBLE X7 參數規格
掃描EDM激光類別：1類激光，對人眼安全，符合IEC EN60825-1標準
掃描速度：500kHz
掃描持續時間4 ：快2分鐘34秒(帶影像)，1分鐘34秒(無影像)
測量原理：高速、數字飛行時間距離測量
測程1：0.6 m - 80 m
測距精度 2：2 mm
范圍噪聲 2 ：<3 mm @ 60 m , 80% 反射率 3
影像性能
影像傳感器：3臺同軸校準10MP影像傳感器
原始圖像捕獲：快速1分鐘 - 15個影像 - 158MP/2分鐘 - 30個影像 - 316MP
自動水準補償器
補償范圍:±5°(測繪等級)，±45°(粗略)
測繪等級精度:< 3” = 0.3 mm @ 20 m
工作環境及其他
工作溫度:20 °C to 50 °C (4 °F to 122 °F)
防護等級:IP55(防塵防水淋)
尺寸和重量:5.8 kg , 178 mm (寬) x 353 mm (高) x 170 mm (深)
遠程無線控制手簿:Trimble T10手簿及Trimble Field Link軟件，WiFi或電纜連接
內置自動校準系統:25秒內對測距和測角系統進行全自動校準，無需用戶干預

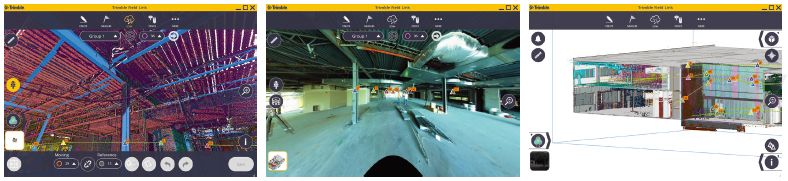

Trimble Field Link 軟件特性
Trimble 點云自動拼接系統：X7掃描儀內置的慣性測量單元，可在從一個掃描站移動到下一個掃描站時跟蹤掃描儀的方向。 利用慣性測量單元數據對掃描數據進行自動配準、拼接和優化，確保掃描數據在離開現場之前正確無誤
掃描結合BIM：使用BIM模型結合掃描數據，進行內場分析
地理參考坐標系：可利用標靶將掃描數據調整到項目坐標系中
集成激光指示：利用激光進行測量工作及現場放樣工作
導出格式：RCP, E57, LAS, PTX, RWP, TDX, TZF
