DR20是高精度直接（正入射）太陽輻射傳感器，或稱為直接輻射表。Hukseflux DR20是 ISO 9060 A 類（舊 ISO 分類“ 一級” ）儀器。它是舊款 DR01、DR02 和 DR03的替代產品。它具有比 DR15 更好的溫度響應，提供了較好的精度和數據可靠性，還具有低偏移量的窗口加熱功能。在相同的加熱功率下，加熱提高了 4 倍，偏移降低了 4 倍！
DR20應用于5°全視場角平面接收的太陽輻射的高精度測量。這個單位是W/m2表示的量稱為直接太陽輻射或 DNI（直接法向輻照度）。需要使用兩軸太陽跟蹤儀使輻射表指向太陽。
其他可選型號：
? DR15：ISO 9060 B類規范，經濟實用款。
? DR30：高精度，ISO一級規范，具有加熱器和傾斜傳感器
加熱功能以實現高數據可靠性
通過加熱前窗可實現高數據可靠性。這可以非常低的功耗抑制結露和結霜：DR20只需1W即可使其窗戶保持無結露和結霜。
測試證書
根據ISO 9060對A類分類的要求，每個 DR20 都提供了單個儀器的測試結果：
? 靈敏度
? 響應時間
? 溫度響應
DR20應用
直接輻射表用于安裝在太陽追蹤儀上進行操作。DR20-A1可以直接連接到常用的數據采集系統。 它們提供毫伏范圍內的模擬輸出。
應用領域：
? 太陽能調查
? 太陽能資源評估
? 氣象網絡
? 結露和結霜的場地
DR20設計

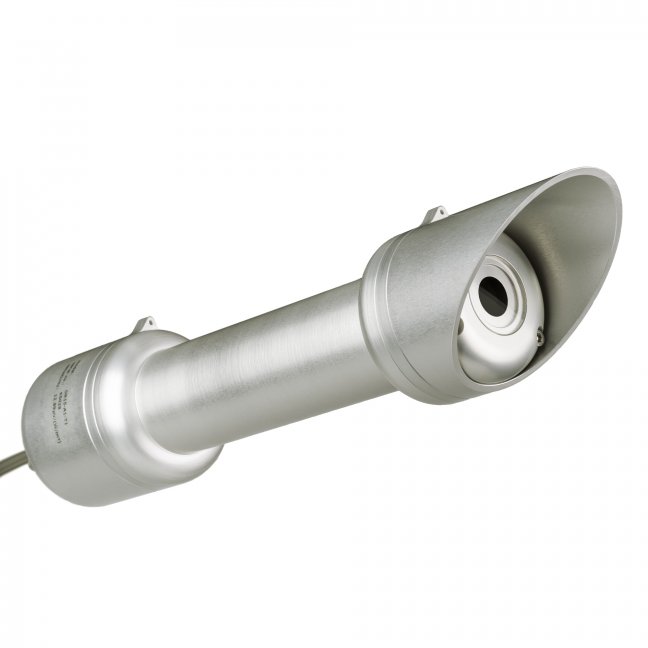

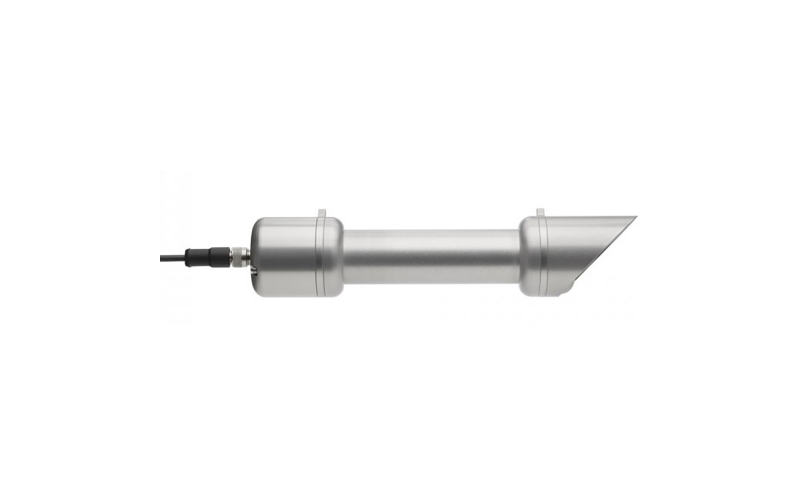

直接輻射表具有精密研磨和拋光的石英窗口、緊湊尺寸的準直管和帶有黑色涂層表面的熱電堆傳感器。
| 測量參數 | 直接太陽輻射 |
| ISO分類 | 光譜平坦直接輻射表 DR20: A類 |
| 校準不確定性 | < 1.2 % (k = 2) |
| 加熱器 | 包括 |
| 加熱功率 | 1 W @ 12 VDC |
| 響應時間 (95 %) | 4 秒 |
| 全視場角 | 5 ° |
| 坡度角 | 1 ° |
| 零偏移 | < ± 1 W/m2 |
| 校準可追溯 | WRR |
| 模擬輸出 | 毫伏 |
| 測量范圍 | 0- 4000 W/m2 |
| 光譜范圍 | 200 - 4000 nm |
| 額定工作溫度 | -40- 80 ℃ |
| 溫度響應 | < ± 0.5 % (-10- 40 °C)；在數據處理中進行修正：< ± 0.4 % (-30- 50 °C) |
| 校準證書 | 包含 |
| 單機溫度響應測試 | 包含報告 |
| 線纜長度 | 5 m |
