DR30是一款高精度數字直接（正入射）太陽輻射傳感器，又稱為直接輻射表。DR30符合 ISO 9060 標準和 WMO 指南的一級規范。這款下一代直接輻射表具有出色的窗口加熱功能，可實現高數據可靠性，以及用于檢查太陽跟蹤儀性能的內置傾斜傳感器。
全新數字DR30-D1直接輻射表可以提供較好的精度數據可靠性，具有低偏移量的窗口加熱功能。在相同的加熱功率下，加熱提高了 4 倍，偏移降低了 4 倍！DR30還提供板載傾斜和濕度傳感器。 應用于5°全視場角平面接收的太陽輻射的高精度測量。 這個以 W/m2表示的量被稱為直接太陽輻射或 DNI（直接法向輻照度）。需要使用兩軸太陽跟蹤儀使輻射表指向太陽。
其他可選型號：
? DR15：ISO 9060 B類儀器，經濟實用款。
? DR20：A 類儀器，它比DR15具有更好的溫度響應。
加熱功能以實現高數據可靠性
通過加熱前窗可實現高數據可靠性。這抑制了露水和霜的沉積。
? 低功耗：DR30只需 2W 即可保持其窗戶不結露和結霜
遠程傳感器診斷
除了太陽直接輻射外，DR30還輸出傳感器診斷信息，例如：
? 傾斜角度
? 內部濕度
? 加熱器電流
遠程診斷可以實時狀態監控，減少（非）計劃現場檢查的需要。
測試證書
每個DR30數字直接輻射表都提供單獨儀器的測試結果：
? 靈敏度
? 響應時間
? 溫度響應
? 傾斜角測量

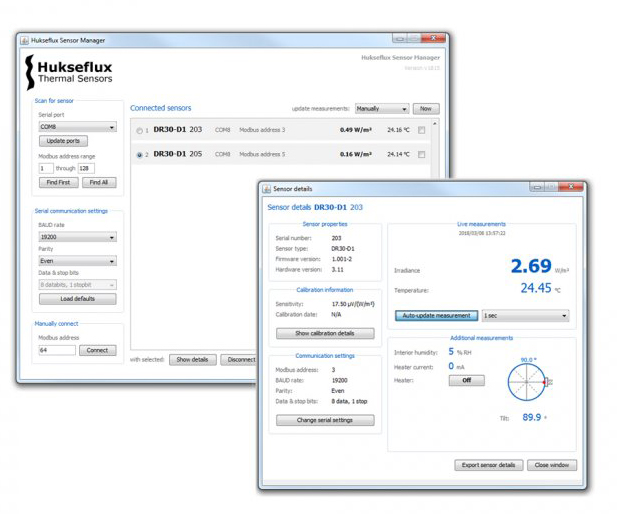

Hukseflux傳感器管理軟件
對于PC和DR30之間的通信，可以使用 Hukseflux Sensor Manager軟件。它允許用戶繪制和導出數據，并更改DR30 Modbus地址和通信設置。此外，可以查看數字輸出以進行傳感器診斷。
DR30應用

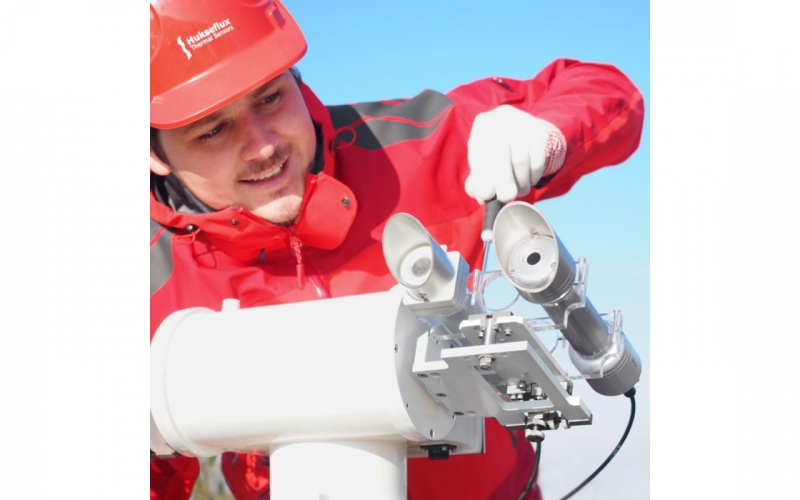

DR30直接輻射表用于太陽跟蹤儀安裝操作。DR30可以直接連接到常用的數據采集系統。它通過 Modbus RTU通過2線RS-485提供數字輸出。
應用領域：
? 太陽能調查
? 太陽能資源評估
? 氣象網絡
? 結露和結霜的場地

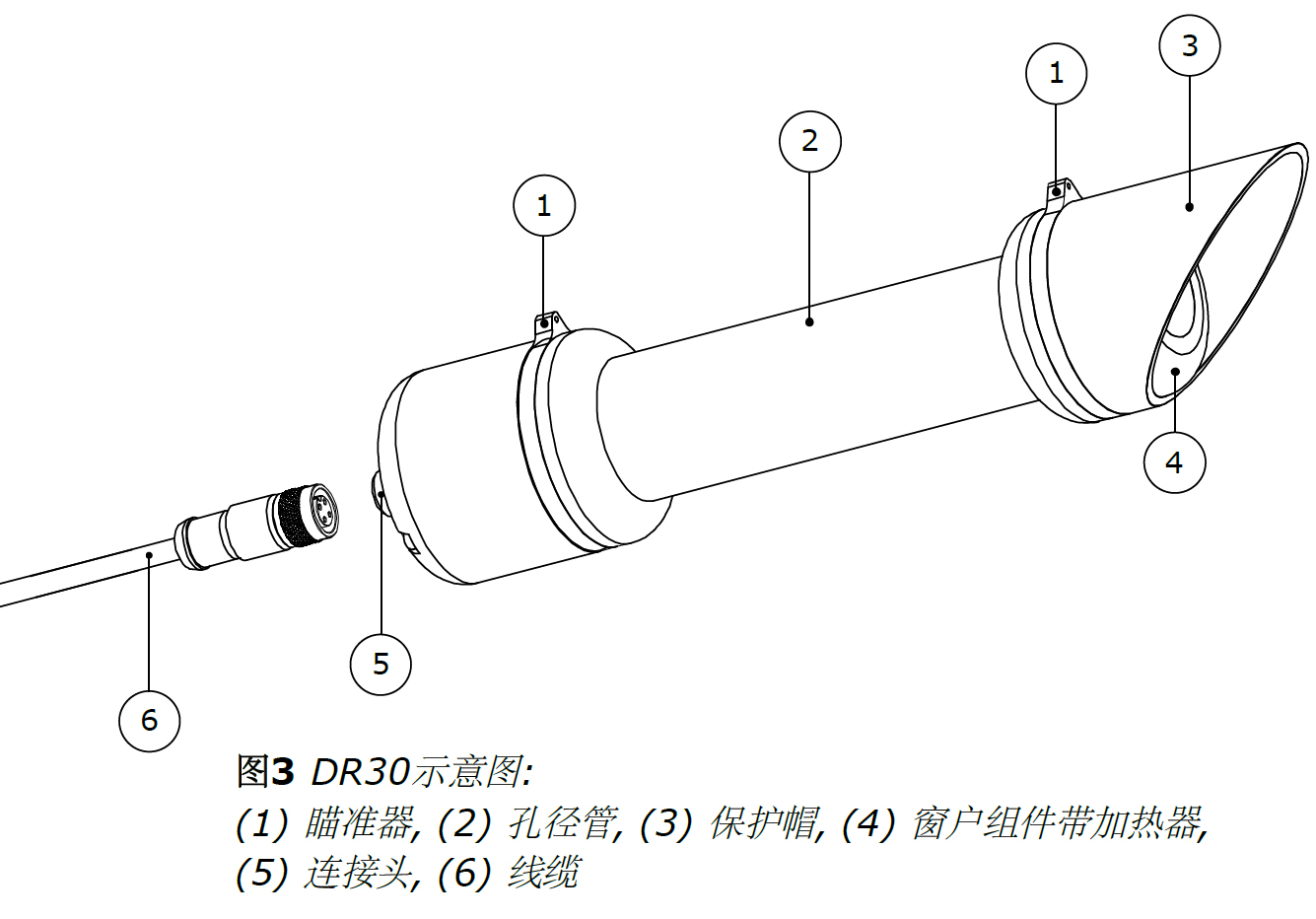

DR30設計
直接輻射表具有精密研磨和拋光的石英窗口、緊湊尺寸的準直管和帶有黑色涂層表面的熱電堆傳感器。
| 測量參數 | 直接太陽輻射 |
| ISO分類 | 一級直接輻射表 |
| 校準不確定性 | < 1.2 % (k = 2) |
| 測量參數 | 傳感器傾斜角度 |
| 傾斜測量不確定度 | ± 1° (0- 180°) |
| 加熱器 | 包括 |
| 響應時間 (95 %) | 4 秒 |
| 全視場角 | 5 ° |
| 坡度角 | 1 ° |
| 電源消耗 | 標準模式：2W；低功耗模式：0.1W |
| 零偏移 | < ± 1 W/m2 |
| 校準可追溯 | WRR |
| 測量范圍 | 0- 4000 W/m2 |
| 光譜范圍 | 200 - 4000 nm |
| 額定工作溫度 | -40- 80 ℃ |
| 溫度響應 | < ± 0.4 % (-30- 50 °C) |
| 溫度響應測試報告 | 包含 |
| 傾斜傳感器測深報告 | 包含 |
| 工作電壓 | 7- 30VDC |
| 線纜長度 | 5 m |
| 數字輸出 | 直接輻射 單位 W/m2 儀器溫度 單位 ℃ 傾斜角度 單位 ° 內部濕度 單位 % 加熱器電流 單位 mA |
| 通訊協議 | Modbus/2線RS-485 |
| 傳輸模式 | RTU |
| 可選項 | 更長線纜：10米和20米 帶接頭20米延長線 |
