Davis 6450太陽輻射傳感器
Davis 6450太陽輻射傳感器
Davis 6450太陽輻射傳感器
6450太陽輻射傳感器，或者稱為太陽總輻射表，可以用來測量全球輻射，即太陽輻照度的直接和散射輻射在測量點的總和。傳感器將入射輻射轉換為電流，是一種具有寬光譜響應的硅光電二極管。根據傳感器的輸出電壓，控制臺計算并顯示太陽輻照度。它還集成輻照度值并顯示設定時間段內的總?cè)肷淠芰俊?/span>
外殼可以保護傳感器主體免受熱輻射，并為主體的對流冷卻提供氣流路徑，從而有效地減少傳感器內部的加熱。它包括一個用于余弦響應的截止環、一個電平指示器和有助于將傳感器與太陽光線對齊的鰭片。防護罩和主體之間的空隙還為雨水提供了徑流通道，大大降低了雨水或灌溉水被截留的可能性。擴散器焊接在車身上以實現防風雨密封；它提供了出色的余弦響應。換能器是一個密封的硅光電二極管；附帶的放大器將傳感器電流轉換為 0 至 +2.5VDC。彈簧加載的安裝螺釘與液位指示器相結合，可以快速準確地調平傳感器。每個傳感器都根據二級標準進行校準。標準線纜長度0.6米。
太陽輻射傳感器包含在 Vantage Pro2 Plus 中，在 Vantage Pro2 上是可選的。

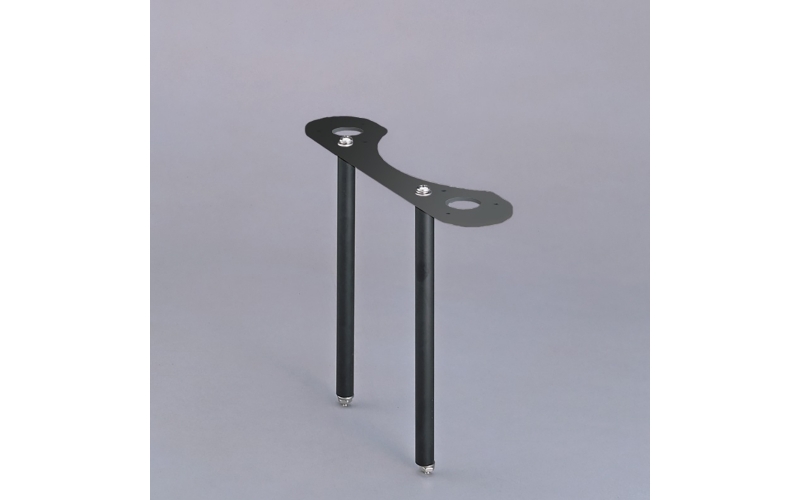

兼容老款Vantage Pro氣象站。若要安裝在雨量筒旁邊，需要額外配置輻射安裝支架（6673）。
| 基本 | |
| 操作溫度 | -40~ +65℃ |
| 存儲溫度 | -45~ +70℃ |
| 傳感器類型 | 硅光電二極管 |
| 光譜響應(10%點) | 400~ 1100nm |
| 余弦響應 | %讀數：±3%（0~ ±70°入射角） ±10%（±70~ ±85°入射角） %滿量程：±2%（0~ ±90°） |
| 線纜長度 | 0.6m |
| 線纜類型 | 4芯，26AWG |
| 接頭類 | 標準RJ-11 |
| I/O規格 | |
| 綠線 | 輸出0~ 3V，1.67mV每W/m2 |
| 綠線和黑線 | 接地 |
| 黃線 | +3 VDC ±10%；1mA（一般） |
| 溫度系數 | + 0.12%每℃ |
| 基準溫度 | 25℃ |
| 外殼材料 | 防紫外線PVC |
| 尺寸 | 51mm * 70mm * 57mm |
| 重量 | 226g |
| 信號輸出 | |
| 分辨率和單位 | 1 W/m2 |
| 測量范圍 | 0 ~ 1800 W/m2 |
| 精度 | ±5% 全量程 |
| 漂移 | ±2%每年 |
| 更新間隔 | 50秒到1分鐘 |
