Hukseflux SR30-M2-D1總輻射表

太陽輻射監測的新水平！ 全數字帶加熱 SR30-M2-D1 可提供較好的精度和數據可靠性，使用循環通風和加熱 (RVH^TM) 技術，SR30 優于配備傳統通風系統的總輻射表。SR30是用于光伏系統性能監測和氣象網絡的理想選擇。它從180°的視場角測量平面接收到的太陽輻射，以 W/m2 為單位。SR30是 ISO 9060 譜平坦A類（以前“二級標準”）太陽總輻射表。它用于需要較高測量精度的地方。 SR30-M2-D1 是其前身 SR30-D1 的改進型的總輻射表。

新的 ISO 9060:2018 版本定義了總輻射表 A、B 和 C 類標準。該標準還增加了一個新的子類，稱為“光譜平坦”。絕大多數用戶需要使用光譜平坦子類的儀器；只有光譜平坦的儀器才能以高精度測量，當云遮住太陽時，或者當輻照度包括反射輻射時也是如此。例如，當您在部分或完全多云的天空下測量全球水平輻射 (GHI) 時，當您測量陣列平面 (POA)、反照率或凈輻射時，就會出現這些情況。普通儀器，只有 A、B 或 C 級，光譜不平坦，只能在晴朗的晴空下準確測量。

加熱功能以實現高數據可靠性, 具有RVH^TM技術
通過使用內外圓頂之間的通風加熱外圓頂，可以實現高數據可靠性。該空間與儀器本體形成閉合回路；通風空氣不與周?chē)諝饨佑|。RVH^TM - 再循環通風和加熱技術，由 Hukseflux開發，可抑制露水和霜凍沉積，不像傳統通風系統維護麻煩且占地面積大，而且通風效果更好。
      ? 低功耗：SR30-M2-D1 功耗不到 3 W，而傳統通風系統需要 10 W
      ? 低維護：SR30-M2-D1 不需要清洗過濾器
RVH^TM使用SR30的內置加熱器和通風機。SR30總輻射表的圓頂通過對內圓頂和外圓頂之間的區域進行通風加熱。RVH^TM比傳統通風系統更有效，傳統通風系統中的大部分熱量都被通風空氣帶走。在低于3W的情況下，再循環通風在抑制露水和霜凍沉積方面與傳統通風在 10 W 時一樣有效。RVH^TM技術使圓頂和傳感器保持完美的熱平衡，這也導致零偏移的減少。

包括傾斜角度測量
SR30 包括一個傾斜傳感器。這對于遠程檢查儀器狀況或使用太陽追蹤儀監控光伏系統非常實用。傳感器測量精度高，誤差在 1℃以?xún)?nèi)，并在 -30- 50 ℃之間進行測試和溫度補償。

符合IEC 61724-1:2017，A類和B類
只有SR30提供兩者要求，無需額外的配件。大多數競爭總輻射表甚至不符合需要加熱的B類要求。

對環境造成的影響
我們通過與接近的競爭對手進行比較，分析了SR30的環境影響；外部通風總輻射表，例如 SR20 + VU01。 SR30的影響顯著降低，原因是：
      ? 使用過程中的低功耗
      ? 較低的運輸量

低擁有成本
SR30-M2-D1是一款經濟實惠的光譜平坦A類儀器，旨在降低擁有成本，這主要取決于安裝、現場檢查、維修和校準的成本：
      ? 對基礎設施的要求低：SR30 的 RVH^TM需要不到 3 W的功率，而傳統通風系統則需要10W
      ? 通過遠程診斷減少不必要的現場檢查
      ? 專為高效服務而設計，簡單的本地診斷。
      ? 由高效的校準和維護機構提供支持。Hukseflux在全球主要經濟體提供本地支持：美國、歐盟、中國、印度、日本和巴西。 建議每 2 年重新校準一次，這是業內的普遍做法。

遠程傳感器診斷
除了太陽輻射，SR30還輸出傳感器診斷信息，包括：
      ? 傾斜角度
      ? 內部通風機轉速(RPM)
      ? 內部濕度
      ? 加熱器電流
遠程診斷允許實時狀態監控，減少（非）計劃現場檢查的需要。

測試證書
根據 ISO 9060對A類分類的要求，每個 SR30 都提供測試報告：
      ? 靈敏度
      ? 定向響應
      ? 溫度響應
      ? 傾斜角測量

散射輻射測量
憑借其出色的零偏移和光譜平坦規格，SR30 也是高精度散射輻射測量的理想儀器。

低功耗模式
加熱器和通風裝置可以遠程打開和關閉；通過關閉內部通風裝置和加熱器，可以在小于0.1W功耗下運行。雖然零偏移量隨后會略有增加，但整體性能仍將符合A類標準。

應用領域
      ? 光伏系統性能監測
      ? 科學氣象觀測

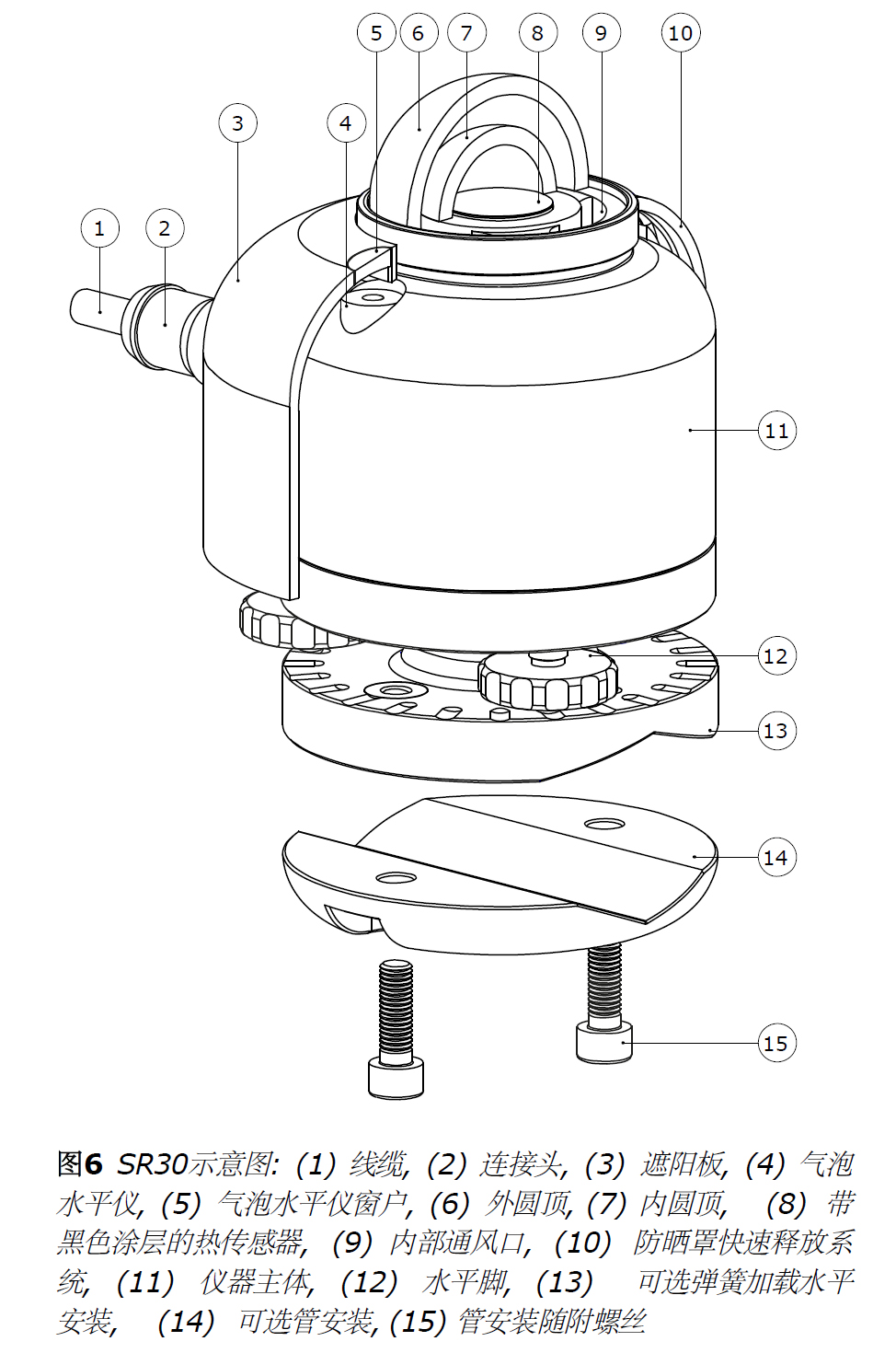

SR30設計
SR30總輻射表采用先進的熱電堆傳感器，黑色涂層表面、兩個圓頂和陽極氧化鋁主體。它通過Modbus RTU 通過 2 線RS-485進行數字輸出。輻射表圓頂通過使用 RVH^TM（循環通風和加熱）技術對內圓頂和外圓頂之間的區域進行通風來加熱。
