Hukseflux SR20-D2二級總輻射表
Hukseflux SR20-D2二級總輻射表
SR20-D2是ISO 9060分類系統中高級別的太陽輻射傳感器：二級標準。每一個SR20-D2都具有溫度響應和方向響應測試報告，是可精確和可靠的數字二級標準總輻射表。
SR20-D2具有180°視場角，可以測量接收到的太陽輻射，以W/m2為單位。它用于需要高測量精度的應用。 SR20-D2專為太陽能光伏行業而設計，提供兩種常用格式的太陽總輻射輸出：RS-485 Modbus RTU數字輸出和模擬4-20 mA（電流回路）輸出。使用SR20-D2時，這些行業標準可實現輕松的數據采集、輕松的讀數和無差錯的儀器更換。
優秀的測量精度
為了提高整體測量精度，Hukseflux有效地針對測量不確定性的兩個主要來源：校準和“零偏移a”。此外，SR20-D2的溫度響應可以忽略不計。都是級別里優秀的。
儀器電子設備使用二次多項式在機上測試和校正每臺儀器的溫度響應。
嚴苛的應用
SR20-D2的低溫依賴性使其成為在極冷和極熱條件下使用的理想選擇。
不確定性評估
戶外條件下測量的不確定性取決于許多因素。根據“Guide to Expression of Uncertainty in Measurement” (GUM，測量不確定度表達指南) 的不確定性評估指南可以在我們的手冊中找到。我們提供電子表格來協助您對測量進行不確定性評估。
重新校準：可訪問的寄存器
總輻射表的推薦校準間隔為2年。用戶可以完全訪問包含應用靈敏度和SR20-D2校準歷史的寄存器。這允許用戶選擇自己的本地校準服務。相同的功能可用于現場遠程控制總輻射表的重新校準。
可選項：
? 更長的線纜, 5米的倍數
? 其他對應4-20mA的輸出范圍
? VU01通風裝置
應用領域：
? 光伏系統性能監測
? 常規輻射監測網絡更換
? 科學氣象觀測
? 用于比較的基準儀器
? 極端氣候（熱帶/極地）

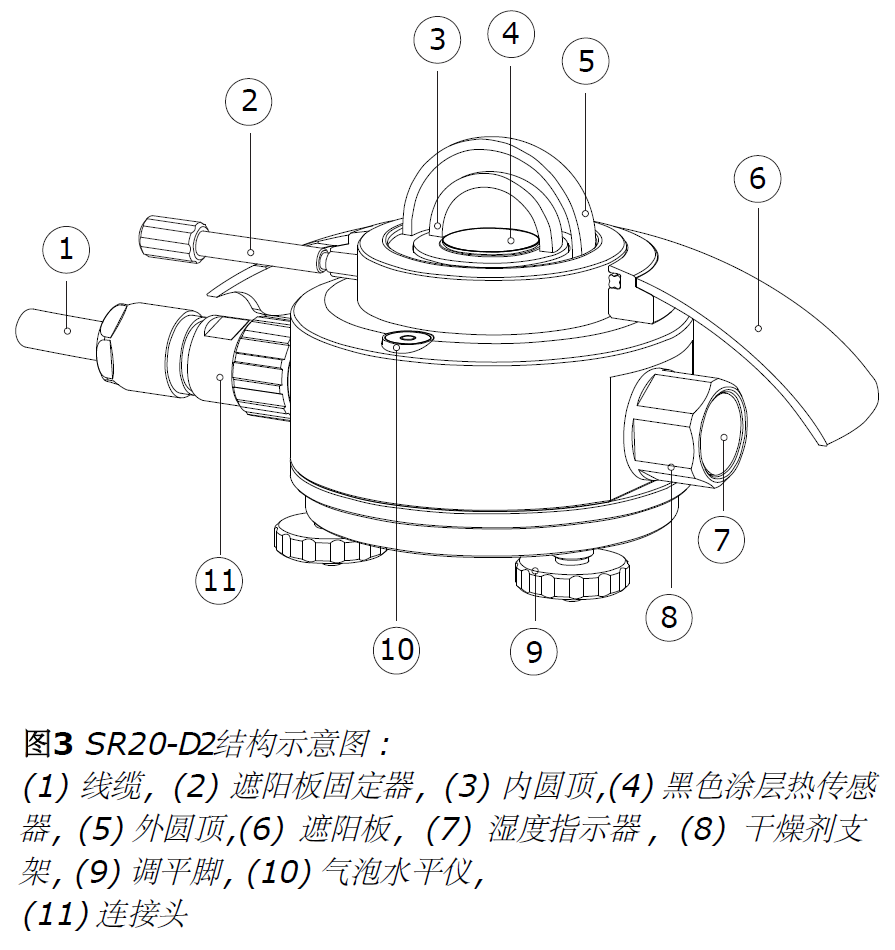

SR20-D2設計：
SR20-D2總輻射表采用熱電堆傳感器，具有黑色涂層表面、兩個圓頂和陽極氧化鋁主體。連接器、干燥劑支架和遮陽板固定非常堅固，專為長期工業使用而設計。 SR20-D2采用高端24位A/D轉換器。所有部件都指定在 SR20-D2的整個額定工作溫度范圍內使用。
| 測量參數 | 半球太陽輻射 |
| ISO分類 | 二級標準 |
| 校準不確定性 | < 1.2 % (k = 2) |
| 零偏移a | < 5 W/m2不通風；2.5 W/m2 通風 |
| 校準可追溯 | WRR |
| 校準寄存器 | 用戶可訪問 |
| 測量范圍 | 0- 4000 W/m2 |
| 光譜范圍 | 285 - 3000 nm |
| 工作溫度 | -40- 80 ℃ |
| 溫度響應 | < ± 0.4 % (-30- 50 °C，在數據處理中進行修正) |
| 加熱器 | 無加熱 |
| 溫度響應測試報告 | 包含 |
| 方向響應測深報告 | 包含 |
| 線纜長度 | 5 m |
| 數字輸出 | 太陽總輻射：單位 W/m2 儀器溫度：單位 ℃ |
| 通訊協議 | Modbus RS485 |
| 傳輸模式 | RTU |
| 工作電壓 | 5- 30VDC |
| 功耗 | < 75 x 10-3 W @ 12 VDC |
| 模擬輸出（4-20mA） | 太陽總輻射 單位 W/m2 |
| 對應輻射范圍 | 0- 1600 W/m2 |
| 功耗 | 主電源：< 75 x 10-3 W @ 12 VDC； |
