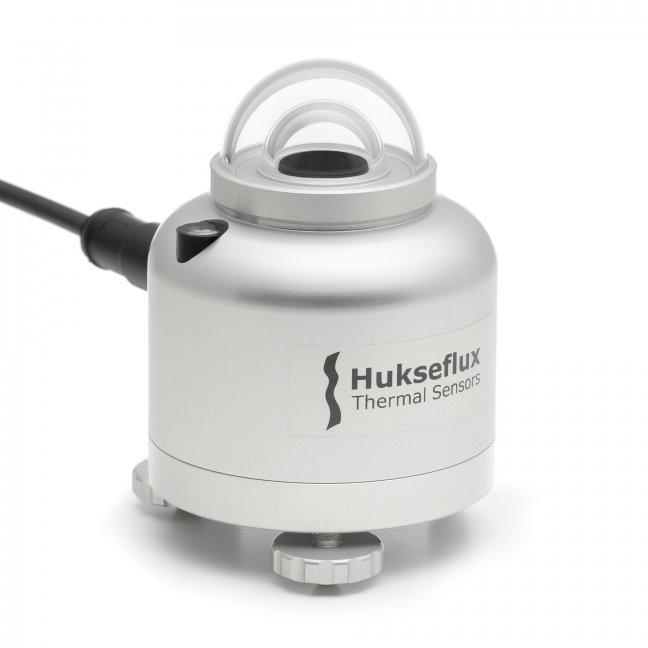

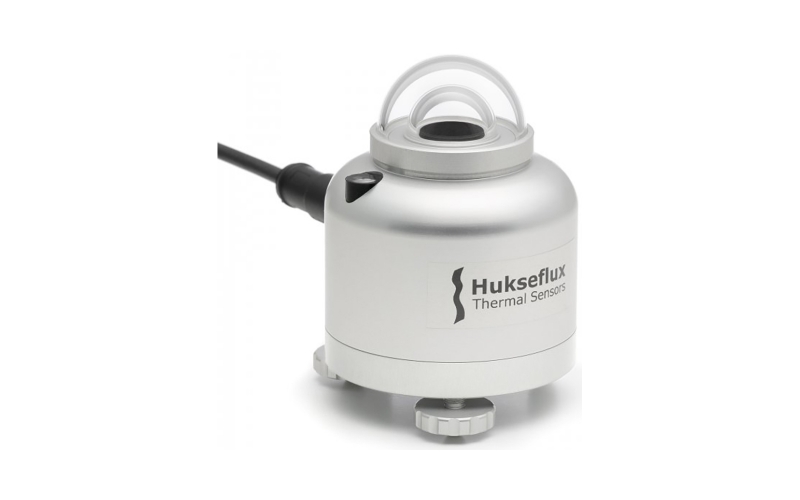

Hukseflux SR15-D2A2總輻射表
Hukseflux SR15-D2A2總輻射表
SR15系列總輻射表是高精度的太陽輻射傳感器。根據 ISO 9060:2018 標準和 WMO 指南，它是光譜平坦B級輻射計。 提供各種輸出，包括數字和模擬。SR15-D1和SR15-A1版本配備加熱器，可減少露水和霜凍。
SR15系列總輻射表是可應用于高精度觀測的太陽輻射傳感器。傳感器從180°的視場角測量平面接收到的太陽輻射。這個以 W/m2 表示的量稱為“半球”太陽輻射。 SR15總輻射表可以在戶外陽光下使用，也可以在室內基于燈的太陽模擬器使用。它的安裝方向取決于具體應用，可以是水平的、傾斜的（用于陣列輻射平面）或倒置的（用于反射輻射）。
可選版本：
? SR15-D1：數字光譜平坦B類總輻射表，帶有RS-485 Modbus RTU輸出和加熱器
? SR15-D2A2：數字光譜平坦B類總輻射表，具有 TTL Modbus RTU和4- 20mA輸出
? SR15-A1：模擬光譜平坦B類總輻射表，帶毫伏電壓輸出和加熱器
提高的測量精度
改進了SR15總輻射表的校準；我們新的校準方法使得靈敏度的不確定度為1.8%，而此類總輻射表的典型不確定度一般高于2.8%。SR15的響應時間小于10 秒，對于光伏系統性能監測和氣象來說完全夠用。
不確定性評估
戶外條件下測量的不確定性取決于許多因素。不確定性評估指南“測量不確定度表達指南”（GUM）可在我們的手冊中找到。我們提供電子表格來協助您對測量進行不確定性進行評估。
標準
適用的儀器分類標準為 ISO 9060 和 WMO-No. 8. 校準依據 ISO 9847。光伏相關標準為 ASTM E2848 和 IEC 61724-1。
用作日照時長傳感器
WMO已批準“日射強度法”從 WMO-No.8 氣象儀器和觀測方法指南中的日射強度計測量中計算日照時數。這意味著 SR15可以與適當?shù)能浖Y(jié)合使用來計算日照時長。 這比使用專用的日照時長傳感器更具成本效益。 索取我們的應用說明。
在國家網絡中使用
世界氣象組織 WMO 建議使用SR15等B級（一級）總輻射表進行組網運行。
Hukseflux傳感器管理軟件
對于 PC 和 SR15 系列數字總輻射表之間的通信，可以使用 Hukseflux Sensor Manager 軟件。它允許用戶繪制和導出數據，并更改 SR15 Modbus 地址和通信設置。 此外，可以查看數字輸出以進行傳感器診斷。
應用領域：

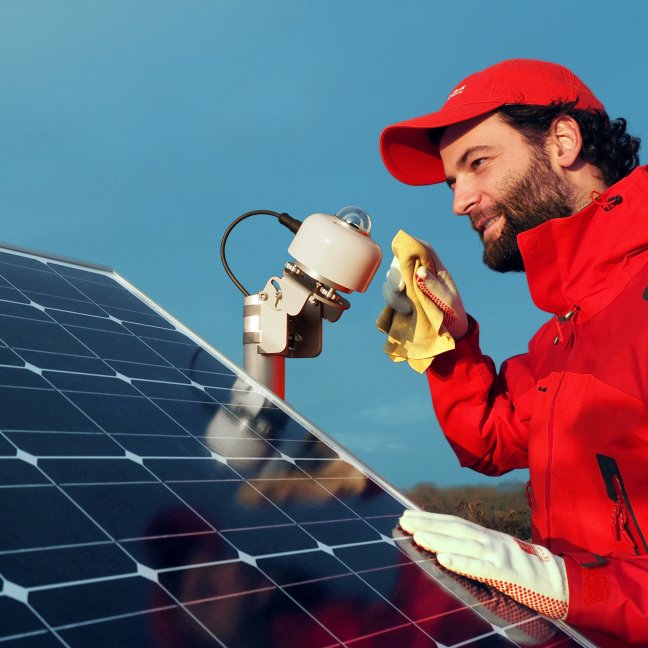

? 光伏系統性能監測
? 太陽能資源監測
? 室內模擬太陽測試
? 氣象網絡
SR15系列設計：
| 測量參數 | 半球太陽輻射 |
| ISO分類 | ISO 9060:2018：光譜平坦的B類總輻射表 |
| 校準不確定性 | < 1.8 % (k = 2) |
| 校準可追溯 | WRR |
| 測量范圍 | 0- 3000 W/m2 |
| 光譜范圍 | 285- 3000 nm |
| 響應時間 | ＜ 10s |
| 零偏移 | 5 W/m2 不通風 |
| 工作溫度 | -40- 80 ℃ |
| 溫度響應 | < ± 2 % (-40- 80 ℃) |
| 工作電壓 | 5- 30VDC |
| 線纜長度 | 5 m |
| 數字輸出 | 太陽總輻射 單位 W/m2 儀器溫度 單位 ℃ |
| 通訊協議 | Modbus TTL |
| 傳輸模式 | RTU |
| 模擬輸出 | 4-20 mA 電流回路 |
| 可選項 | 彈簧加載調平：一個實用的安裝架，便于在平面上進行安裝、調平和儀器更換 帶有一組螺栓的管調平支架 安裝支架 更長的線纜，10米和20米 帶2個連接頭的20米延長線 |
