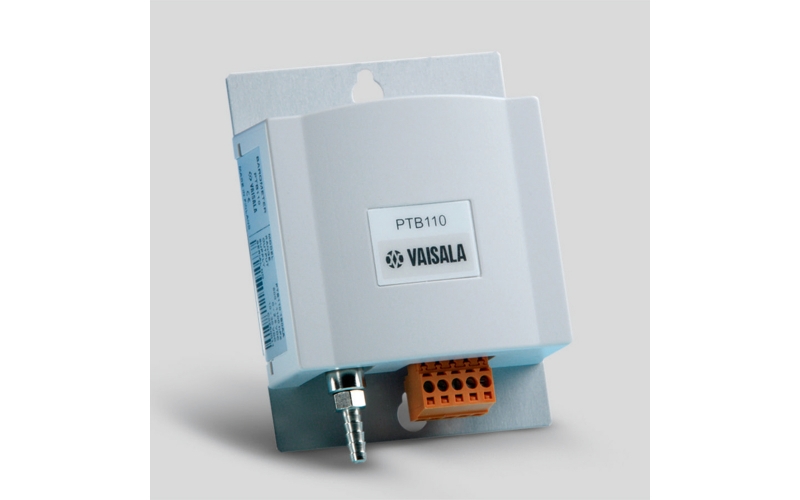

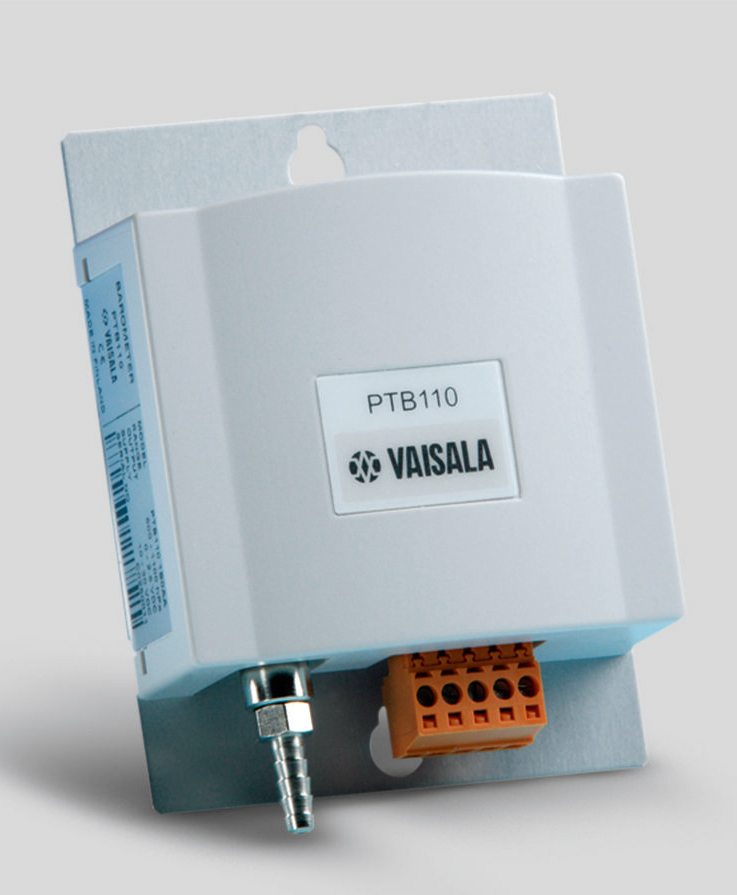

Vaisala PTB110氣壓傳感器
Vaisala PTB110氣壓傳感器
Vaisala PTB110氣壓傳感器
維薩拉BAROCAP?氣壓計PTB110既可以用于室溫下的精確大氣壓測量，也可以用于溫度范圍更寬的一般環境壓力監測。
維薩拉BAROCAP?技術
PTB110氣壓計采用維薩拉BAROCAP?傳感器，這是維薩拉開發的一種硅電容絕對壓力傳感器，用于大氣壓測量應用領域。這種傳感器采用成熟可靠的電容檢測原理 ，同時具有單晶硅出色的彈性和機械穩定性。
準確度與穩定性
氣壓計杰出的長期穩定性將很多應用領域的現場調準需求小化，甚至完全不需要現場校準 。
應用范圍
PTB110適合于各種應用領域，例如環境壓力監測、數據浮標、激光干涉儀、農業和水文測量領域。
由于具有低電耗的特點，結構緊湊的PTB110尤其適合于數據記錄器。同時還具有外部的開啟/關閉控制功能。當電力供應受限時這一特性非常實用。
產品特點：
? 維薩拉BAROCAP?傳感器
? 若干壓力范圍可選
? 20℃時準確度為±0.3 hPa
? 長期穩定性
? 帶外部觸發器的開啟/關閉控制功能
? 輸出電壓0- 2.5VDC或0- 5VDC
? 電流消耗小于4mA
? 可安裝在DIN軌條上(35mm寬)
? 可溯源至NIST(含校驗證書)
應用領域：
? 環境壓力監測、數據浮標、激光干涉儀、農業和水文測量領域
| 測量性能 | |
| 測量范圍 | 500- 1100 hPa |
| 分辨率 | 0.1 hPa |
| 濕度范圍 | 無冷凝 |
| 負載電阻 | 低10 kohm |
| 負載電容 | 最大47 nF |
| 穩定時間 | 在通電后1秒內達到整個準確度規范要求 |
| 響應時間 | 在壓力增加后500 ms達到整個準確度規范要求 |
| 加速敏感性 | 可忽略 |
| 準確度 | |
| 線性度 | ±0.25 hPa |
| 遲滯性 | ±0.03 hPa |
| 可重復性 | ±0.03 hPa |
| 壓力校準不確定度 | ±0.15 hPa |
| 電壓校準不確定度 | ±0.7 mV |
| 頻率校準不確定度 | ±0.3 Hz |
| 20℃時的準確度 | ±0.3 hPa |
| 總準確度 | |
| 15- 25℃ | ±0.3 hPa |
| 0- 40℃ | ±0.6 hPa |
| -20- 45℃ | ±1.0 hPa |
| -40- 60℃ | ±1.5 hPa |
| 長期穩定性 | ±0.1 hPa/年 |
| 輸入和輸出 | |
| 供電電壓 | 10- 30VDC |
| 電壓控制方式 | 帶TTL電平觸發器 |
| 電壓敏感性 | 可忽略 |
| 平均電流消耗 | 0.10W @ 12 V |
| 輸出電壓 | 0- 2.5VDC 0- 5VDC |
| 輸出頻率 | 500- 1100Hz |
| 壓力接頭 | M5（10 -32）內螺紋 |
| 壓力管接頭 | 1/8”倒刺接頭 |
| 最小壓力 | 0 hPa 絕對壓力 |
| 最大壓力 | 2000 hPa 絕對壓力 |
| 接線端子 | 針腳1：外部觸發 針腳3：電源接地 針腳4：供電電壓 針腳5：信號輸出 |
| 操作環境 | |
| 操作溫度 | -40- 60℃ |
| 儲存溫度 | -40- 60℃ |
| 操作濕度 | 無冷凝 |
| 電磁兼容性 | 符合電磁兼容標準EN61326 - 1,滿足用于測量,控制和實驗室使用的電氣設備的電磁兼容要求；工業環境。 |
| 機械性能 | |
| 防護等級 | IP32 |
| 尺寸 | 97.3 × 68.4 × 28.1 mm |
| 重量 | 90 g |
| 材料 | 殼體：ABS/PC混合 |
