Apogee SI-111紅外溫度傳感器

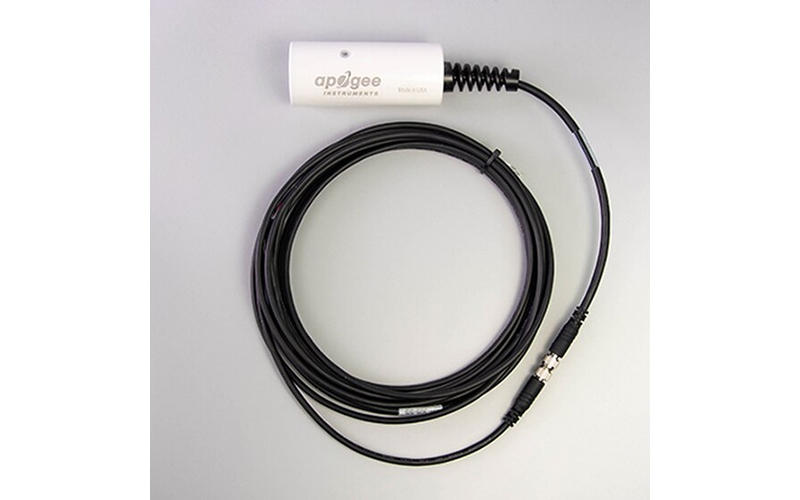

SI-111由一個熱電堆和一個熱敏電阻組成，熱電堆測量表面溫度，熱敏電阻測量傳感器體溫。兩個溫度探頭被封裝在一個耐用的鋁制殼體內，頂部有一個鍺制光學窗口。與硅制光學窗口相比，鍺制窗口更加便于修正目標黑度，減少大氣濕度所產生的影響，使傳感器和目標物體之間可以有更遠的距離。
熱電堆和熱敏電阻輸出均為毫伏信號，我們的數據采集器可以?xún)?cè)來那個毫伏電壓信號，并應用Stefan-Boltzman方程，修正傳感器體溫對目標溫度產生的影響。使用Stefan- Boltzman方程，是的SI-111在-10- 65℃溫度之間可以獲取±0.2℃的絕對精度。

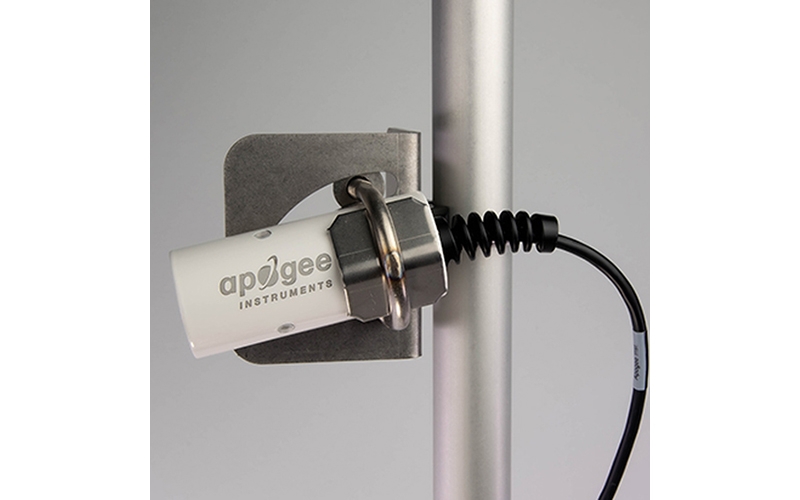

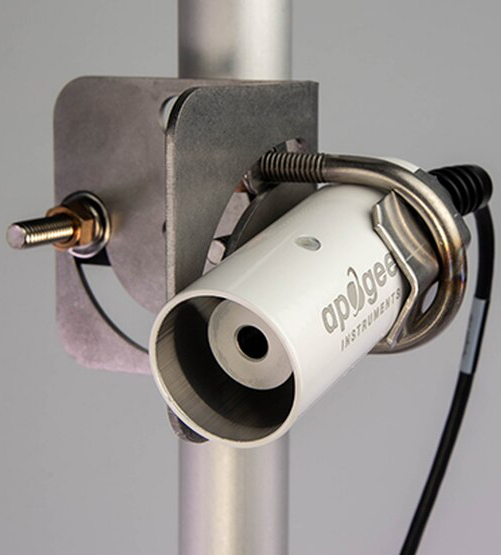

SI-111通常情況下使用一個CM202、CM204或CM206安裝橫臂來固定安裝， 橫臂固定在一個三腳架上，或者固定在一個塔上。然后通過一個CM220直角安裝支架，或一個CM330可調節角度安裝支架固定在這些橫臂上。SI-111應該和物體表面保持垂直，因此，當物體表面有一個傾斜角度時，我們推薦用戶使用CM230安裝支架 。當然，SI-111可以可以直接安裝在一個照相機使用的三腳架上。
應用領域：
? 道路表面溫度
? 海表溫度測量
? 積雪表面溫度
? 植物冠層溫度
? 水面溫度測量
| 測量范圍 | -40- 70℃ |
| 精度 | ±0.2℃（-10- 65℃）；±0.5℃（-40- 70℃） |
| 一致性 | ±0.1℃（-10- 65℃）；±0.3℃（-40- 70℃） |
| 重復性 | ±0.05℃（-10- 65℃）；±0.1℃（-40- 70℃） |
| 波長 | 8~14μm |
| 響應時間 | <1秒 |
| 工作環境 | -55- 80℃，0- 100% RH |
| 輸入電壓 | 2.5 VDC 激勵電壓 |
| 目標溫度輸出信號 | 與傳感器自身溫度差為60μV/℃ |
| 傳感器自身溫度輸出信號 | 0- 2500 mV |
| 視場 | 22°（半角） |
| 信號通道 | 一個差分（熱電堆），一個單端（熱敏電阻） |
| 尺寸 | 2.3cm（直徑） × 6cm（長） |
| 重量 | 190g |
