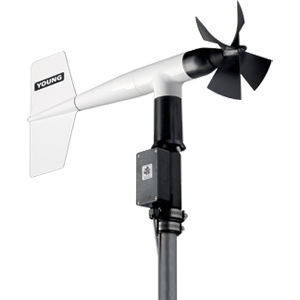

Young 05103高性能風速儀
Young 05103高性能風速儀
05103 是一款高性能的，堅固耐用的風傳感器。其簡單且耐腐蝕的結構使其成為各種風測量應用的理想選擇。
風速傳感器是一個四葉輪螺旋槳。螺旋槳旋轉產生交流正弦波電壓信號，其頻率與風速成正比。該結構省去了滑環和電刷，可以提高風速的可靠性。風向傳感器是堅固而輕便的尾翼，具有足夠低的縱橫比，可確保在風況波動時具有良好的保真度。尾翼角度由密封腔內的精密電位器感應。將已知的激勵電壓施加到電位計后，輸出電壓與葉片角度成正比。安裝定向環可確保在拆卸儀器進行維護時正確重新對準風向參考。
該儀器由防紫外線塑料制成，并帶有不銹鋼和陽極氧化鋁配件。使用精密不銹鋼滾珠軸承。瞬態保護和電纜終端位于接線盒中。儀器可以安裝在標準的1英寸立桿上。
對于離岸和海洋應用,可選擇使用05106，該海洋型風速儀具有特殊的防水軸承潤滑劑和密封的重型電纜尾纖代替標準接線盒。另外可選電壓或電流輸出的信號調節器。
05103風速儀還有兩個模擬信號輸出選項。 05103V提供校準的0-5VDC電壓輸出，可方便接入很多數據采集器。05103L為每個通道提供一個校準的4-20mA電流輸出，適用于高干擾地區或者需要長距離信號傳輸(可達數公里)。信號調節電子裝置集成在傳感器接線盒中。
可選型號：
? 05103 電磁脈沖輸出
? 05103V 0- VDC電壓輸出
? 05103L 4- 20mA電流輸出
? 05106 海洋應用
| 范圍 | |
| 風速 | 0- 100m/s |
| 風向 | 360° 機械, 355° 電子 (5° open) |
| 精度 | |
| 風速 | ±0.3m/s 或讀數的1% |
| 風向 | ±3° |
| 啟動風速 | |
| 螺旋槳 | 1.0m/s |
| 尾翼 | 1.1m/s |
| 動態響應 | |
| 螺旋槳距離常數 | 2.7m |
| 尾翼滯后距離 | 1.3m |
| 衰減率 | 0.3 |
| 阻尼自然波長 | 7.4m |
| 無阻尼自然波長 | 7.2m |
| 信號輸出 | |
| 風速 | 磁感應AC電壓，每轉3個脈沖 。1800rpm (90Hz) = 8.8m/s (19.7mph) |
| 風向 | 模擬DC電壓，來自導電塑料電位器 – 10KΩ電阻, 線性0.25%, 旋轉次數達5千萬 |
| 電源需求 | |
| 勵磁電壓 | 15VDC 最大 |
| 尺寸 | |
| 高 | 37cm |
| 長 | 55cm |
| 螺旋槳 | 直徑18cm |
| 安裝 | 直徑34mm管(標準1寸管) |
| 重量 | |
| 傳感器重量 | 1.0kg |
| 運輸重量 | 2.3kg |
| 型號05103V（0- 5VDC輸出） | |
| 電源需求 | 8- 24VDC (5mA @ 12VDC) |
| 工作溫度 | -50- +50℃ |
| 輸出信號 | 0- 5.00VDC 全量程 |
| 型號05103L（4- 20mA輸出） | |
| 電源需求 | 8- 30VDC (40mA 最大) |
| 工作溫度 | -50- +50℃ |
| 輸出信號 | 4- 20mA 全量程 |
