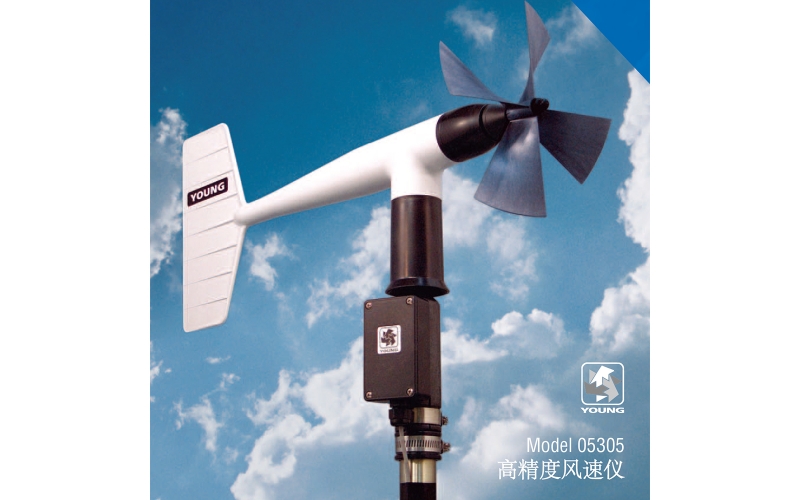

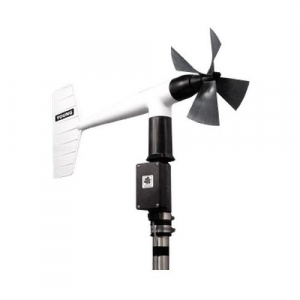

Young 05305高精度風速儀
Young 05305高精度風速儀
05305風速儀是一款專為空氣質量應用而設計的高分辨率風傳感器。它具有簡單、耐腐蝕、低啟動風速、響應迅速和出色準確度。
05305符合以下監管機構的要求：
? 美國環境保護署 – 防止嚴重惡化的環境監測指南 (PSD)。
? 美國核監管機構 – NRC 監管指南 1.23 支持核電廠的氣象計劃。
? 美國核學會 – 確定發電廠氣象信息的標準。
風速傳感器由輕質碳纖維熱塑性塑料 (CFT) 螺旋槳感應。螺旋槳旋轉產生頻率與風速成正比的交流正弦波電壓信號。不使用滑環和刷子。
風向傳感器是一種輕型風向標，其性能特點可確保在波動的風條件下具有出色的準確度。葉片位置由精密電位計感應。輸出信號是與葉片角度成正比的直流電壓。
儀器主體是抗紫外線塑料，帶有不銹鋼和陽極氧化鋁配件。精密級不銹鋼滾珠軸承貫穿始終。瞬態保護和電纜終端位于方便的接線盒中。儀器可以安裝在標準 1 英寸立管上。
05105還可以提供兩個額外的輸出信號選項。05305V提供校準電壓輸出，方便與許多數據記錄器連接使用。05305L為每個通道提供校準的4-20mA電流信號，適用于高噪聲區域或長電纜（長達數公里）連接。信號處理電子設備集成在傳感器接線盒中。
可選型號：
? 05305 電磁脈沖輸出
? 05305V 0- 5VDC電壓輸出
? 05305L 4- 20mA電流輸出
| 范圍 | |
| 風速 | 0-50m/s |
| 風向 | 360° 機械, 355° 電子 (5° open) |
| 精度 | |
| 風速 | ±0.2m/s 或讀數的1% |
| 風向 | ±3° |
| 啟動風速 | |
| 螺旋槳 | 0.4m/s |
| 尾翼 | 0.5m/s |
| 動態響應 | |
| 螺旋槳距離常數 | 2.1m |
| 尾翼滯后距離 | 1.2m |
| 衰減率 | 0.45 |
| 阻尼自然波長 | 4.9m |
| 無阻尼自然波長 | 4.4m |
| 信號輸出 | |
| 風速 | 磁感應AC電壓，每轉3個脈沖 。1800rpm (90Hz) = 9.2m/s (20.6mph) |
| 風向 | 模擬DC電壓，來自導電塑料電位器 – 10KΩ電阻, 線性0.25%, 旋轉次數達5千萬 |
| 電源需求 | |
| 勵磁電壓 | 15VDC 最大 |
| 尺寸 | |
| 高 | 38cm |
| 長 | 65cm |
| 螺旋槳 | 直徑20cm |
| 安裝 | 直徑34mm管(標準1寸管) |
| 重量 | |
| 傳感器重量 | 0.7kg |
| 運輸重量 | 2.3kg |
| 型號05305V（0- 5VDC輸出） | |
| 電源需求 | 8- 24VDC (5mA @ 12VDC) |
| 工作溫度 | -50- +50℃ |
| 輸出信號 | 風速：0- 2.50VDC（0- 50m/s） |
| 型號05103L（4- 20mA輸出） | |
| 電源需求 | 8- 30VDC (40mA 最大) |
| 工作溫度 | -50- +50℃ |
| 輸出信號 | 4- 20mA全量程 |
