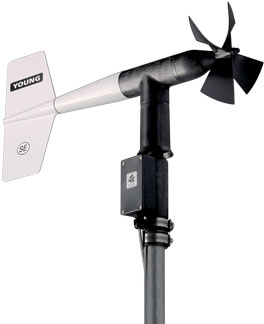

Young 09101串口風速儀
Young 09101串口風速儀

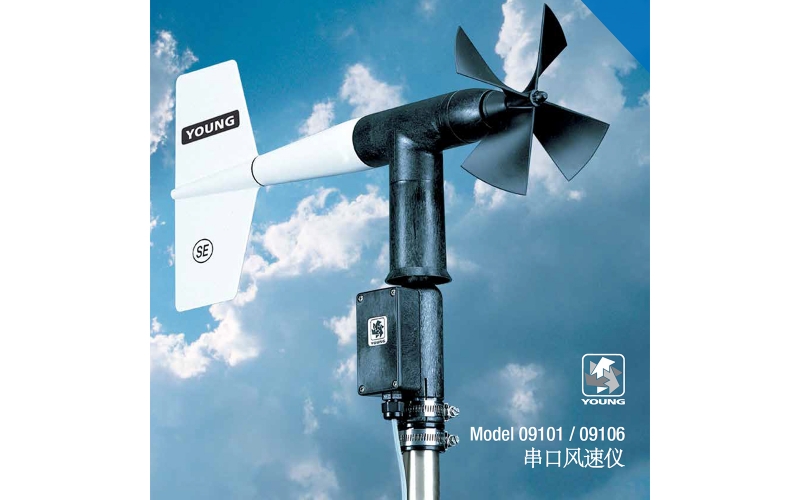

SE系列風速儀除了具有標準風速儀的高性能和耐用性外，還配備了一個獨特的光學編碼器，數據可以通過串口進行數字輸出。SE系列風速儀在傳統風傳感器中提供了多功能性。光學編碼器用于葉片角度測量，從而消除了電位計傳感器的特性死區和磨損。串行輸出信號非常適合與現代數據采集系統連接。
風速傳感器是一個四葉螺旋槳，采用可轉動多極磁鐵。螺旋槳旋轉在靜止線圈中感應出可變頻率信號；不使用活動滑環和電刷。原始信號由板載微處理器電路轉換為數字串行輸出。只需移動內部跳線即可選擇更傳統的電壓輸出。風向傳感器是一個耐用的模壓葉片。葉片角度由定制的光學編碼器檢測。編碼器為絕對型，即使斷電也能保持準確的方向輸出。與風速一樣，可以選擇串口輸出或模擬電壓信號輸出。
SE系列風速儀專為卓越的環境耐受性而設計。外殼部件是防紫外線的熱塑性塑料。配件為不銹鋼和陽極氧化鋁。09101使用精密級不銹鋼滾珠軸承。09106是一種改進型，配備陶瓷軸承和更大直徑的不銹鋼螺旋槳軸。陶瓷軸承更耐磨和耐腐蝕，延長了傳感器在惡劣海洋環境中的使用壽命。09101 和 09106 型都安裝在標準 1 英寸管道上。
可選型號：
? 09101 串口輸出
? 09106 串口輸出，海洋應用
| 范圍 | |
| 風速 | 0- 100m/s |
| 風向 | 0- 360° |
| 分辨率 | |
| 風速 | 0.1unit (m/s, kts, mph, km/h) |
| 風向 | 1° |
| 精度 | |
| 風速 | ±0.3m/s 或讀數的1% |
| 風向 | ±2° |
| 啟動風速 | |
| 螺旋槳 | 1.0m/s |
| 尾翼 | 1.1m/s |
| 動態響應 | |
| 衰減率 | 0.3 |
| 阻尼自然波長 | 7.4m |
| 無阻尼自然波長 | 7.2m |
| 輸出方式 | |
| 電壓輸出 | 風速: 0- 5VDC（0- 100m/s） 風向: 0- 5VDC（0- 540°） |
| 串口RS485 | RMY, NCAR, 或NMEA協議，輪詢或者連續輸出 |
| 電源需求 | |
| 電壓電流 | 11- 24VDC, 20mA |
| 尺寸 | |
| 高 | 37cm |
| 長 | 55cm |
| 螺旋槳 | 直徑18cm |
| 安裝 | 直徑34mm管(標準1寸管) |
| 重量 | |
| 傳感器重量 | 1.0kg |
| 運輸重量 | 2.3kg |
| 工作溫度 | |
| 工作溫度 | -50- +50℃ |
