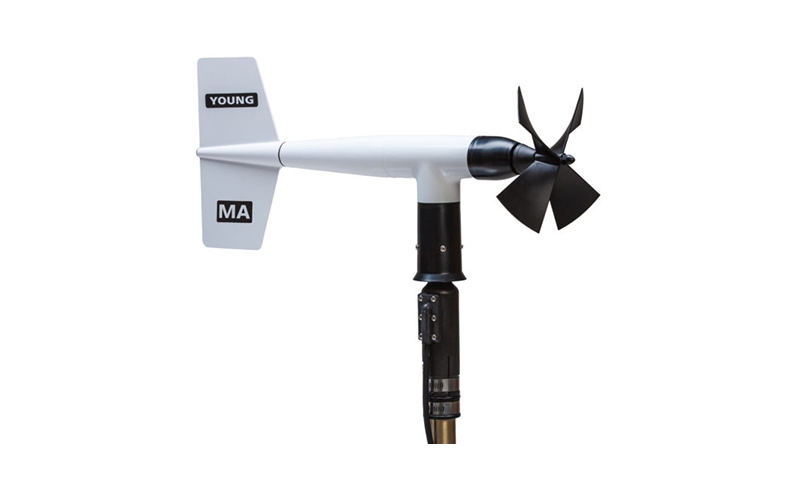

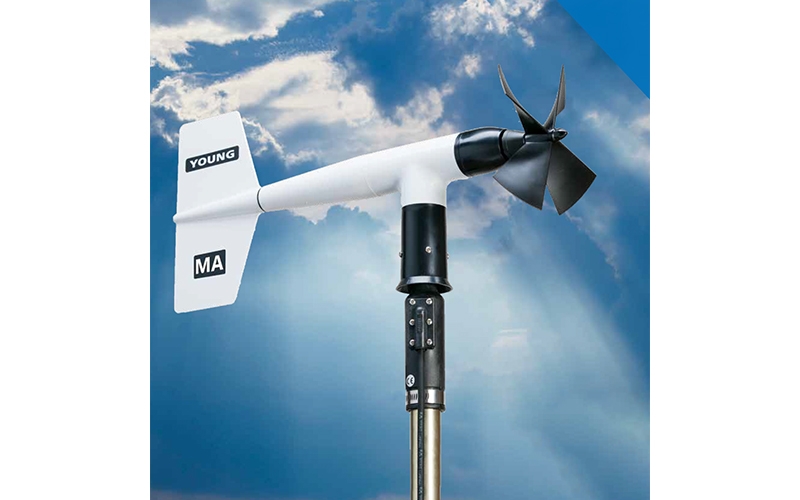

Young 05106海洋型風速儀
Young 05106海洋型風速儀
Young 05106海洋型風速儀
05106是一款高精度、堅固耐用的風速儀，專門為嚴苛的海洋環境所設計的。風速傳感器是一個四葉螺旋槳。傳感器無需電觸點或滑環即可產生脈沖信號。風向傳感器是一個耐用的模壓葉片。 葉片角度由安裝在密封腔室中的精密電位計感應。 在電位計上施加已知電壓的情況下，輸出電壓與葉片角度成正比。
所有材料都經過精心挑選，在惡劣的海洋環境中具有耐腐蝕性和耐用性。 整個過程都使用極其耐用的超大陶瓷軸承。 除了更耐磨之外，陶瓷軸承對比鋼軸承在極端的環境中也更耐腐蝕。 儀器可安裝在標準 1 英寸立桿上。
對于特定應用，可以使用單獨的信號處理裝置。05603C 風速儀接口可為風速和風向提供校準的 0-5VDC 電壓信號輸出。 05631C 風線驅動器為每個通道提供校準的 4-20 mA 電流信號，適用于高噪聲區域或長達數公里的長電纜。 每個接口電路都在一個防風雨接線盒中提供，該接線盒帶有安裝硬件，可安裝在傳感器附近。
可選型號：
? 05106 電磁脈沖輸出，3米線
? 05106-8M 電磁脈沖輸出，8米線
? 05106-12M 電磁脈沖輸出，12米線
? 05106C 帶防水接頭，3米線
? 05603C 0- 5V輸出接口
? 05631C 4- 20mA輸出接口
| 范圍 | |
| 風速 | 0- 100m/s |
| 風向 | 360° 機械, 355° 電子 (5° open) |
| 精度 | |
| 風速 | ±0.3m/s 或讀數的1% |
| 風向 | ±3° |
| 啟動風速 | |
| 螺旋槳 | 1.1m/s |
| 尾翼 | 1.1m/s |
| 動態響應 | |
| 螺旋槳距離常數 | 2.7m |
| 尾翼滯后距離 | 1.3m |
| 衰減率 | 0.3 |
| 阻尼自然波長 | 7.4m |
| 無阻尼自然波長 | 7.2m |
| 電源需求 | |
| 勵磁電壓 | 15VDC 最大 |
| 工作溫度 | |
| 工作溫度 | -50- +60℃ |
| 信號輸出 | |
| 風速 | 磁感應AC電壓，每轉3個脈沖 。1800rpm (90 Hz) = 8.8m/s (19.7mph) |
| 風向 | 模擬DC電壓，來自導電塑料電位器 – 10KΩ電阻, 線性0.25%, 旋轉次數達5千萬 |
| 尺寸 | |
| 高 | 37cm |
| 長 | 55cm |
| 螺旋槳 | 直徑18cm |
| 安裝 | 直徑34mm管(標準1寸管) |
| 重量 | |
| 傳感器重量 | 1.0kg |
| 運輸重量 | 2.3kg |
| 型號05603C（0- 5VDC輸出） | |
| 電源需求 | 8- 24VDC (5 mA @ 12VDC) |
| 工作溫度 | -50- +50℃ |
| 輸出信號 | 0- 5.00VDC 全量程 |
| 型號05631C（4-20 mA輸出） | |
| 電源需求 | 8-30VDC (40mA 最大) |
| 工作溫度 | -50- +50℃ |
| 輸出信號 | 4- 20mA 全量程 |
