Young 81000三維風速儀
Young 81000三維風速儀

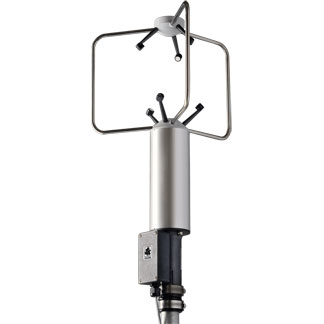

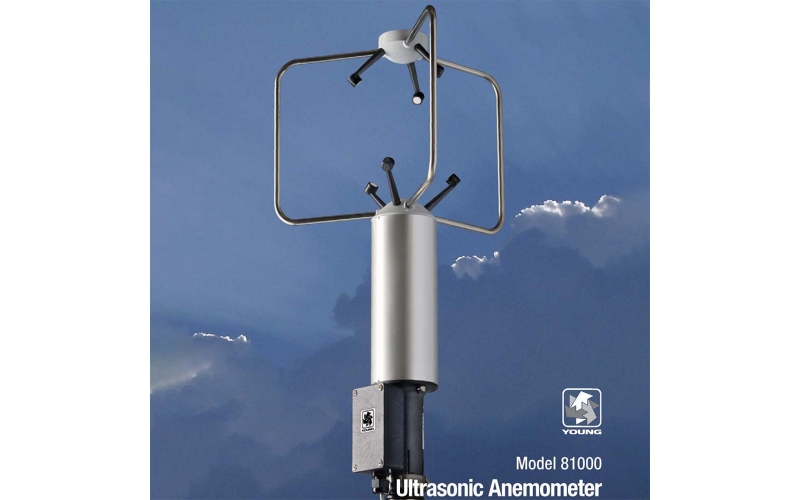

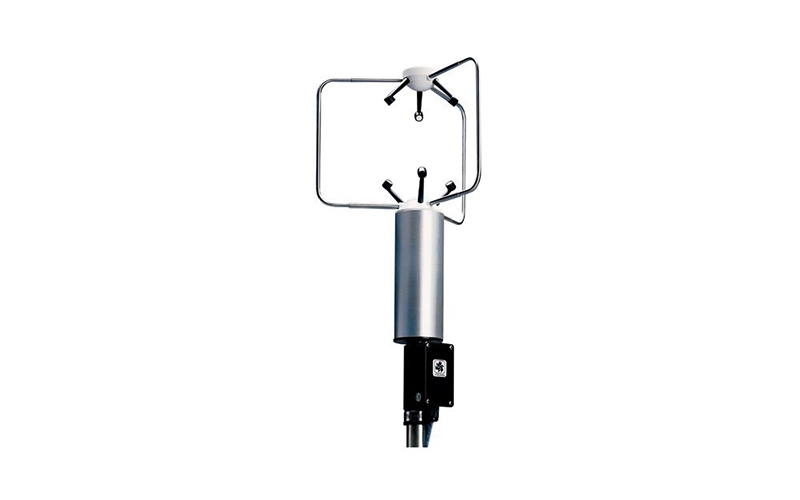

YOUNG 81000型超聲風速儀是一款三維、無移動部件的新型測風傳感器。它非常適合需要快速響應、高分辨率和三維測風的應用。
該傳感器采用由不銹鋼支架支撐的三對相向安裝的超聲換能器組成，結構堅韌結實。這一排列增強了風速儀的剛度，當測量時保護換能器。另外，換能器的這種排列，可使測量通過通常的容積獲得，故改善了測量的有效性。同時，快達160HZ的采樣速度確保了理想的測量頻度。 輸出頻率4 到 32 Hz 用戶可選擇。 每個 81000 都經過單獨風洞測試和校準，以補償支撐結構的風影效應。
81000具有四個電壓輸出通道。還提供串行RS-232 和 RS-485 輸出。對于需要同步模擬測量的應用，81000V包括四個電壓輸入通道，而不是電壓輸出。 風、聲溫和模擬電壓輸入數據可通過串口進行傳輸。81000和81000V，用戶都可以選擇各種預設或自定義輸出格式。
兩種型號都可以安裝在標準 1 英寸管道上。 接線連接安裝在方便的防風雨接線盒中。
可選型號：
? 81000 電壓/串口輸出
? 81000V 電壓輸入、串口輸出
| 風速 | |
| 范圍 | 0- 40m/s |
| 分辨率 | 0.01m/s |
| 啟動風速 | 0.01m/s |
| 精度 | ±1% 或±0.05m/s (0- 30m/s) ±3% (30- 40m/s) |
| 風向 | |
| 范圍 | 0- 360° |
| 仰角范圍 | ±60° |
| 分辨率 | 0.1° |
| 精度 | ±2°(1- 30m/s) ±5°(30- 40m/s) |
| 聲速 | |
| 范圍 | 300- 360m/s |
| 分辨率 | 0.01m/s |
| 精度 | ±0.1%或±0.05m/s (0- 30m/s) |
| 聲溫 | |
| 范圍 | -50- 50℃ |
| 分辨率 | 0.01℃ |
| 精度 | ±2℃( 0- 30m/s) |
| 串口輸出 | |
| 接口 | RS232 或RS485數字輸出（9600-38400 baud），3個電壓輸出（UVW或風速/方位角/仰角） |
| 波特率 | 1200- 38400 |
| 輸出頻率 | 4- 32Hz |
| 數字輸出格式 | 用戶可編程ASCII 輸出結構；（可選擇： U，V，W，聲速，聲溫度，2維風速，三維風速，方位角，仰角） |
| 單位 | m/s，cm/s，MPH，Knots，Km/hr |
| 模擬輸出（81000） | |
| 數量 | 4個模擬電壓（0- 5000mV） |
| 參數 | 可選擇： U，V，W，聲溫/聲速，方位角，仰角 |
| 模擬輸入（81000V） | |
| 范圍 | 0- 5000mV（V1 & V2） |
| 分辨率 | 1/4000 |
| 精度 | ± 0.1% |
| 其他 | |
| 電源需求 | 12- 24VDC，110mA |
| 操作溫度 | -50- +50℃ |
| 尺寸 | 55cm×17cm直徑 |
| 重量 | 1.7kg |
