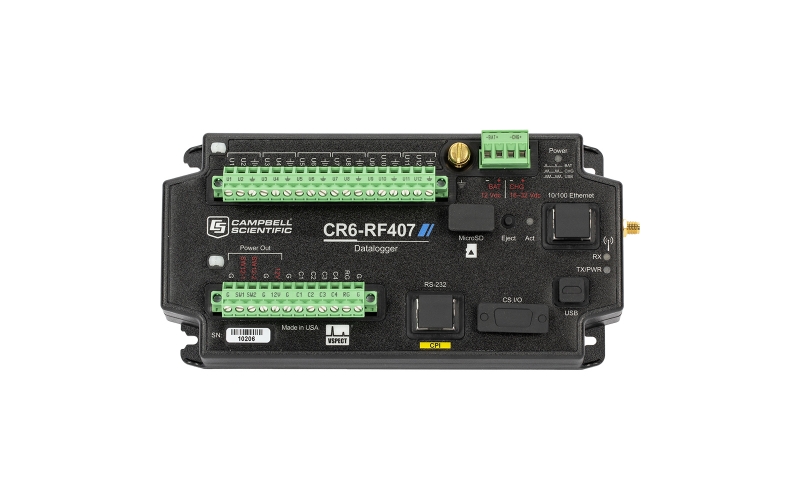

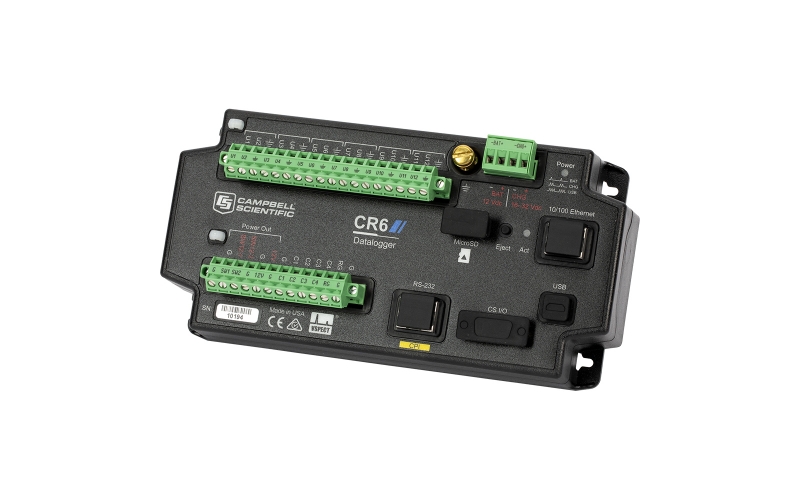

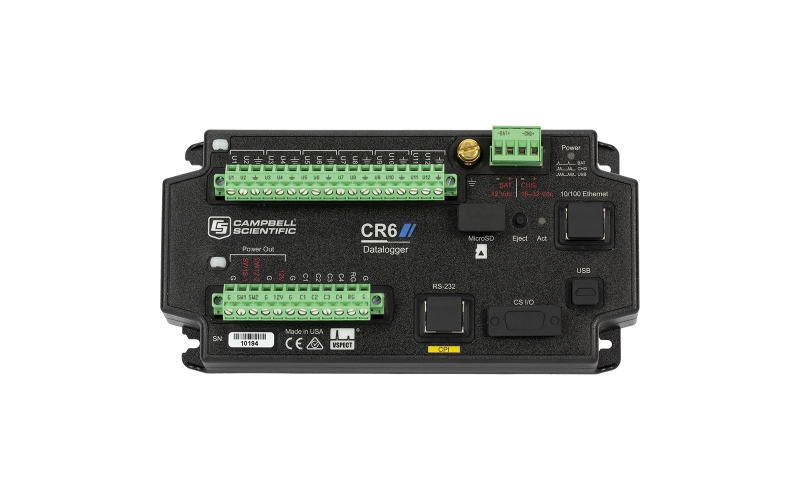

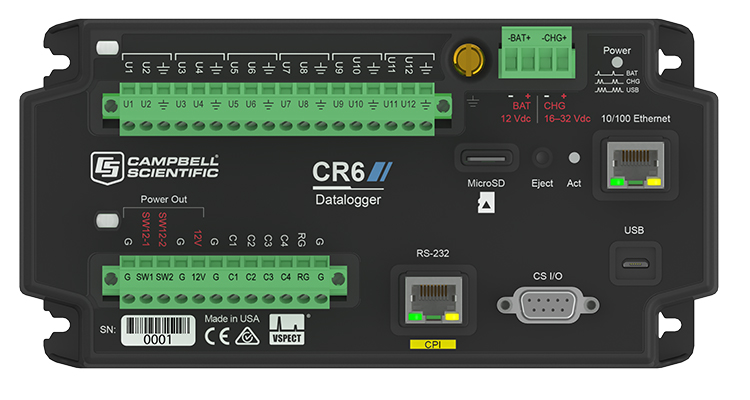

Campbell CR6數據采集器
Campbell CR6數據采集器
CR6測量和控制數據采集器器是數據采集系統的強大核心組件。CR6 數據采集器具有快速通信、低功耗、內置 USB、緊湊的尺寸以及高模擬輸入精度和分辨率的特點。 它使用通用 (U) 端子允許連接到幾乎任何傳感器：模擬、數字或智能儀器。這種多用途數據采集器還能夠進行靜態振弦式測量。
CR6 幾乎可以連接測量任何具有電響應的傳感器，直接通信設備，將數據簡化為統計值，執行計算并控制外部設備。測量完成后，數據存儲在板載非易失性存儲器中，等待傳輸?shù)接?jì)算機。由于大多數應用程序不需要記錄每個測量值，因此該程序通常將多個測量值組合成計算或統計摘要，例如平均值和標準偏差。
產品特點：
? 在極端環境中運行，標準工作溫度為-40- +70°C， 擴展工作溫度為 -55- +85°C
? 直接連接到計算機的USB接口
? 通用端子可連接配置幾乎任何傳感器：模擬或數字、輸入或輸出
? 使用我們可靠的 VSECT? 光譜分析技術支持靜態振弦式測量
? 通過高分辨率測量（至 0.05 μV，24 位 Adc）區分?jǐn)?shù)據值的微小變化
? 包含一個板載 CPI 端口，用于托管 Campbell 高速傳感器和分布式模塊 (CDM)
? 通過10/100 RJ-45 或通過 USB 的以太網（虛擬以太網）直接連接到以太網
? 具有用于擴展內存需求的 microSD 卡驅動器
? 使用 SDI-12、RS-232 和/或 RS-485 提供簡單的串行傳感器集成和測量
? 支持完整的 PakBus 網絡
? 包括用于通過網絡瀏覽器直接連接的嵌入式網頁
| 工作溫度 | -40- 70℃（標準），-55℃~85℃（擴展），無冷凝環境 |
| 最大掃描速率 | 100Hz |
| 外殼材料 | 高抗沖擊聚碳酸酯和抗紫外線 TPE，回收代碼 7 |
| 模擬輸入 | 多達 12 個單端或 6 個差分（CR6 有 12 個通用 [U] 和 4 個控制 [C] 端子，可針對各種功能進行編程。模擬輸入、開關激勵和數字端口的數量假定所有 端口配置相同。） |
| 通用輸入 | 12 個單獨配置的模擬或數字輸入 |
| 脈沖計數器 | 16 個(C1到C4 和 U1到U12) |
| 通訊接口 | CS I/O、USB Micro B、RS-422、RS-485、以太網、SDI-12、CPI |
| 數據存儲接口 | microSD |
| 12 V開關電源 | 2個端子 |
| 數字I/O | 16 個端子（C1 到 C4，U1 到 U12）可配置用于數字輸入和輸出。 對于某些功能，端子可成對配置為 5 V 或 3.3 V 邏輯電壓。 |
| 輸入限制 | ±5 V |
| 模擬電壓精度 | ±(0.04%測量值 + 偏移值) 在 0- 40°C時，精度規格不包括傳感器或測量噪聲； ±(0.08%測量值 + 偏移值) 在 -55- +85°C時(擴展溫度范圍)； |
| ADC | 24-bit |
| 電源需求 | 10- 18 Vdc 用于電池輸入(BAT)（電流限制在 12 Vdc 2.5 A 最大，20°C） 16- 32 Vdc 用于充電器輸入(CHG)（電流限制為 12 Vdc 1.2 A最大，20°C） |
| 實時時鐘精度 | ±3 min/每年 (可選GPS 校正到±10 μs) |
| 互聯網協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT |
| 通訊協議 | CPI, PakBus, SDM, SDI-12, Modbus,TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI等等 |
| 用于CPU和存儲的電池支持 SRAM | 4 MB |
| 數據存儲 | 4 MB SRAM + 72 MB 閃存 (使用可移動 microSD 閃存卡，存儲擴展高達 16 GB。) |
| 空閑電流消耗, 平均 | < 1 mA, 12Vdc on BAT 端子; 增加2 mA 如果使用CHG端子。 |
| 活動電流消耗, 平均 | 67 mA (20 Hz 掃描)；3 mA (1 Hz 掃描)；12 Vdc on BAT端子；增加2 mA 如果使用CHG 端子。 |
| 靜態振弦式測量 | 支持 |
| 尺寸 | 21.0 x 10.2 x 5.6 cm (8.3 x 4.0 x 2.2 in.) 電纜和布線需要額外的空間。 |
| 重量 | 0.42- 0.52 kg (0.92- 1.15 lb)，取決于選擇的通信選項 |
