KippZonen系列輻射表測量常見問題

1、測量點的太陽輻射值比1400 W/ m^2大，有可能嗎？

事實上測得的輻射值達到1400 W/ m^2或者稍微高出一些是可能的。太陽在大氣中的最大輻射值是1367 W/ m^2．但是在高海拔地區，晴朗的太空中有白云（云沒有遮住太陽）的情況下，是有可能超過1400 W/ m^2的。白云就相當于鏡子反射太陽射線至輻射表使測量值高出實際值。因此這種情況是可能的，但僅限于極端條件下，在沒有云的天空下，輻射值一定是小于1367 W/ m^2的。

2、輻射表在夜間輸出負值？

這個誤差和A類型的零偏移有關。由于天空是個恒定存在的冷源，儀器體的溫度必然會經由感應面、內罩和外罩向天空散發熱量，進而導致罩溫度要比氣溫低。發射出去的熱量來自儀器體（通過熱傳導）、空氣（通過風）、內罩和感應面（通過長波輻射）。這樣內罩和感應面的溫度也下降了。這一熱流與太陽輻射正好相反，從而引起夜間的零偏移，日間，這個負的零偏移也是存在的，只是和太陽輻射的信號混合在一起了。

A類零偏移通過給輻射表蓋上一個防反射的罩子可以監測出來，輻射響應1秒鐘之后將會衰減，但是玻璃罩的溫度要幾分鐘之后才趨于平衡，因此，半分鐘之后，剩余的信號主要就是A類零偏移了。

對罩和儀器進行良好的通風，甚至加熱通風是減少A類型零偏移的一種解決辦法。Kipp&Zonen建議使用強制通風罩CVF4 來減少A類零偏移的影響，如果使用了CVF4，A類零偏移可以降到3 W/m^2之下。

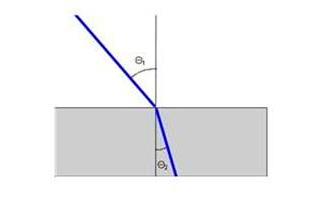

3、什么是方向或余弦響應?

入射在平面上的光線是一個點光源通過一個特定的角度入射的，在余弦方向上會有一個特定的值，叫做余弦響應，如圖所示。理想的輻射表的余弦響應應該是遵循余弦定律的，然而，一個輻射表的余弦響應是和表體的質量、尺寸和玻璃罩的結構有關的。理想的余弦響應的最大偏差是可以看作是1000 W/ m^2的入射線在80度的高度角時和0度入射角時的偏差值。

4、對有角度的入射光線來說，應該考慮多大的偏差量?

對于水平安裝的總輻射表來說，總輻射表手冊中標明的方向偏差是：

CMP 3 < 20 W/ m^2

CMP 22 < 5 W/ m^2

5、我能在水中使用總輻射表嗎？

CMP系列的總輻射表可以在水下使用，但是深度限制在1米之內，而且只能短時間測量。

建議CMP系列的總輻射表在水下測量的時間不要超過30分鐘。

總輻射表SPLITE2 和光量子輻射表PQS1 PAR能在水下測量較長的時間，深度限制在2米之內。要考慮水面上的碎光。

6、假如在水下使用總輻射表，我能給它連接一個數據采集器嗎

可以，但是數采必須放置在水面之上，盡管數采也許是防水的，但是它不能比水面低。

7、總輻射表的標定頻率是多久?

建議每2年標定一次。

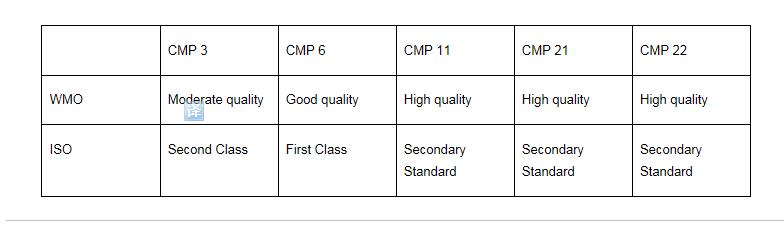

8、WMO組織對總輻射表的標準是什么？

9、總輻射表的分辨率是多大的?

總輻射表的輸出是連續的模擬電壓量，這意味著分辨率是無窮小的，任何輻射值的變化，都能從電壓上體現出來。

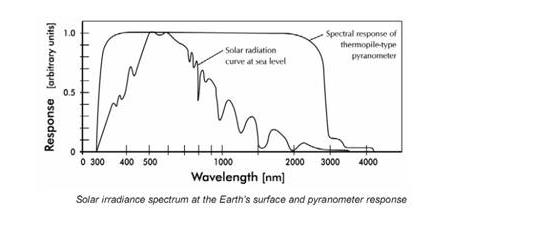

10、總輻射表的波段寬度是多少？

大多數輻射表的波段寬度是285到2800nm,這個范圍基本覆蓋了太陽光譜。

有一些例外：

CMP22的波段寬度是200-3600nm（石英玻璃）。

SP Lite的波段寬度是400-1100nm(硅光二級管)。

CMP3的波段寬度是300-2800nm。

11、總輻射表應用在PV電站時，CMP11的線長如果是50米，和PV面板的輸出線纜（直流電壓，100Amps）一起走線，這些線會影響測量嗎？

一般來說距離的長短很難判定影響有多大，最好的辦法是測試一下，把輻射表完全罩起來，至少測試一天，如果測得的值是0，這可判定沒有影響。

12、在溫室中建議建議用什么用的輻射表？

對溫室的測量，建議使用CMP6和PQS1 PAR想結合，CMP6安裝在室外測量太陽總輻射，PQS1 用在室內來測量對植物和生長最敏感的光合有效輻射。

13、對固定的光伏組件來說，用什么樣的總輻射表？

建議使用CMP11，注意最好將輻射表和光伏面板以相同的角度來安裝。

14、什么樣的總輻射表可以用在光熱電站？

沒有總輻射表適合太陽能光熱電站。光熱電站是反射太陽光到一個集熱器并且是跟蹤太陽的，你需要配置一個直接輻射表安裝在太陽跟蹤器上來測量太陽直接輻射。

15、有一種總輻射表它的光譜特性和PV板是一樣的嗎？

是的，總輻射表SP Lite（2）的光譜特性和太陽能板是一樣的。

SP-Lite的原理是硅光電二極管，它響應的光譜范圍是400-1100nm。它的優勢是響應時間，和PV板幾乎一樣快。它的劣勢是不是所有的PV板有同樣的光譜響應范圍，而熱電堆的總輻射表基本涵蓋了所有的太陽光譜范圍，測量的總輻射值更加準確。

16、能用電腦來連接總輻射表，并且用適合的軟件進行連續測量嗎？

CMP系列的輻射表輸出的信號是非常低的，特別是在晴天，大概是10毫伏左右的信號，去識別一個1W/m^2的變化需要一個分辨率大概是5毫伏的模數轉換器，而這樣的電腦是非常昂貴和很難找到的。這就是為什么低平信號需要數據采集器來采集。

17、我想知道總輻射表CMP6輸出的是什么信號，模擬還是數字，是什么電壓范圍？

CMP6以及所有的CMP系列的總輻射表都是很低的模擬電壓的輸出，像CMP6，1W/m^2的入射光線大約可以形成5-15毫伏的信號輸出，我們也有其他的方法可以提高電壓輸出。

18、輻射表的標定機構有哪些？

ISO 9059 Calibration of Field Pyrheliometers by Comparison to a Reference Pyrheliometer

ISO 9060 Specification and Classification of Instruments for Measuring Hemispherical Solar and Direct Solar Radiation

ISO 9846 Calibration of a Pyranometer Using a Pyrheliometer Guide to Meteorological Instruments and Methods of Observation, Fifth ed., WMO-No. 8

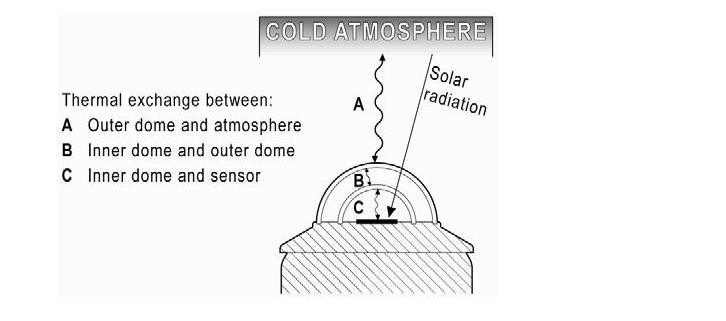

19、A類零偏移的含義是什么？

任何一個物體本身的溫度將改變它周圍的輻射狀態是一個自然規律，輻射表向上的罩面會優先和上部的冷空進行輻射量的交換，一般來說，天空的溫度比地球表面的空氣溫度要低，例如，晴天的情況下，天空溫度會比環境溫度低50度左右，而陰天，天空溫度和環境溫度基本相同，因此，晴天時，輻射表的罩面會向天空發射能量，這將導致罩面的溫度比表體的溫度要低，探頭和罩體之間的溫差將會導致儀器有一個負信號的輸出，叫做A類零偏差。在使用了內罩之后，這種偏差會非常小，內罩起了一個輻射緩沖的作用。

使用強制通風罩也可以有效地降低A類零偏移。

20、總輻射表需要使用什么附件來屏蔽反射光嗎？

不需要，所有的總輻射表的視界是180度，如果是水平安裝的話，總輻射表的設計是不會接受到地球表面的反射光的。

21、CMP11和CMP21最大的不同是什么？

CMP11配置了溫度偏差補償裝置，溫度依賴性是±1%從-10到+40°C.

CMP21每一塊表都進行了單獨的測試，使溫度補償達到最優化。它的溫度依賴是±1% from -20 to +50°C.，而從-10 to +40°C是± 0.5%，通常是± 0.3%，另外，CMP21配置了溫度探頭可以提供溫度響應的曲線。沒一塊CMP21都進行了余弦偏差的測試，并且提供了偏差量，這意味著，對一個嚴謹?shù)目茖W(xué)家來說，射線的溫度和角度的偏差都可以得到校正，而對于CMP11來說，是無法做到這點的。

BSRN站點聲明輻射表內部必須安裝一個溫度傳感器并且進行數據記錄，CMP21符合這個要求，而CMP11不符合這點。

22、總輻射表需要外接電源嗎？

總輻射表是熱電堆原理的儀器，包括CMP系列總輻射表和CHP1直接輻射表，都不需要提供外接電源，它們響應太陽光并輸出電壓信號。
