港口碼頭風速風向無線監測方案

 對于陣風較大或臺風活動頻繁的港口，加強安全防范是重要課題。監測港口范圍內的風速、風向等氣象信息，并提供必要的安全警示，有利于港口業務的運作，為港口安全生產提供保障。風速風向監測系統由風速風向儀、無線傳輸模塊和監控中心PC組成，可實現對整個碼頭區域風速風向信息的實時監測，且通過可視畫面直觀地顯示出來，同時記錄碼頭范圍內的風速風向變化并進行實時預警。

方案設計：
測量參數：風速、風向
傳輸方式：無線，大概距離1公里，不用使用GPRS或CDMA，采用無線AP形式。
使用方式：風速風向傳感器安裝在碼頭上，安裝在橋上，橋梁高度大概30米。 需要考慮防雷。安裝現場風速風向數據可以實時顯示，數據通過無線方式傳輸?shù)奖O(jiān)控中心，距離大概不到1公里，監控中心具有24小時開機的電腦。風速風向數據在電腦上實時顯示，具有報警功能。
供電方式：安裝現場具有220V交流電源和24V直流電源。用戶自備無線路由器。

推薦方案：
根據現場需要，我們特推薦WindSonic超聲波風速風向儀（英國進口，品牌：Gill），威瑞DL300數據采集監視器，臺灣Moxa W2150無線聯網服務器，結合其他安裝附件，組成一套風速風向?qū)崟r(shí)監測系統。

詳細介紹：

1、WindSonic超聲波風速風向儀

傳統風杯/風標式風速儀的替代產品，具有質量輕、堅固耐用的特點，無需現場校準或維護，平均故障時間為15年。用戶可選輸出頻率與測量單位。

風速：范圍0 ~ 60m/s；精度±2%；分辨率0.01m/s
風向：范圍0 ~ 360°；精度±3%；分辨率1°
輸出頻率：1、2、4Hz
輸出格式：采用RS232輸出方式
電源：9~30VDC @14.5mA
尺寸：大小142×160mm；重量0.45Kg
環境：防水等級IP65；操作溫度-35~ +70℃；操作濕度5%~ 100% R.H.
安裝：安裝管直徑44.45mm

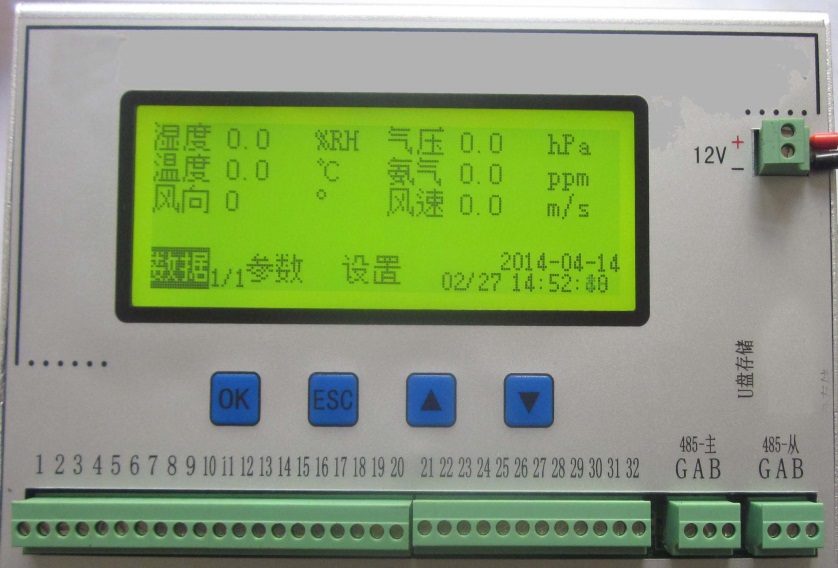

2、Very-DL300數據采集顯示器

金屬外殼，結構緊湊，預留安裝孔方便安裝。

具備U盤擴展，適應性能強，支持長期戶外測量采集數據存儲。

采集器面板顯示器，可作為數據的實時觀察和采集器內部常用定量設定。靈活方便。

采集器可編程，支持采集器內部數據分析處理。

通道數量眾多，提供更多擴展可能性。

采用標準的MODBUS通信協議，提供二次開發編程的開放協議和接口文件。

上位機軟件功能強大，人性化界面設計，數據顯示以及存儲方式多種多樣，滿足不同需求。

3、Moxa W2150無線聯網服務器

NPort W2150 Plus，W2150 Plus-S，W2250 Plus和 W2250 Plus-S是連接串口設備諸如PLC、儀表、傳感器等到無線局域網的理想選擇。你可以通過無線網絡從任何地方訪問串口設備。此外，當設備經常從一個地方 移動到另一個地方時，無線局域網環境是一個理想的解決方案。

產品特點：
●  將串口設備連接到IEEE 802.11 a/b/g網絡
●  RS-232/422/485三合一界面，速率最高可達921.6K bps
●  可通過以太網口或無線以太網口進行配置
●  使用HTTPS，SSH增強遠程管理與配置的安全性
●  通過WEP，WPA，WPA2建立安全數據通訊
●  內建WLAN節點偵測工具
●  支持通過自定信號強度完成無線漫游功能
●  雙電源輸入 (1 power jack，1 端子輸入)

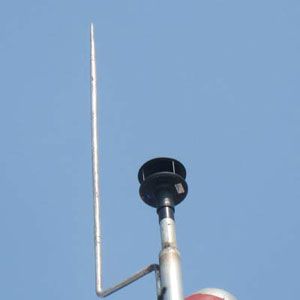

4、鋁合金安裝支架（帶轉接頭和避雷針）

5、WindSonic連接線纜（8芯屏蔽線，帶連接頭，長度大概10米）

6、室外防雨箱（放置無線聯網服務器和電源適配器）
防護等級：IP65

7、12V電源適配器（給風速儀和顯示器供電）

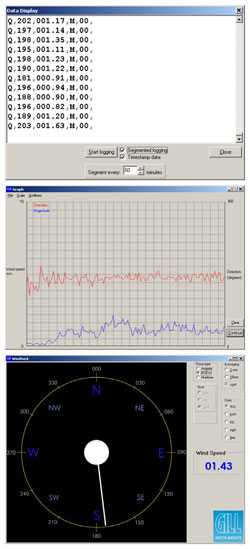

8、WindCom軟件（免費）

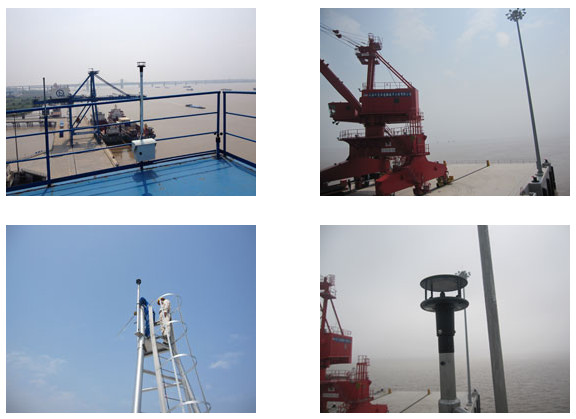

應用案例：
